摘要：由于唤醒线故障，造成一键启动功能不能正常工作
故障现象：一键启动不工作，当按动一键启动开关时，点火钥匙会快速闪烁5次，仪表无任何反应。当按完起动开关两秒内，将钥匙贴到防盗器识读线圈位置时，车辆可以起动。
故障诊断过程：

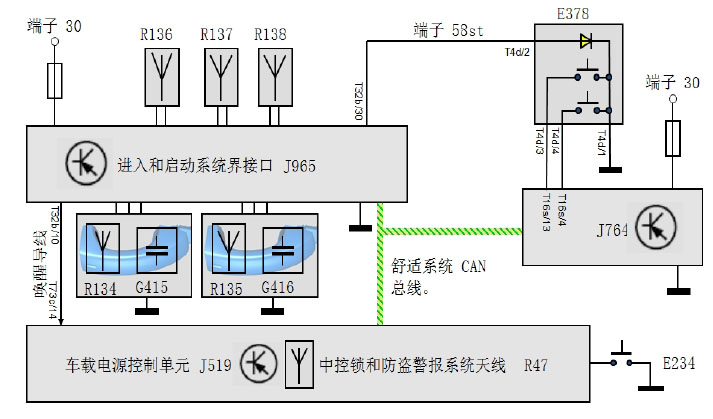

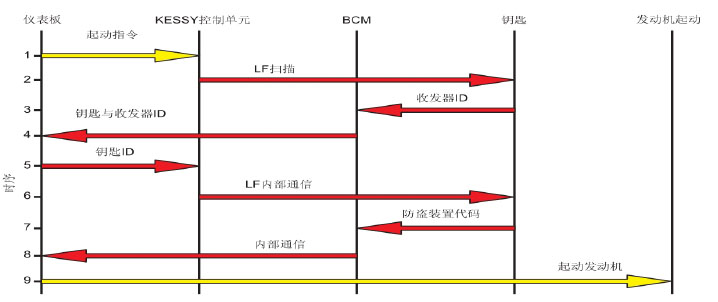

1．一键启动工作原理图

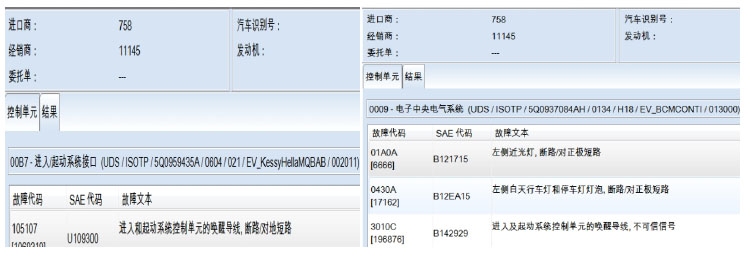

1)地址B7读取故障记忆：进入及起动系统的唤醒导线，断阳对正极短
2）地址09读取故障记忆：进入及起动系统的唤醒导线，不可信信号

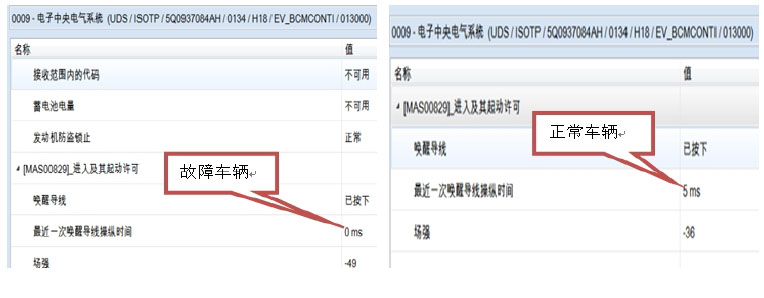

读取测量数据值正常会显示最近一次的唤醒时间，但故障车辆始终为零（如图）
3．通过以上原理及故障码分析有几种原因：
1) J965内部故障
2）唤醒线路虚接或断路
3) J519故障

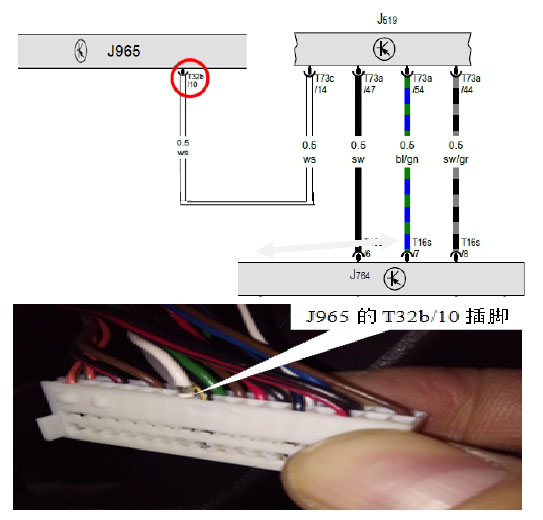

4．首先测量J965与J519唤醒线T32/10与T73/14线束阻值正常，唤醒导线是由J965发出唤醒J519，那么我们先测量J965端的线路，在测量时发现插头插脚己经退出（如图）
故障原因分析：由于线束针脚退出，导致J965无法唤醒J519接收来自钥匙的高频信号，从而导致钥匙身份无法验证，一键启动失效。
故障处理方法：修复线束插头针脚
案例点评及建议：熟悉掌握开关和控制单元之间信号传递方式和控制原理，才能在短时间内快速准确的判断故障，从而提高维修效率，减少客户抱怨。
