摘要:发动机传感器基准电压-B-电路断路故障,故障灯报警,起动困难,加速无力
故障现象:车辆起动困难,发动机故障灯报警,加速无力。
故障诊断过程:

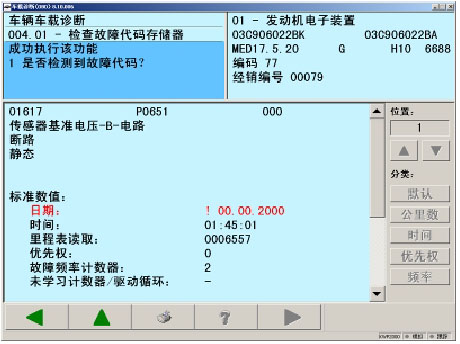

1、连接VAS5052A检测仪对发动机控制单元进行检测,显示故障码如下:01617 P0651 000传感器基准电压-B-电路断路静态(如下图)
2.由于没有详细的维修资料查询,从5052A自诊断读取的故障代码不能找到具体故障点,初步判断是发动机控制单元给传感器提供的5V驱动电源不正常导致报出这个故障码;查询相关电路图,燃油压力传感器G247、霍尔传感器G40、制动助力压力传感器G294及进气歧管压力传感器G71等传感器的驱动电压,都是发动机控制单元提供的5V电压,如下图:就会导致传感器输出的信号出现偏差;从诊断仪查询相关传感器的数据块;

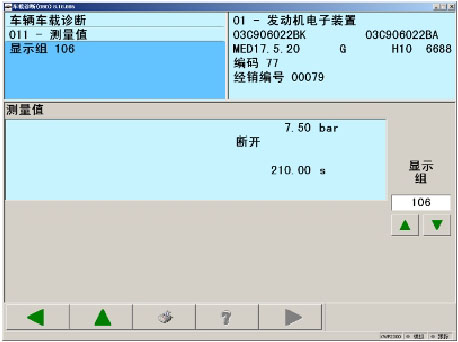

3.读取燃油压力传感器G247数据,发动机106组一区数据是7. 5Bar,万用表检查G247的3号脚的供电电压只有3. 53V。
4.由此判断是以G247传感器相关联的电路有故障(传感器损坏、线路对地虚接或控制单元损坏),造成驱动电压偏低;本着由简到繁的步骤,于是先从这几个需要控制单元提供5V电压做为驱动电源的传感器进行检查。
5.相关的传感器在电路中是并联的,于是把传感器逐个拔掉检查,当拔掉制动真空助力传感器G294时故障码变成了间歇性故障,燃油压力传感器G247数值变为49.35 Bar。
6.更换制动助力传感器G294,故障消除。
故障原因分析:制动助力传感器G294内部短路,导致D101连结点的5V电压被拖低至3. 53V。联接在D101线上霍尔传感器G40无法正常工作,发动机
启动困难燃油压力传感器G247处于应急模式 (75Bar),发动机加速无力。
故障处理方法:更换制动助力传感器G294
案例点评及建议:对于诊断仪报出的故障码内容不能准确指定是某个元件故障的,还需从最基础的检查入手,从简到繁以提高工作效率。
