故障数据：用电脑6150B检测各个相关系统无故障码

故障原因分析：

1．音频输出线接触不良或短路

2．喇叭故障

3．收音机内部故障



故障诊断过程：

相关系统／部件原理：供电-收音机-接受电台电波-输出音频信号-喇叭发音

在进行维修时询问了客户和查询了维修记录都无相符维修过此项故障记录，并得知故障现象发生约有一星期，该车在行车过程中，偶尔会出现音响没有声音的故障

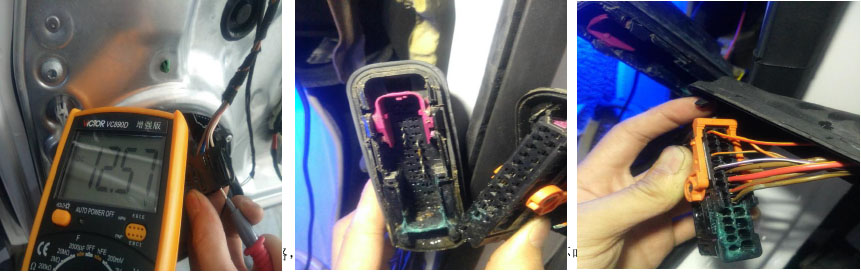

    经过长时间的试车，终于试到收音机不响了。此车打开收音机正常时会有声音，故障出现后然后突然间就无声。由此可以确定，收音机、喇叭本身并没有问题，查阅相关资料对收音机进行自诊断测试后可以确认收音机天线以及喇叭都正常，怀疑线路上的故障可能性比较大，拆下收音机（此时不拔掉插头）对两前喇叭信号线检查是否有搭铁现象，分别测量T8f/3与T8f/4和T8f/2与T8f/1线路检查供电和是否有搭铁现象，当测量T8f/3时发现不仅对地短路，而且还对正极短路测量电压达到12.5伏以上（音频输出电压正常约6伏），拔下T8f插头测量收音机输出端子输出电压为6.6伏正常



     对地不导通，拆下右前门拔下T4ac插头测量T4ac/3也是和T8f/3的情况一样，到此可以确定故障发生在T8f插头至T4ac之间的线路上，根据电路图可以看到两个插头中间还自T28b插头相连接，在右前A柱拆下T28b插头发现插头内部有积水，水位高度约有插头的3分之1，已找到故障点就在此处



故障处理方法：

．维修方案的确定：仔细查看丁28b连接插头各个针脚无异常，和客户沟通确认对插头进行清理

．维修过程与结果：对丁28b插头进行清理，清理干净后对插头与右前A柱做好密封处理，路试再无故障现象出现

案例点评及建议：此次检修故障作业中，对于收音机无声音故障从基本的收音机自检检查着手，再到检测系统的元件和线路，本着先易后难的原则，最终把故障排除对于这种线路原因造成的偶发故障，确实不好准确诊断，因为只有故障出现时才能准确测量确定故障点。收音机不响，是因为当线路出现短路时，收音机会自动进入保护状态，此时喇叭便不会有声音。另外，对于线路上的故障点应该分段排除，尽量缩小故障范围
