摘要：线路短路导致KESSY失效
故障现象：车主反映无钥匙进入系统突然不好用，触摸门把手时仪表提示无钥匙进入功能失效无法开锁和闭锁车门。
故障诊断过程：

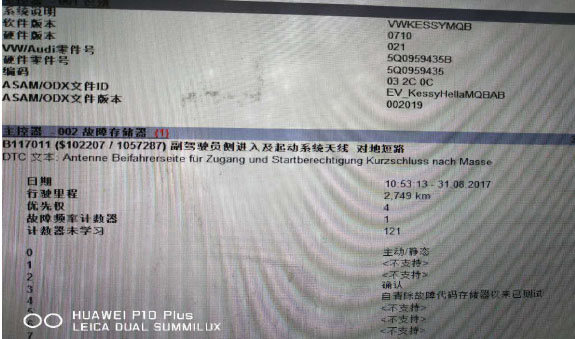

1．用VAS6150读取进入／起动系统接口故障码：副驾驶员侧进入及起动系统天线对地短路。

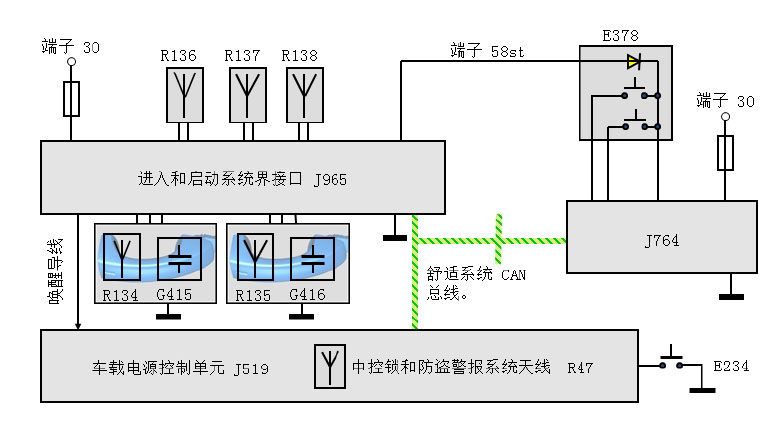

2．回顾一下KESSY系统的组成：
3．可能的故障点有：
1．门把手内部短路
2．门把手到J965之间的线路
3. J965进刀起动系统控制单元
4. J519及相关线路
4．本着由简到繁的原则，先拆卸右前门把手，测量四个针脚，任意两个脚之间均没有阻值，更换试驾车门把手，故障依旧。

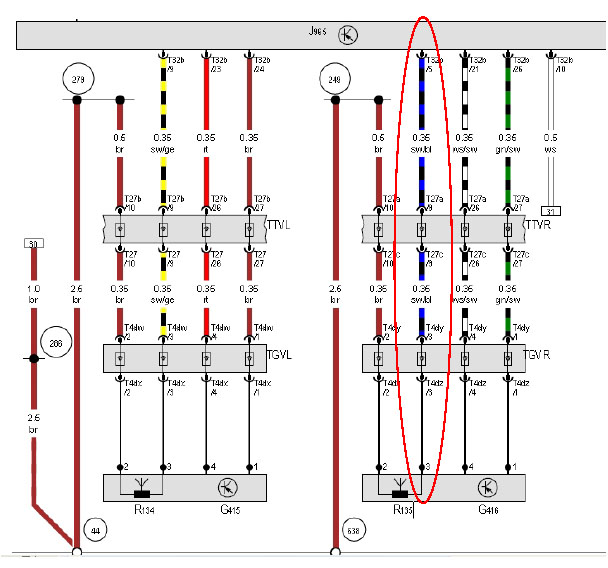

5．根据故障码提示，结合电路图测量右前门把手内的天线R135第3脚至J965第5脚，无短路或断路。
6．接下来怀疑J965进入/起动系统控制单元内部的问题，更换之后故障未能排除。然后又更换了J519，与左侧天线R134的信号线对调，故障码都没有改变。

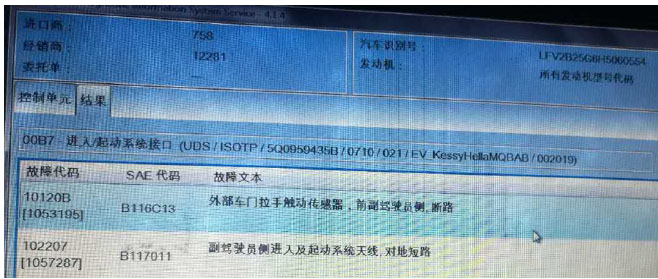

此时诊断陷入僵局，考虑应该换个思路，既然报R135对地短路，那么如果把此线断开是不是就应该报断路呢，于是将J965第5脚断开，故障码发生了变化，多了一个故障码：”外部车门拉手触动传感器，前副驾驶员侧，断路”。
