摘要:变速箱线束磨破搭铁导致车辆无法启动
故障现象:
故障诊断过程。
1;检查启动无反映,电瓶电压正常.
2.起动机处没有50启动信号电源.
3.挂档杆处换挡指示灯扳闪烁.
4.检查系统故障码,变速箱系统无法识别,

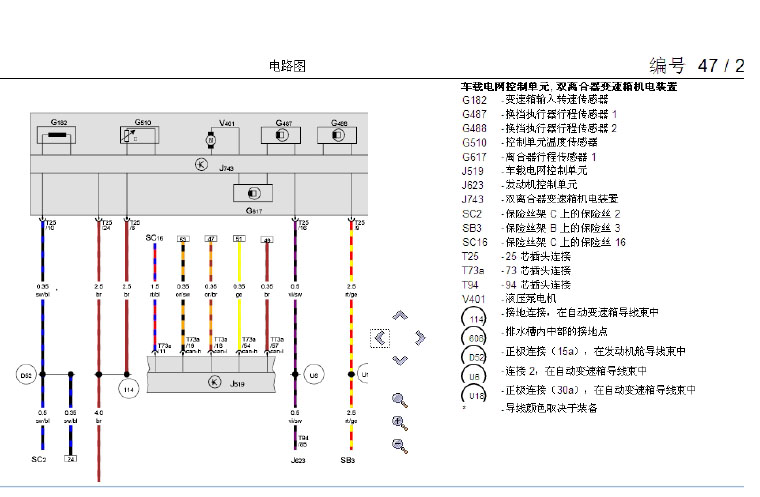

电路图如下:
2;根据电路图所描述保险丝位置查找后,发现SB3-30A保险丝和SB4-15A保险丝均熔断,更换保险丝再次熔断,判定可能是由于有线束磨破搭铁,所以导致保险丝接连熔断。检查后发现在电瓶底座下方线束磨破打铁如图;
3;由于变速箱线束与支架干涉磨破打铁,保险丝熔断,导致启动没有反映。故障原因分析;由于变速箱机电单元线束与线束支架干涉磨破打铁,保险丝熔断,起动机处无供电,车辆
无法启动。
故障处理方法;维修线束,从新铺设位置,更换保险丝,故障排除。
