故障现象：客户反映右后门玻璃升降器，中控锁不起作用，打开小灯时，右后门玻璃升降器开关也不亮。

故障诊断过程：

1．用VAS5052A专用电脑诊断：09一中央电气电子设备有故障码01334右后车门控制单元一J389无通信号/通信静态；19一数据总线诊断接口01334右后门控制单元一J389无信号I通信静态；列表里面显示72一右后车门电子系统无法达到；如下图；





故障原因分析：

根据故障码分析可能有如下原因：

1．右后车门供电和接地故障。

2.J389, J387控制单元故障。

3．线路故障（线路断线，进水腐蚀）。

4．编码问题。

5．主控开关故障，右后门玻璃升降器开关故障。

结合测量工具及设备，根据电路图对SC24,SC26保险和接地进行检查未发现异常。



2．怀疑J389控制单元内部故障，在正常车上对调控制单元装上去，编码试车，故障仍旧。

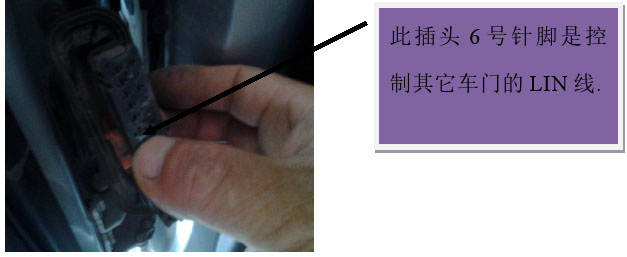

3．根据电路图，检查左前门线束时发现左前门线束第6号针脚有进水腐蚀的现象如下图：重新清理之后，故障还是一样的。

4．更换了左前门主控开关，右后门开关故障还是一样。

5．把右后门皮拆下来根据电路图检查：T18C/10,Tl8C11两个插脚均有12.58V电压．T18C/9搭铁点也正常。

6．最后对照电路图研究，发现J389的T18C/12脚与J387的T20b/15号脚之间的Lin线没有检查。

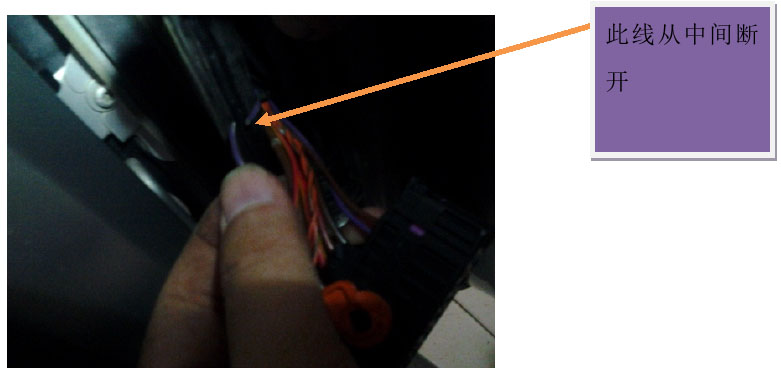

当检查到右前门时，发现这根Li/WS的线断了．如下图：

故障处理方法：把此线重新接好包好后故障排除。

案例点评及建议：经过此次维修，总结出来：该款车型玻璃升降器和中控锁的控制原理，左前门控制单元与右前门控制单元都是走的总线连接，左前门通过Lin线与左后门相连，右前门通过Lin与右后门连接．在维修此次故障时，没有把控制原理搞清楚走了许多弯路，希望大家在以后的维修中先弄清控制原理，再根据电路图仔细分析，总结，避免类似的情况发生。
