摘要:后风窗加热继电器控制线搭铁导致车辆打不着车。
故障现象:打开点火开关仪表灯很暗,打车时起动机不转
故障诊断过程:
1.根据故障现象判断车辆亏电,试换一个新的电瓶,车辆正常起动。

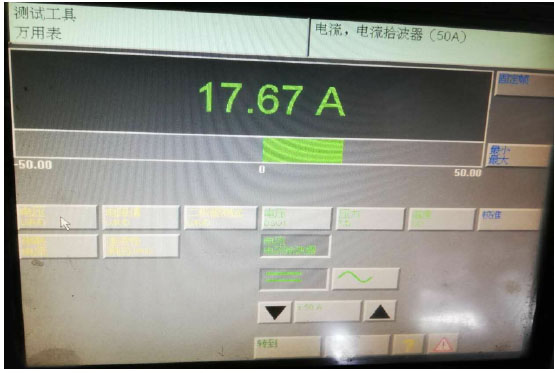

2.检测此车放电电流在17安培,证明车辆严重放电:

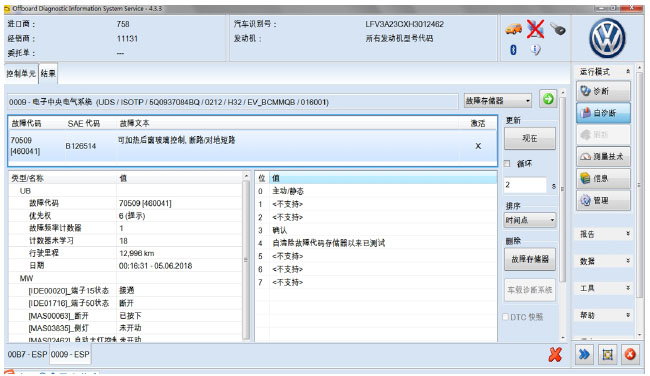

3.用VAS6150进行电脑检测,09中央电器系统显示可加热后窗玻璃控制,断路l对地短路(静态)故障码,无法删除.

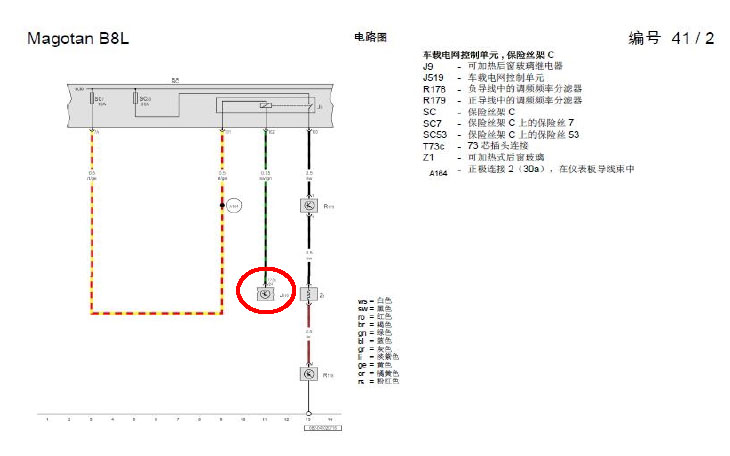

4.查看电路图后风窗加热继电器的控制线是受J519中央电器控制单元T73C/24脚控制的。

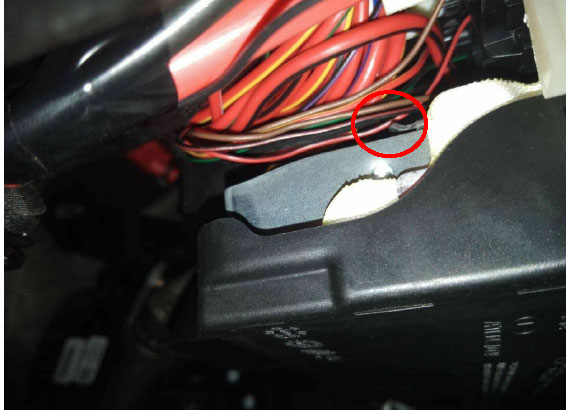

5.首先检查继电器端,发现膝部气囊左后角上方和后风窗加热继电器控制线干涉,控制线已经磨破、搭铁(黑/绿色)。
6.处理线束、调整线束位置后进行电脑检测,故障码可以清除,测量放电量恢复正常。
7.给电瓶充电,试车故障排除故障原因分析:
由于保险丝盒后部的线束没有固定好,线束和膝部气囊产生干涉,导致后风窗加热工作消耗电瓶电量,时间长了车辆亏电就
无法起动了
故障处理方法:调整后风窗加热继电器控制线位置,清除故障码,电瓶充电。
案例点评:此故障其他服务站也有类似故障,怀疑为批量故障,请大家以后要多注意这个问题。
