检测诊断：维修技师接车后，对故障现象进行了验证，故障症状恰如客户所述。本着科学诊断、快速修车的服务理念，借助VAS 5052A读取J527一转向柱控制单元数据流，发现S触点在关闭点火开关时处于0（关闭）状态（如图1所示）。

      故障原因分析：点火开关S触点在关闭点火开关时不能接通，导致收音机不能工作。

      拆下点火开关时发现原车点火开关只有4根线（如图2所示），而备件库提供的点火开关有6根线（如图3所示）。



    4线点火开关控制原理分析：当接通点火开关至ON挡位时，15线接通、X线接通、50线断开；START挡位时，15线接通、50线接通，X线断开。当点火开关从START挡位回到ON挡位时，15线和X线保持接通，50线断开。

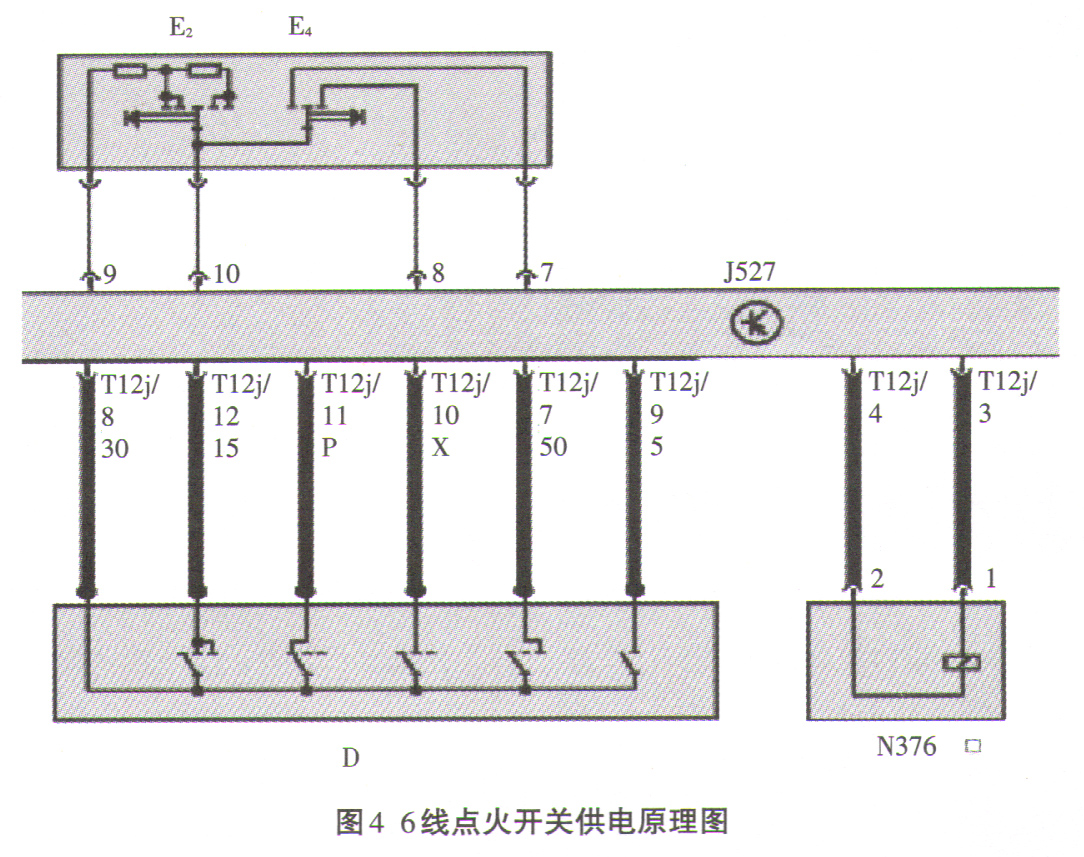

    新的点火开关（6线）取消了X线，转向柱控制单元一J527可以根据15线和50线的信号电流直接控制X线的接通；P线的接通根据S线的通断来进行控制，S线接通P线断开；S线断开，P线接通。也就是S线的通断可以控制P线，新的点火开关取消了P线，转向柱控制单元J527根据S线的通断情况控制P线的接通和关闭。6线点火开关供电原理如图4所示。

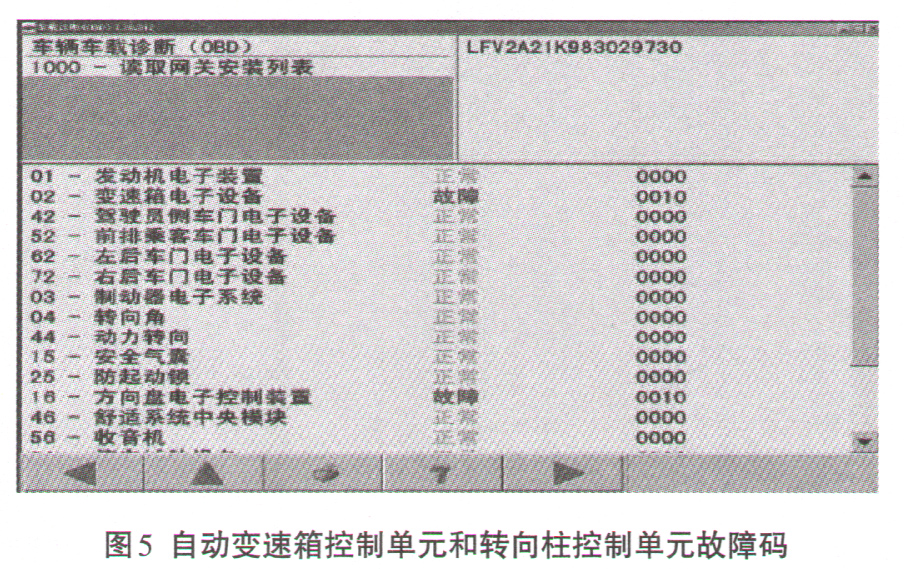

    故障排除：更换新的6线点火开关后，收音机故障排除。但启动发动机时，发现组合仪表多功能显示器各挡位显示一片红色。通过VAS 5052A检测，自动变速器控制单元和转向柱控制单元存有故障码（如图5所示）。

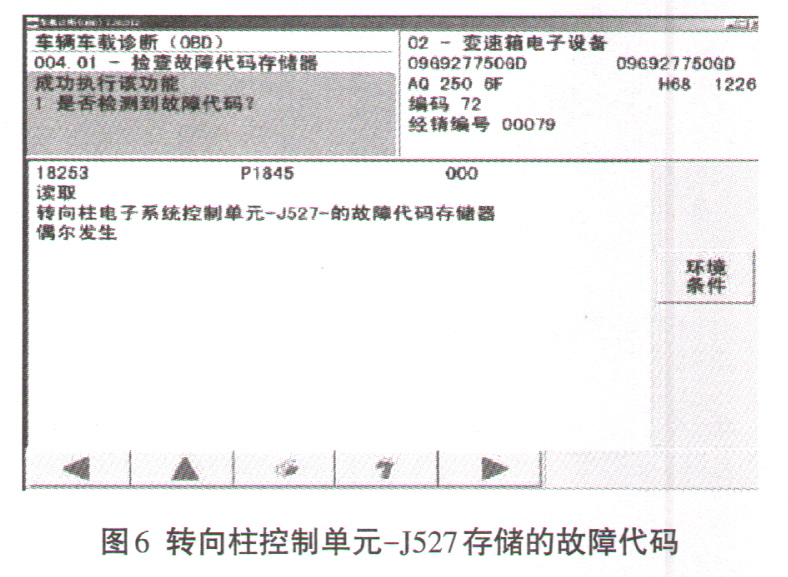

    进一步查询故障，发现都是显示同一故障:18253 P1845一转向柱电子控制系统控制单元一J527的故障代码存储器偶尔发生（如图6所示）。然后，对自动变速器控制单元进行匹配设定：02-04-001，故障存储器故障变为了临时故障，清除故障代码，车辆恢复正常。

    维修小结：通过本案例可以得知，更换车辆零部件时，要仔细分析与理解新部件的工作原理与老部件有无差异，而且更换零件号不完全一致的零部件后，可能会产生新的故障，值得维修技师们深思。
