接下来判断短路电压来自JX1之前还是JX1之后。断开VAS6558/9-6的短接器,测量T5g/3端子电压为5V。由于断开VAS6558/9-6的短接器相当于在JX1的高压插接器处断开先导线,此时丁5g/3的5V电压为正常值,可证明AX2输出—PTC—JX1输入无故障。
检测T5g/4端子电压为
蓄电池电压(正常值应为0.00V),异常;断开AM的T60c/15端子后该
电压降为0.00V,可证明JX1—AX4—V470部件及电路无故障。将测量点改到AM的T60c/15端子,测得电压仍为
蓄电池电压,由此判断故障位于AM的T60c/15端子至J840之间。直接断开高压
蓄电池的低压连接,此时电压依然为
蓄电池电压,说明J840没有问题。
进一步验证,断开TW插头后

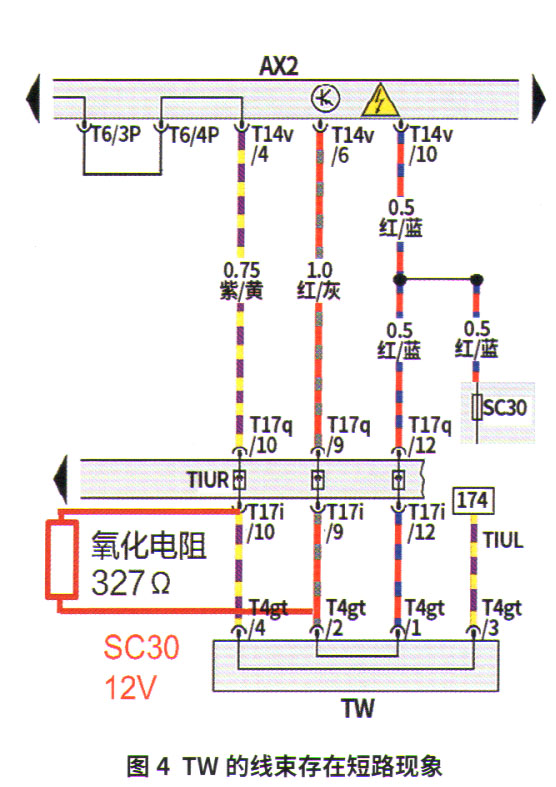

电压降为0.00V;重新连接TW后,拔下高压断电熔丝SC30后电压也变为0.00V。查阅电路图得知,SC30的电路分2路:一路直接进入AX2,另一路经TW后向J840供电。维修人员怀疑TW插接器故障,断开TW后检查插接器无异常;测量各端子间的电阻,当测量T4gt/4和T4gt/2间电阻时发现电阻为327Ω(图4),正常应该是不相通的。由此可以确定,在TW的线束存在短路故障。

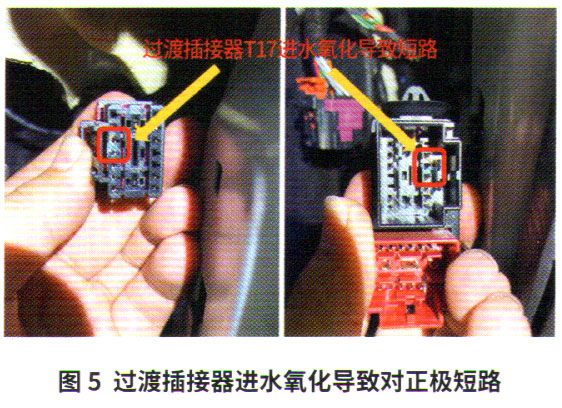

根据维修资料检查TW的线束,当检查到位于左侧A柱下方的中间过渡插接器T17时,发现插接器内部腐蚀氧化(图5)。经分析,过渡插接器T17的T17q/9端子(SC30供电线)和T17q/10(先导线路)由于进水氧化导致对正极短路,导致J840无法对外上电,车辆无法行驶。
故障排除:将过渡插接器T17内部修复后试车,车辆顺利上电,起动正常。将车交付用户,1周后回访,故障彻底排除。
回顾总结:事后维修人员根据用户反馈的信息分析,该车可能是由于装饰贴膜时防护不到位,导致A柱下部插接器进水,造成端子腐蚀氧化,并通过氧化电阻造成对正极短路。由于氧化电阻消耗一部分电压,所以短路后测量到的电压只有11.00V左右,但是也远高于J840内部的5.00V监控电压。于是高压
蓄电池控制单元J840报故障码“P0A0D00—高电压系统的先导线路,对正极短路”。
