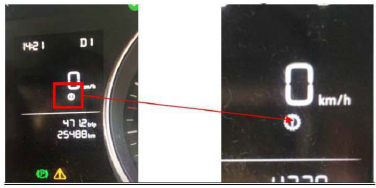

用户抱怨:在车辆启动后偶发仪表变速箱故障灯报警。
确认故障现象后,通过诊断仪故障查询,诊断出故障代码96D18-选档杆停车位置锁止开关不可信信号。
技术背景:换挡机构中的微动开关偏差导致报警产生
售后解决方案:
在换挡机构中加入此零件(备件号:3Q0 713 128 A),方法共四大步骤。
一:换挡机构生产厂家确认
二:微动开关的安装
三:微动开关的基本设置
四:换挡机构的功能测试
具体方法如下:
一:换挡机构生产厂家确认
1.1此TPI适应于辽宁圣加仑公司(ECS)厂家的二代自动换挡机构。

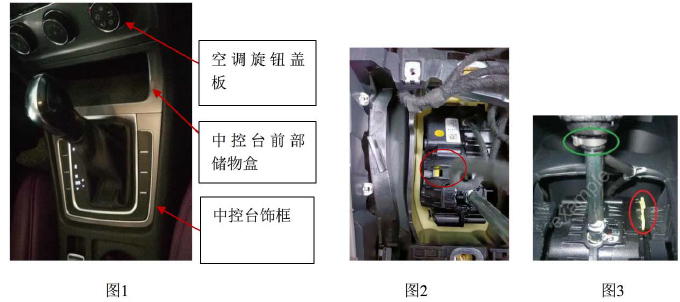

1.2根据维修手册拆下中控台前部储物盒、空调旋钮盖板及中控台饰框(视不同车型选择拆装部分)如图1
1.3根据应急开关的颜色判断厂家,若颜色为黄色如图2(红色圆圈部分),则为圣加仑(ECS)
二代换挡机构,符合此TPI.
制造商为“ZF”的换挡杆(如图3),不符合此TPI,应参照TP12019026进行维修
二:微动开关的安装
2.1将换挡机构线束与车身线束断开
2.2将换挡杆由P挡挂入D挡
2.3用工具将换挡杆如图4位置的一个螺钉取出。(参见图4,红色圆圈)。
注:由于部分车型左侧空间不够,可根据车型选择拆装中控部分零件。
2.4将金属套放入换挡杆的壳体安装孔内(参见图5,红色圆圈)。
2.5将外置微动开关放到换挡杆的正确位置上,注意外置微动开关的两个销轴需要插入换挡杆的壳体安装孔内如图6。
用工具将外置微动开关安装到换挡杆上,旋入新螺丝并拧紧-拧紧力矩:2.8Nm,如图7.
2.5将微动开关与车身线束连接注意!此时微动开关与换挡机构线束不连接。若车辆配备Start-Engine按钮(启动/停止按钮),需要进行电气连接。
三:微动开关的基本设置
3.1用专用工具VAG 1594 D诊断线分别插入微动开关(如图8)中。
黑色诊断线插入蓝色箭头槽中
红色诊断线插入绿色箭头槽中
3.2将测量辅助工具套件,VAG 1594 D一中的测量导线与电压检测伪二极管检测灯(例如:-VAS 1527 B-)相连

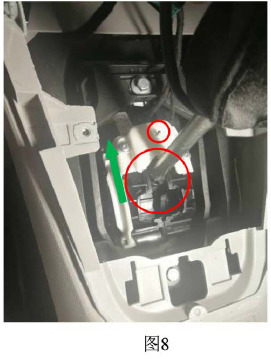

3.3将换挡杆挂入“P”挡(参见图8,红色的大圆圈)定位销必须插入微动开关模块(参
见图8,红色的小圆圈)。将微动开关上部件沿行驶方向缓慢移动并保持该位置。
