故障现象: 客户反映,仪表显示的温度不正常,这么热的天,仪表显示的温度却是零下,并且空调也不管用。

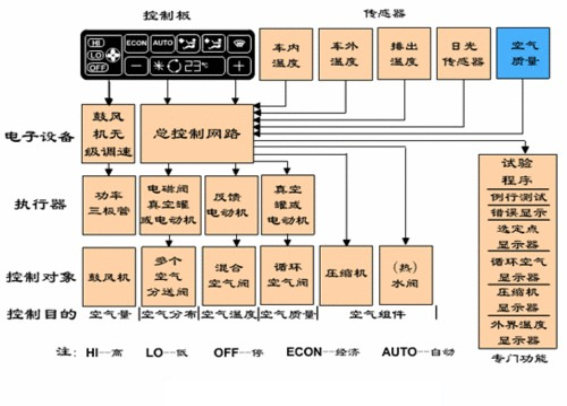

故障诊断过程:自动空调靠检测,室外温度,光照强度,出风口温度等来决定空调是否工作。
现在室外温度为零下,空调控制模块不允许空调工作,所以目前主要任务是检测温度产生误差的原因 。
故障原因分析:
1 :用万用表测 1 , 2 两端电压为 3v ,而正常车辆为 5v 。
2 :直接测 1 与电瓶负极的电压为 5v 。
3 :测 2 与负极是否接通,显示电阻无穷大,但是测 2 与负极的电压却为 2v ,负极有 2v电压只有可能是回路电,为此我们先后拔掉了防冻液壶插头和喷水壶插头,但仍有电压,当拔掉油泵插头时,电压为零,所以 2v 电压是油位位置传感器的回路电。再回头看电路简图为,正常电流流向为 3 红色箭头,而 4 绿色箭头无电流流过,测 2与负极之间的电压应为零伏,而现在有电压,原因可能是油泵与仪表的线断路,或者仪表内部断路,测量导线无异常,更换仪表故障排除。
故障处理方法:更换仪表
案例点评及建议:遇到问题不可盲目的拆卸,应仔细分析电路图,这样会减少很多不必要的麻烦。
