帕萨特领驭倒车时导航系统显示屏不能显示后方影像
来源:本站整理  作者:佚名  2014-10-29 09:20:58

    一辆行驶里程约4000km的大众帕萨特新领驭1. 8T自动导航版轿车。用户反映:该车倒车时导航系统显示屏不能显示后方影像。
    故障分析:维修人员接车后进行基本检查,将档位置于R位,驻车辅助系统工作正常,导航显示屏呈蓝屏状态,无后方影像的视频显示,检查倒车灯M16,M17可以点亮,但灯泡亮度明显不足。
    连接V. A. 55052故障诊断仪,试图进入导航系统J503访问,诊断仪屏幕提示系统不存在,无法由此获得诊断信息。根据上海大众技术通报提示,J503具备自诊断功能,其方法是,同时按住收音机和导航控制单元J503面板上的“RADIO”和“TONE”键。按照上述方法进入自诊断界面,未发现故障码,也没有关于后视摄像头R189的测量值。

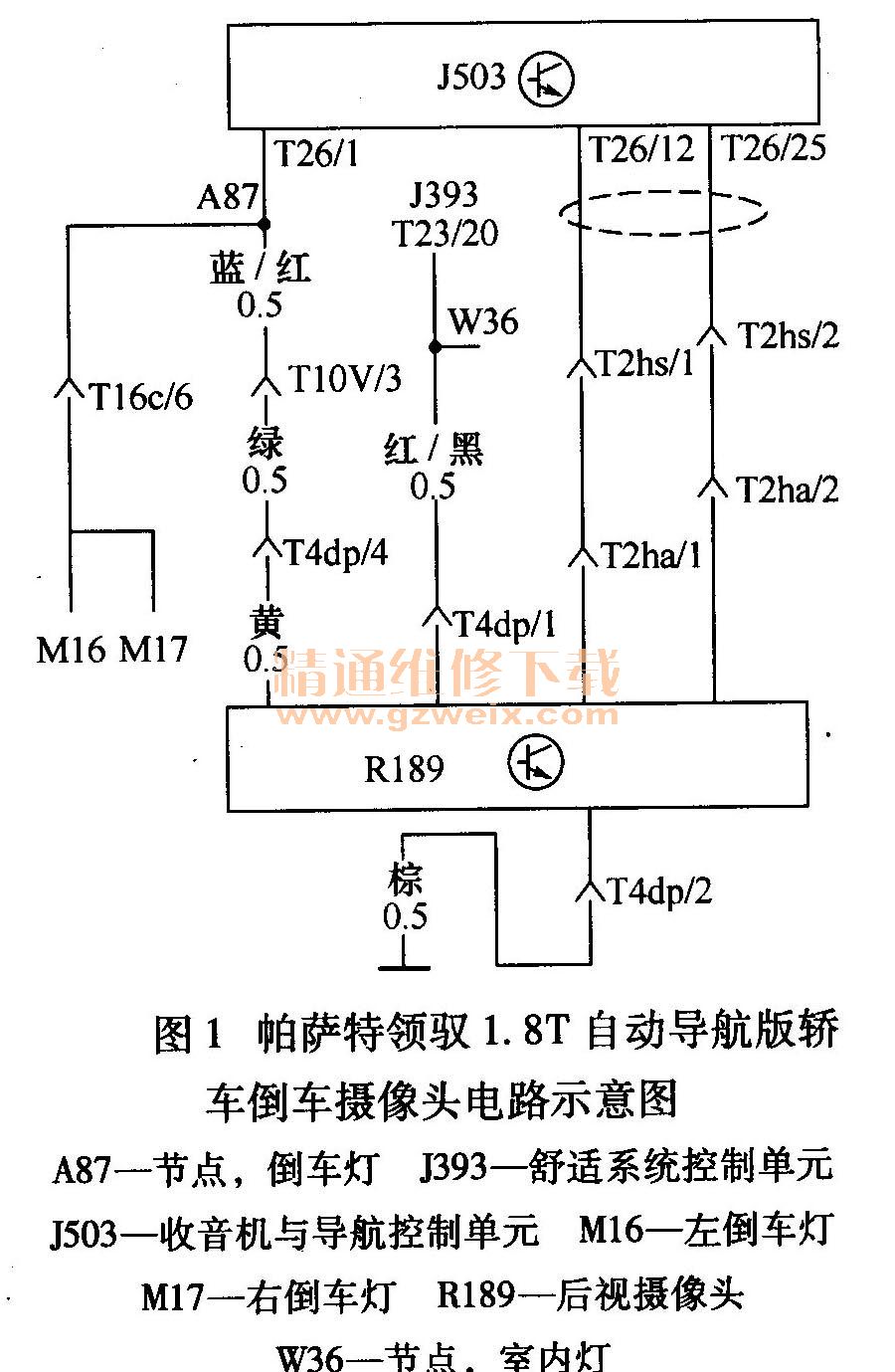

    新领驭1. 8T自动导航版轿车配置了驻车辅助系统和倒车视频,在行李箱盖把手处设置后视摄像头R189,倒车影像显示集成在J503屏幕上。由R189局部电路图1可知,R189取电于舒适系统控制单元J393的下23/20端子(室内灯常电输出节点W36,供电端的上游是熔丝S14)。当点火开关ON,挂入R位时,自动变速器多功能开关F125输出12V电压,并通过节点A87传输到M16,M17、R189和J503上。R189获得倒车信号后,进入工作状态,通过T2hs和T2ha插接器及屏蔽电路将信号发送至J503的T216/12端子和T26/25端子,J503识别到倒车信号,对接收到的R189后视摄像头信号进行处理,在导航显示屏展现车后视频影像。

    根据上述工作原理,首先检查室内灯正常点亮。表明J393输出了对W36节点的常电供给。脱开R189的T4dp黑色插接器,用12V试灯检查T4dp/1端子(红/黑0.5)。试灯能以正常亮度发光,说明供电没有问题。在挂入R位的条件下,用万用表测量T4dp/4端子(绿0.5线),测得倒车灯信号电压仅为5. 2V,这与基本检查时观察到的倒车灯亮度暗淡相符合。倒车信号电压52V意味着节点A87电路不可能搭铁,而是受到了某个控制单元或用电器的干扰,使倒车信号电压大幅度降低。脱开与R189邻近的驻车辅助控制单元J446插接器,倒车信号电压依旧为5. 2V,说明故障与J446无关。
    帕萨特新领驭自动导航版轿车使用倒车信号的控制单元或用电器,除了R189,J503和J446外,还有仪表控制单元J285、座椅控制单元J136和自动防眩目后视镜Y7(图2)断开右A柱的T10V淡红色插接器,用跨接线单独连接端子T10V/2(蓝/红)的2个端子,此时测量T4dp/4端子的电压为12. 2V。装好R189的T4dp插接器,将档位置于R位,导航视频出现了车后影像。观察右A柱TIOV插接器上蓝/红线有2条,其中插接器T10V/2端子的蓝/红线是通往J136的倒车信号。拆下驾驶人座椅下方TIN棕色插接器,再装好右A柱的T10V插接器,挂入R位,倒车视频影像恢复正常,这说明是J136内部倒车信号相应的电路出现了问题,使倒车信号电压降低至5. 2V,最终导致R189无法工作。

    故障排除:更换新的座椅控制单元J136,故障排除。
    故障总结:本例故障排除的思路是根据倒车灯亮度不足的现象,从检查后视摄像头R189作的必要条件出发,结合分析该车使用倒车信号的所有控制单元或用电器,从而找到倒车信号异常的原因。
