桑塔纳CNG出租车偶发转换燃气模式较慢的技术解决方案
来源:汽车与驾驶维修  作者:佚名  2015-12-04 09:07:29

    涉及车辆:2013~2015年生产的全新桑塔纳1.6 LMT CNG出租车
    通报内容:以上部分车型在使用过程中,组合仪表上的OBD统指示灯亮,偶发性燃气模式转换较慢的现象。
    维修人员用故障诊断仪进入诊断地址01,检测发动机控制单元,发现2个与氧传感器相关的故障码,分别为:P2237 00—气缸列1传感器1,泵电流,断路;P0030 00—氧传感器加热器电路,气缸列1传感器1,断路。针对这种现象,解决方案如下。

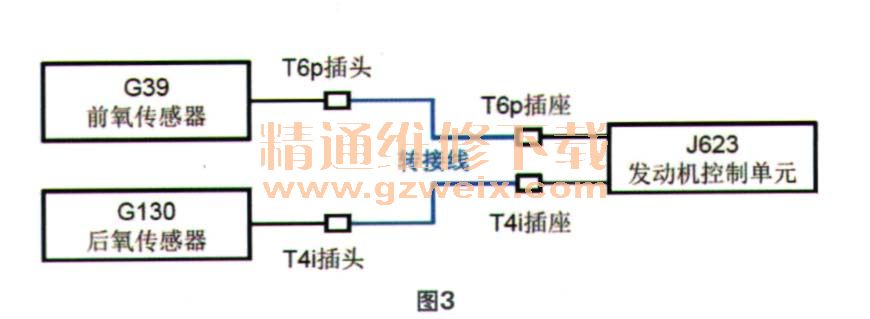

(1)更换全新状态前、后氧传感器:将前、后氧传感器插头通过转接线(零件号31G 906 096)分别连接至发动机控制单元端对应插头(图3)。

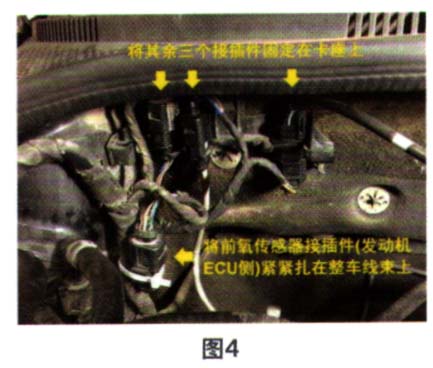

(2)按图4方式固定4个接插件。其中,将前氧传感器接插件(发动机ECU侧)用扎带紧固在整车线束上,将其余3个接插件固定在卡座上。

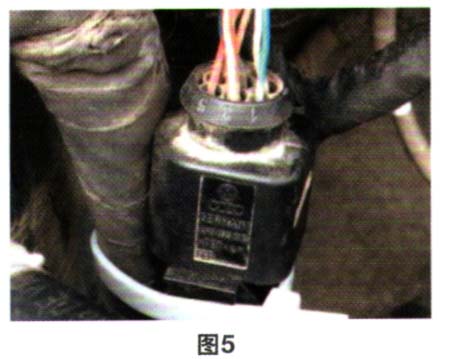

 注意:使用扎带将前氧传感器接插件(发动机ECU侧,非氧传感器侧)紧紧扎在整车线束上(图5);扎带开口向外,避免磨损整车线束;扎带必须绑在卡扣的中间位置。

(3)按照维修手册更换发动机控制单元(零件号为04E 906057 EC),并完成“匹配发动机控制单元”的防盗锁止系统匹配。
(4)对发动机控制单元手动设码:00110012020400000000。
    具体步骤如下。
   ①登陆ODIS,启用自诊断,识别控制单元“01发动机电控系统”。

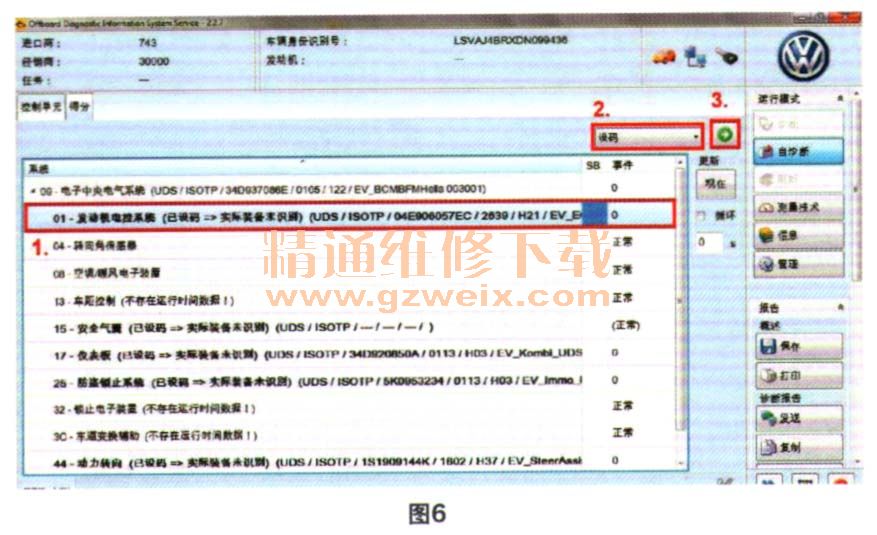

   ②点击“得分”选项卡,选中“01发动机电控系统”,下拉菜单选择“设码”,点击箭头(图6)。

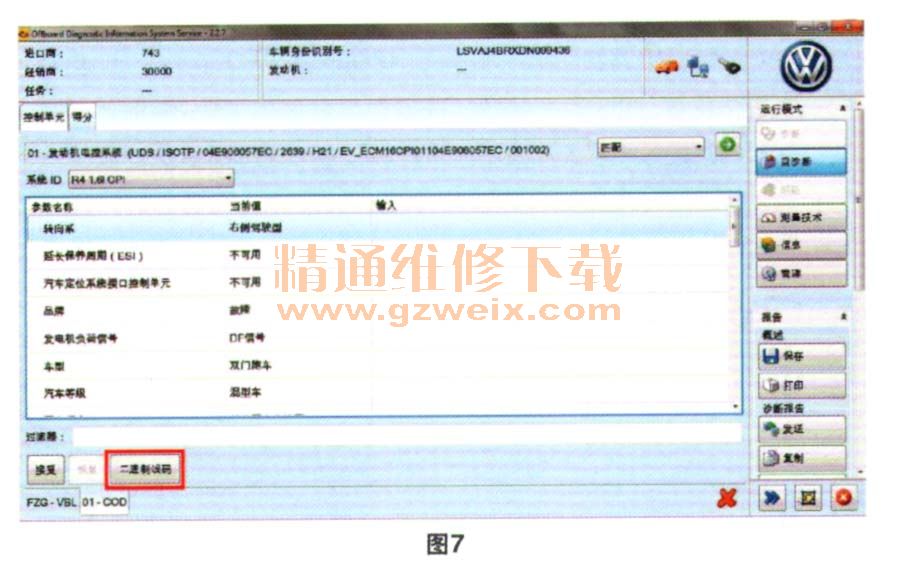

   ③点击左下角“二进制设码”按钮(图7)。

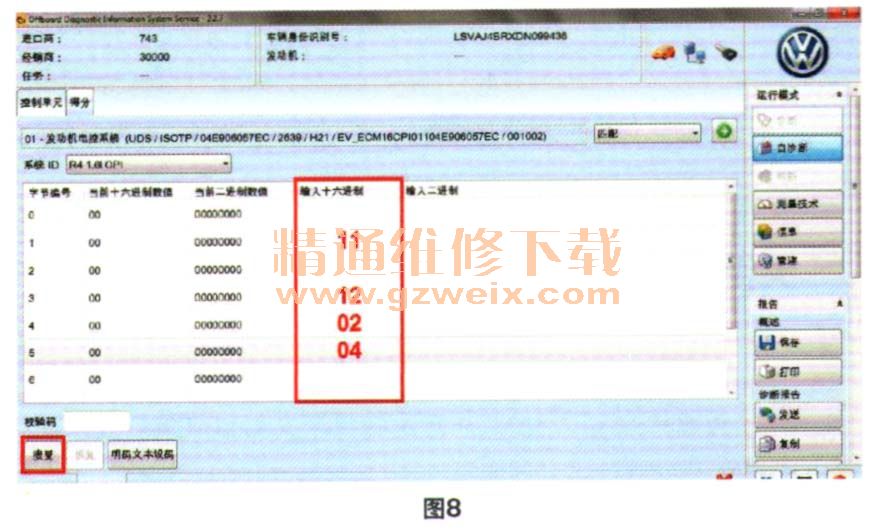

   ④按图8在“输入十六进制”栏依次输入各字节的编码数值,全部完成后点击“接受”按钮。


    相关资料:2015年大众原厂维修信息系统ELSA 5.2
