一辆行驶里程约10.4万km、配置N52发动机的宝马730Li轿车。客户反映:该车主驾车门锁能关不能开,其余3个门锁不能开也不能关。
故障诊断:看到故障现象,经验上判断是中控锁供电、锁块故障或者JBE故障。
车辆测试有故障码:
·80209B中控锁:解除连锁继电器损坏或保险丝断路
·80209D中控锁:连锁继电器损坏或保险丝断路
ABL提示检查供电保险丝F1415A和F15 20A保险丝。
检查发现 F14保险丝熔断,F15保险丝正常。更换F14后中控功能正常,多次尝试始终无法再现故障。
以前碰到过相似故障,当时为了确定故障在哪一个锁块,就在JBE到四门锁块和燃油箱盖电机控制线上各串联了一个5A保险丝,半年后右前门锁块的保险丝熔断,说明右前门锁或者线路存在短路故障,更换右前门锁后故障排除。但是串联保险丝的方法过于烦琐,于是给客户报价4门锁块,由于费用问题客户不同意,一定要让我们确定哪一个锁块问题。

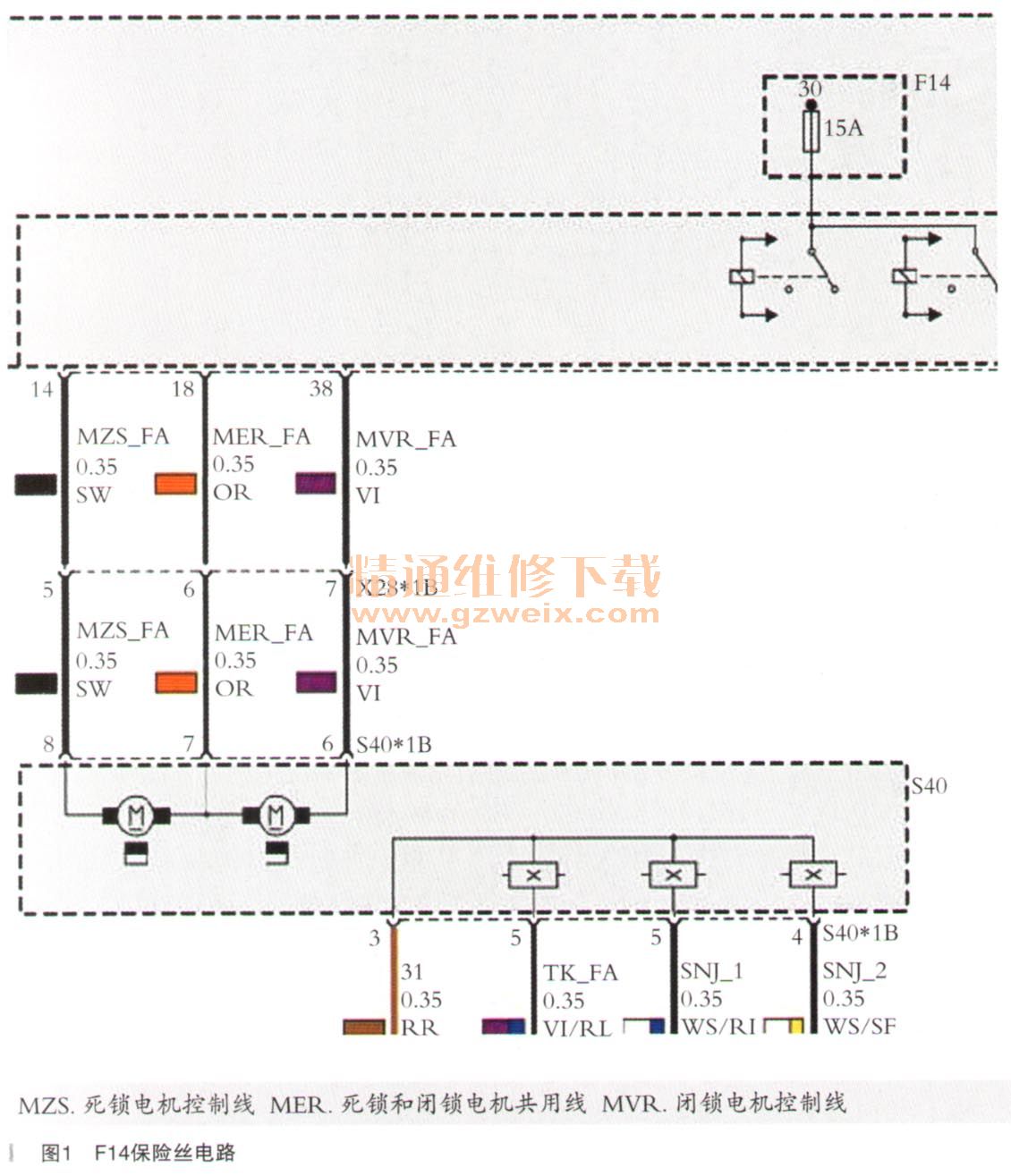

经查阅电路图(如图1所示)分析,决定采用测量锁块电流和电阻的方法来确定故障。
通过测量MZS线电流可以确定死锁电机电流;通过测量MER线可以确定开锁时的总电流;通过测量MVR线可以确定闭锁电机电流。从电流大小上不仅可以确定哪一个锁块故障,还能进一步确定是哪个电机损坏导致。

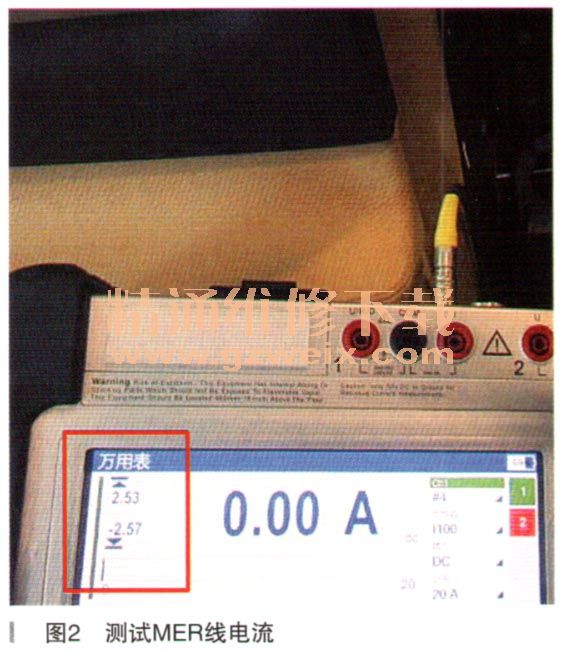

正常车辆测试MER线电流(如图2所示):
·最大2.57A
·最小2.53A
正常车辆测试MVR线电流(如图3所示):
