一辆行驶里程给61000KM的通用别克凯越轿车。车主反映:车辆使用遥控器锁车后,过去可以听见报警喇叭的鸣叫,但最近无报警喇叭鸣叫声。
接车后试用遥控器锁车,中控锁可以落锁,但无报警喇叭鸣叫声,左前门防盗指示灯未闪烁亮起,说明系统未进入防盗状态。凯越车具有两种防盗系统,一种为车辆阻断器防盗系统(VTD),还有一种为车辆安全防盗系统(CTD)。阻断器防盗系统的主要组成部件为带芯片的点火钥匙、防盗模块和发动机模块,防止非法钥匙启动车辆的系统;车辆安全防盗系统主要监测各车门、前机盖、后机盖、点火开关状态等信息,主要是为防止车内物品因外力侵入而被盗。该车的故障属于第二类。

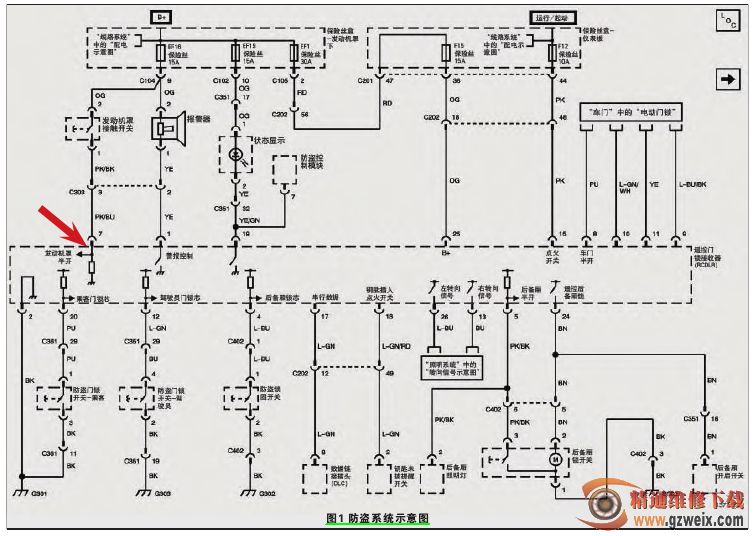

使用TECH2进入防盗模块内读取数据,发现前机盖开关始终为接通状态,表示机盖被打开;实际为关闭状态。拆下防盗模块的插头,如图1所示,对7号脚测量,机盖打开和关闭时电压分别为0和12V,说明机盖的关闭信息已经传递到了模块,可是在TECH2内读出的机盖开关信号仍然是机盖开启的状态。判断应该是防盗模块坏了,更换上新模块,做好遥控器编程后,试用遥控上锁,还是没有听到喇叭鸣叫的声音,故障依旧。再使用诊断仪读取数据,发现前机盖开关始仍然为接通状态,说明原车的模块没问题。
测量对应脚位的电压值如下:
4脚:2.5~2.6V,拧动0;
5脚:开后备厢0.36V,关闭12V;
7脚:机盖开0,机盖关12V;
8脚:四门开任一门0,关闭所有门12.3V,对应仪表指示灯;
9脚:中控锁电机,左前门锁电机内在开锁时11.6V,闭锁时0;
10脚:中控上锁信号,11.8V;
11脚:中控开锁信号,11.8V;
12脚:左前门锁芯,往拧开的方向为0,中间竖位置2.3V,锁位置2.3V;
15脚;点火开关ON,开12V;
17脚:数据线;
18脚:点火开关插入信号,插入钥匙12V;
20脚:副驾驶锁芯,开启位置0,松
开及锁时2.4V,与右前门一样;
24脚:后备厢锁。
