检修别克君威冷却风扇常转故障
来源:本站整理  作者:佚名  2012-09-16 15:52:54

一辆行驶里程仅3200km,装备了2.0L L34 发动机的通用别克君威轿车。车主反映:该车出现发动机怠速时转速为 1100r/min,冷却风扇不间断运行,即使冷却液温度很低,冷却风扇也会工作。有时,在起动期间,冷却风扇也会高速运行。

接车后:用故障诊断仪KT300 读取发动机的故障码,显示 3 个故障码。分别为 P0507(怠速过高)、P0118(发动机冷却液温度传感器电路高电压)和 P1115(发动机冷却液温度传感器电路间断高电压)。清除故障码后,起动发动机,发动机运行一段时间后,再读取发动机控制单元故障码,还是出现 3 个故障码。说明这 3 个故障码是发动机当前的故障,由于怠速过高,我们想先排除怠速过高的故障。

在排除怠速故障之前,我们先分析导致怠速过高的原因,主要原因有以下几点:

(1)节气门卡滞,关闭不严。

(2)怠速调整不当。

(3)怠速控制阀故障。

(4)水温传感器故障。

(5)空调开关、动力转向器压力开关有故障。

(6)曲轴箱强制通风阀故障。

(7)进气系统中有漏气。

(8)发电机充电电压过低。

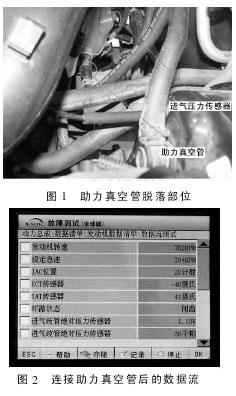

分析导致发动机怠速过高的原因,我们先读取数据流,发现怠速控制阀(IAC)的位置为 4 计数,说明怠速控制阀是关闭的。为什么怠速控制阀关闭,而怠速转速还能达到1100r/min呢?怠速时,怠速控制阀处于关闭状态,空气是不能进入气缸里面的。我们仔细想想,认为只有一种可能,那就是怠速控制阀后方有大量漏气现象。于是,检查怠速控制阀后方的真空管,在怠速控制阀后方只有真空助力泵的真空管比较粗。经检查,发现助力真空管与进气管直接连接脱落,如图1 所示。连接好助力真空管,起动发动机,读取数据流,IAC 的位置为23 计数,符合要求,发动机怠速转速为 782r/min。怠速时数据如图2 所示。怠速恢复正常。但是冷却风扇却一直在转动。



冷却风扇工作条件是:冷却液温度过高或打开空调。但是空调没有工作,冷却风扇还是高速旋转。这就可以肯定冷却风扇控制电路或发动机控制模块有问题。我们分析别克君威2.0 轿车冷却风扇控制电路(如图 3所示)。



[1] [2]  下一页
