一辆行驶里程约16万km，配置3.0L发动机的2006款别克君越轿车。用户反映：该车雨刮器只有高速，没有低速和除雾挡。

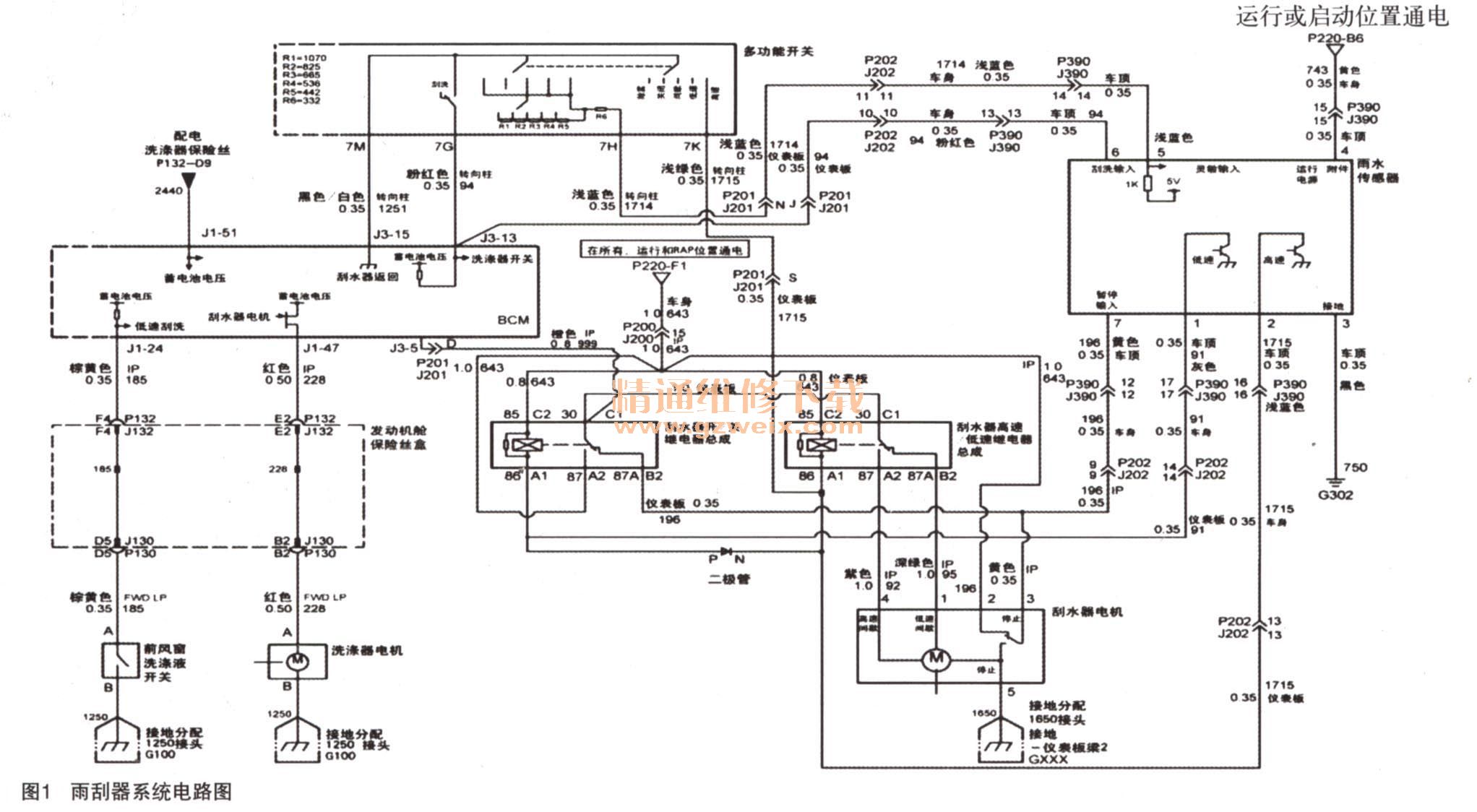

    故障诊断：根据电路图进行细致的分析，首先排除线路故障，再确定配件故障。整个雨刮器系统电路如图1所示。

    雨刮器的低速控制原理是：开关把低速信号传递给雨量传感器，雨量传感器再控制雨刮器的继电器线圈接地，来实现低速转动。我们可以把雨量传感器作为中心点，分为控制部分和驱动部分来检查。

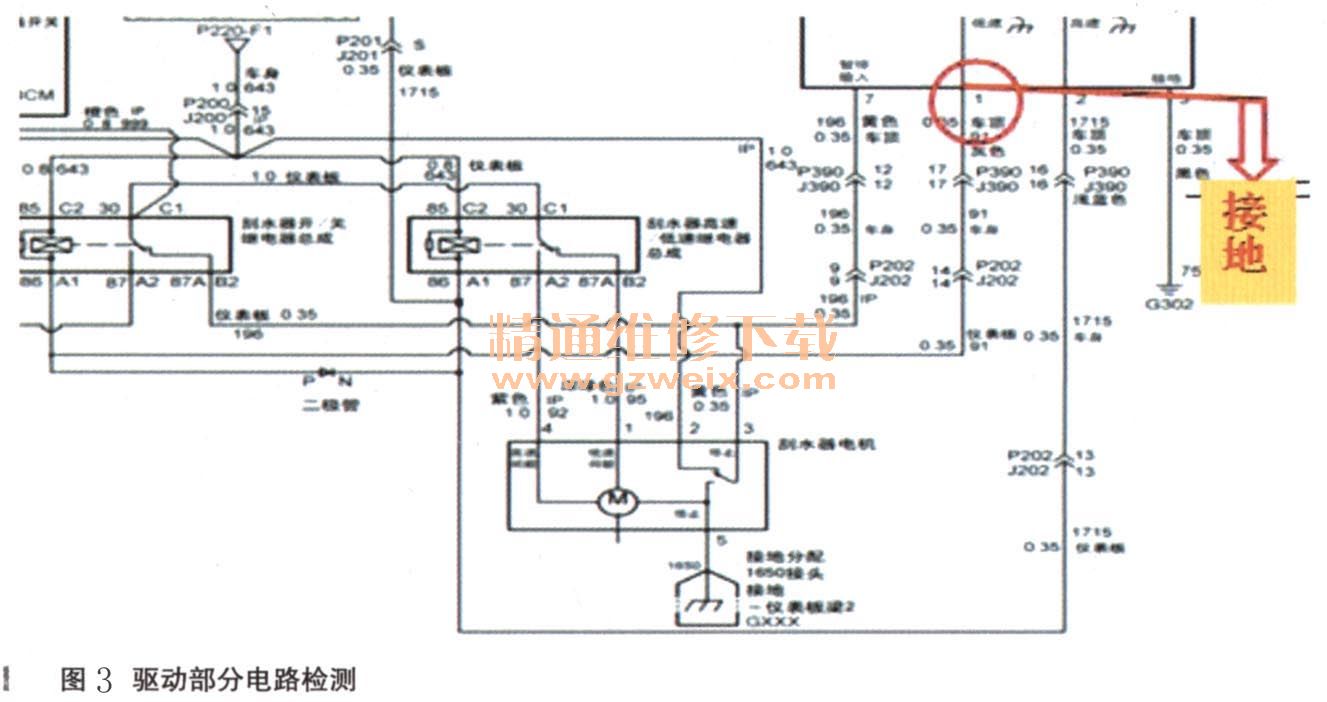

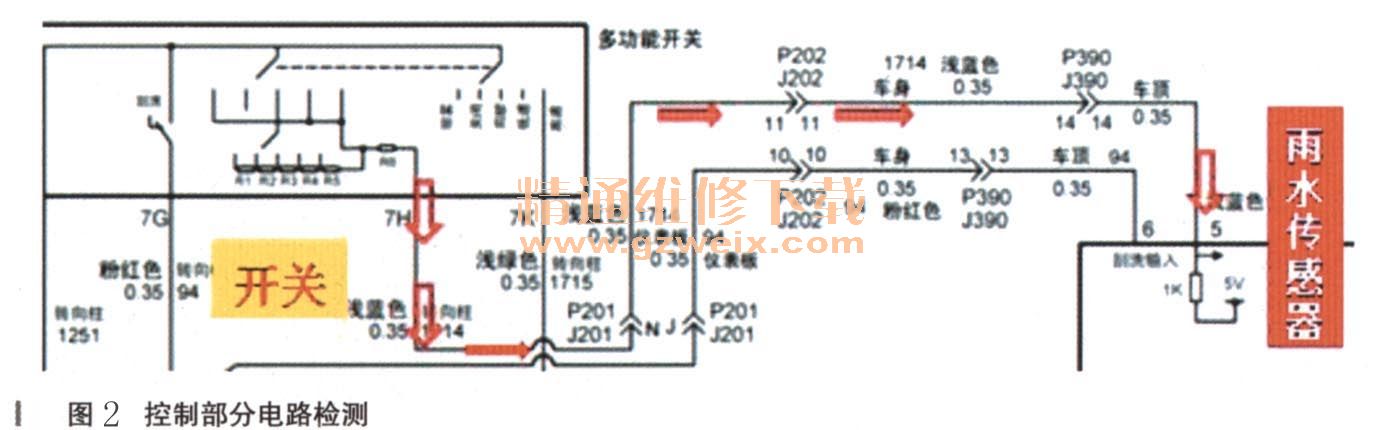

    首先进行控制部分的检查，如图2所示。测量发现多功能开关给雨量传感器的电压信号内；在间歇挡时1.33V，低速挡时0.78V。阅读维修手册，此电压正常。证明雨量传感器之前的线路及多功能开关正常。驱动部分的线路检查如图3所示。



    雨量传感器的1脚控制雨刮器低速，测量电压为12V，正常。雨量传感器是控制搭铁信号的，给雨量传感器1脚搭铁，雨刮器正常工作。证明驱动部分的线路和执行器没问题。由此判断雨量传感器内部故障。
    更换雨量传感器，故障排除。
    故障总结：此车故障原因是雨量传感器损坏，接到多功能开关信号后不能使雨刮器继电器线圈接地。遇到问题要充分的了解车辆的工作原理和电路的走向，这样问题就迎刃而解了。
