别克新君威安吉星指示灯亮红灯
来源:汽车维修技师  作者:佚名  2014-03-22 07:53:09

    一辆行驶里程约4.2万km,配置1 . 6 L发动机(LLU)的2011款别克新君威轿车。客户反映:该车最近有点异常,行驶中OnStar(安吉星)指示灯红灯有时亮起,但是可以通话,疑惑的是红灯亮起一会儿又变绿灯了,如图1所示。

    接车后:连接GDS检测有故障码:B2455,蓝牙天线回路;B2470,移动电话天线回路。故障码均为历史故障码(如图2所示)。

    由于故障码为历史,当前OnStar指示灯为绿色(如图3所示),可以初步认定系统基本正常,那么很可能是偶发故障?所以清除故障码后应该先检查天线和模块是否有问题,而且进一步测试也可以与OnStar客户中心联系,通过功能检测,看看是否全部正常。

    现在不能确定到底是天线故障还是模块故障,或者车身其他地方接线故障,如果是当前故障还可以用天线诊断工具检测。
    据客户描述,只要正常行驶一会儿就能亮红灯了,但模拟试车一圈也没有发现客户描述的现象。

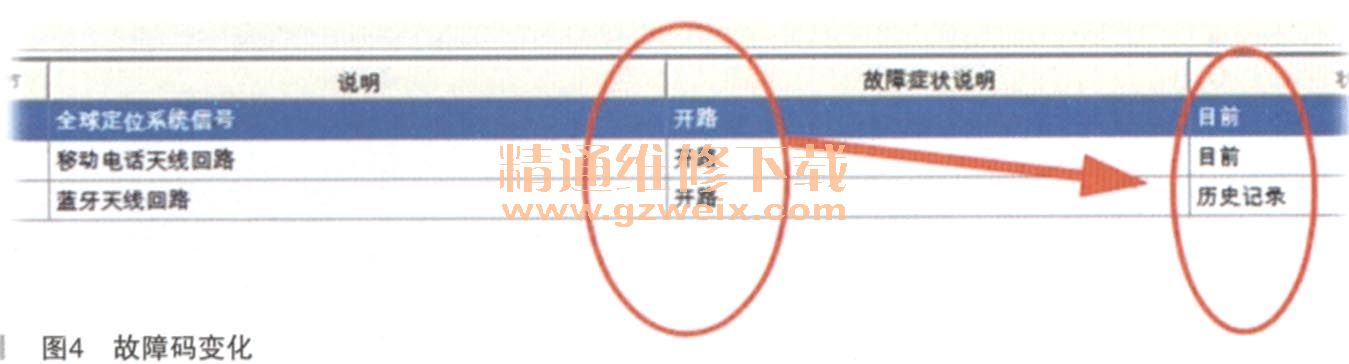

    根据故障码的提示都是和断路有关,要是人为拔掉这个天线是不是可以模拟出这两个故障码呢?拔掉OnStar模块后部的天线,故障码发生了变化(蓝牙天线没有拔掉),如图4所示。

    车顶鳖鳍天线集成了:(1)全球定位系统;(2)移动电话通信。

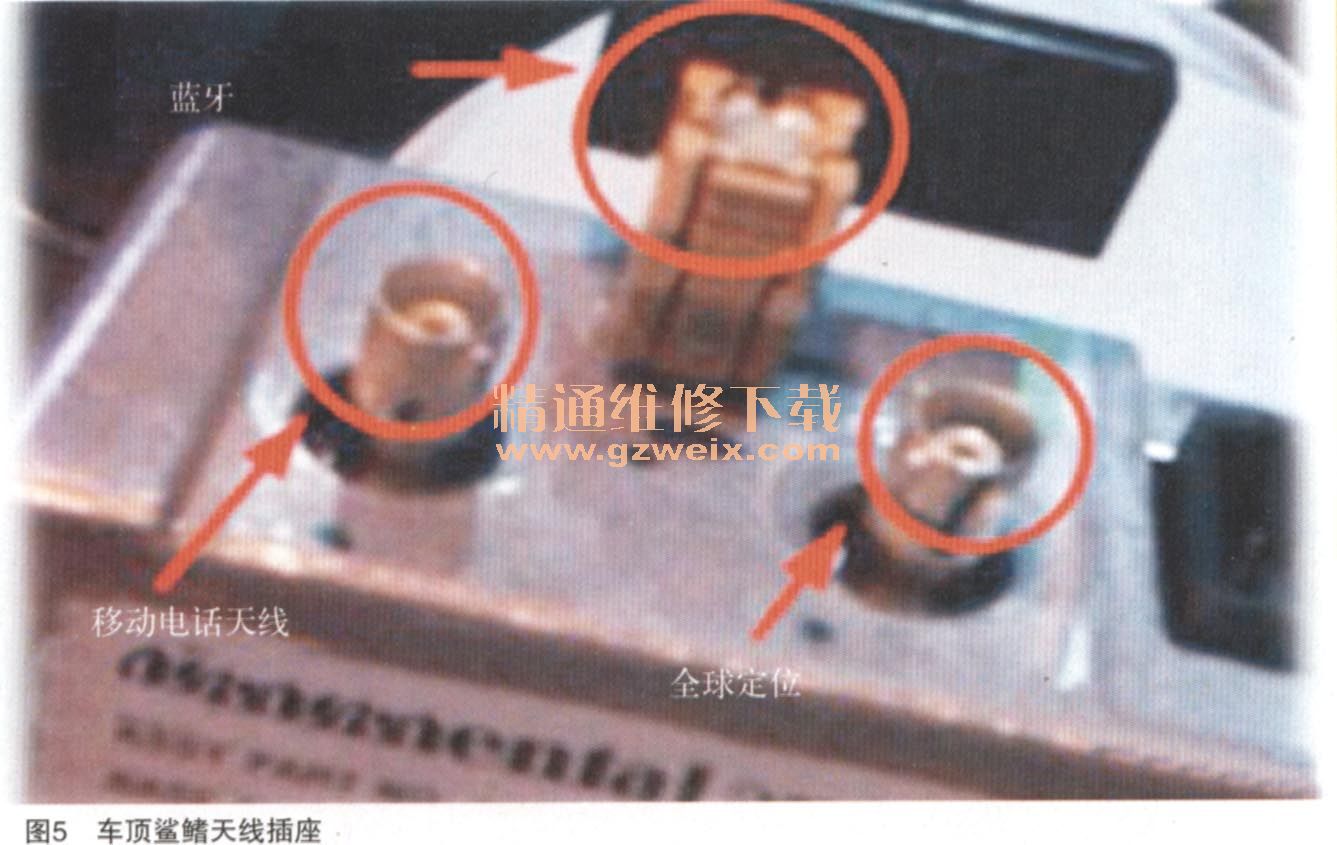

    蓝牙独用一根天线如图5所示。

    根据拔掉天线前后故障码对比发现一个问题,原历史故障码只报两个不同的天线故障,而在模拟天线故障时应有3个故障内容。下面是两种诊断界面显示:
    拔掉天线时的故障,如图6所示。

    客户报修时的故障,如图7所示。

    为了进一步确认,使用天线检测设备(如图8所示)代替原车天线试车,结果故障依旧。

    通过模拟故障和检测设备的试验,可以确认天线是好的,那么故障范围肯定是模块问题了。

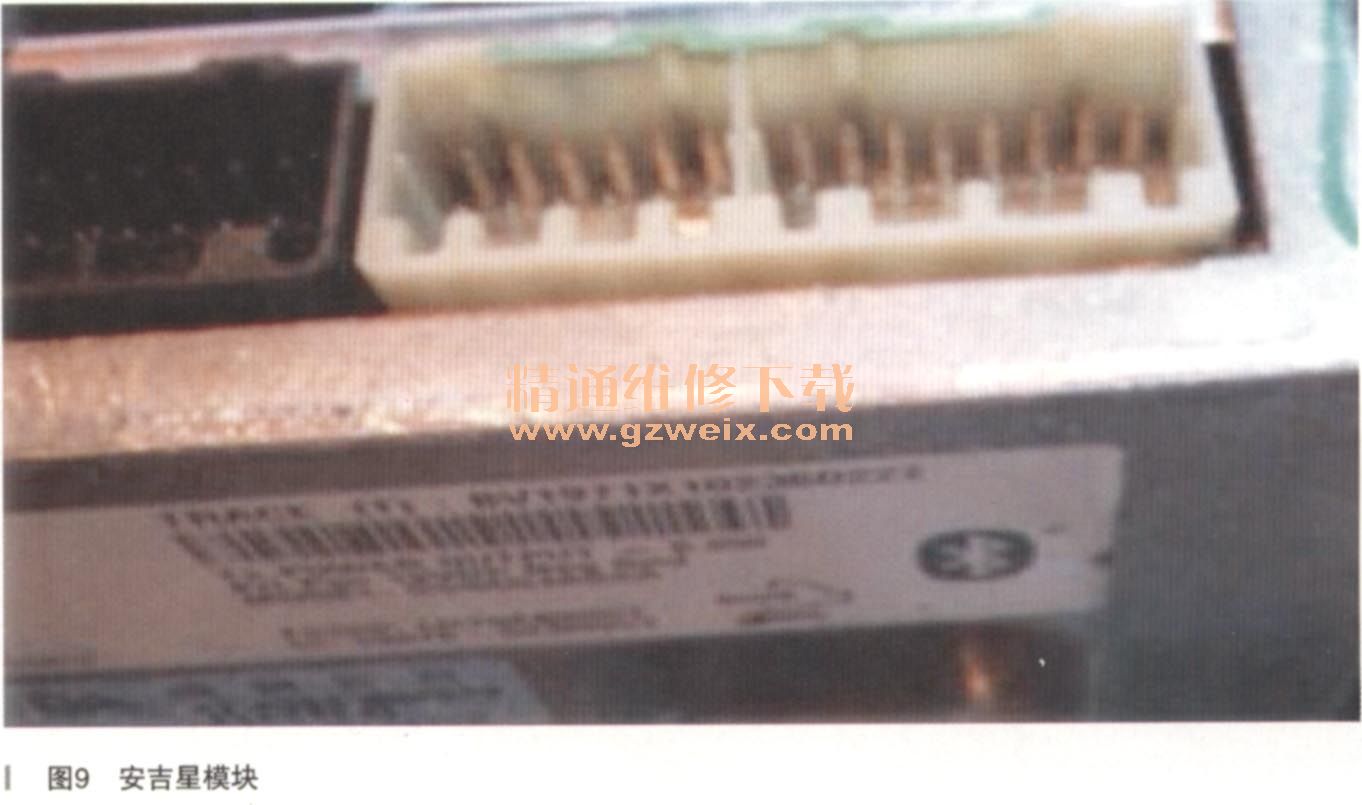

    故障排除:更换安吉星模块(如图9所示),客户使用一个星期未见异常,故障解决。

    故障总结:维修中除了要善于分析不同情况下的故障含义外,还要利用特定的专用工具,辅助判断故障有时比部件替换更实用方便。
