一辆行驶里程仅有30km的奥迪A4L 2.0T轿车。用户反映:该车无法上锁,钥匙无法锁在E415内,车辆启动后钥匙仍可以拔出。
故障诊断:
(1)用VAS5051 B检测无故障显示,但仪表报警,如图1所示。
(2)读取数据流147组,第2区钥匙S触点一直显示激活。
(3)通过分析认为E415无法锁止钥匙,S触点又一直激活,怀疑E415损坏。对E415进行拆检,发现内部机构不回位,有间隙,确定E415损坏。

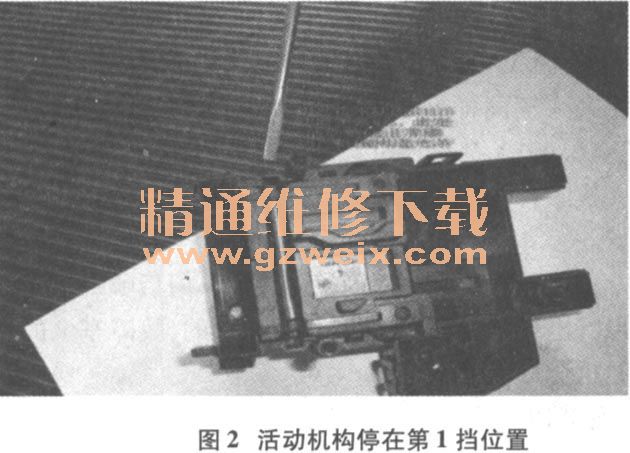

(4)由于没有新件,为了找到导致损坏的原因,找到一台同型号的事故车,对E415拆检发现,正常不插入钥匙状态时活动机构停在第1位置,如图2所示,弹簧连接的2个销卡住钥匙的2个豁口。
(5)正常插入钥匙不打开点火开关时活动机构整体移动到第2挡位置,利用机械构造锁止点火钥匙,此时如果点火开关是打开状态钥匙无法拔出。
如果此时不用钥匙推动点火开关或将钥匙插入就会发生无法锁止钥匙的现象,因为机械机构将锁销顶住,钥匙没有插入空间。
(6)在刚插入钥匙时由于活动机构静止位置有活动空间(图3),钥匙可以插入,随着钥匙插入点火开关,活动机构也随着移动到2挡位置,此时钥匙由机械锁止,活动机构的锁止靠电磁阀带动锁销,该故障是钥匙没有正确插入时将移动机构推入了锁止位置,此时钥匙锁止销也移动到锁止钥匙位置,锁销无活动空间,再想插入钥匙就不可能,由于钥匙锁不住也拔不出才出现上面的情况。

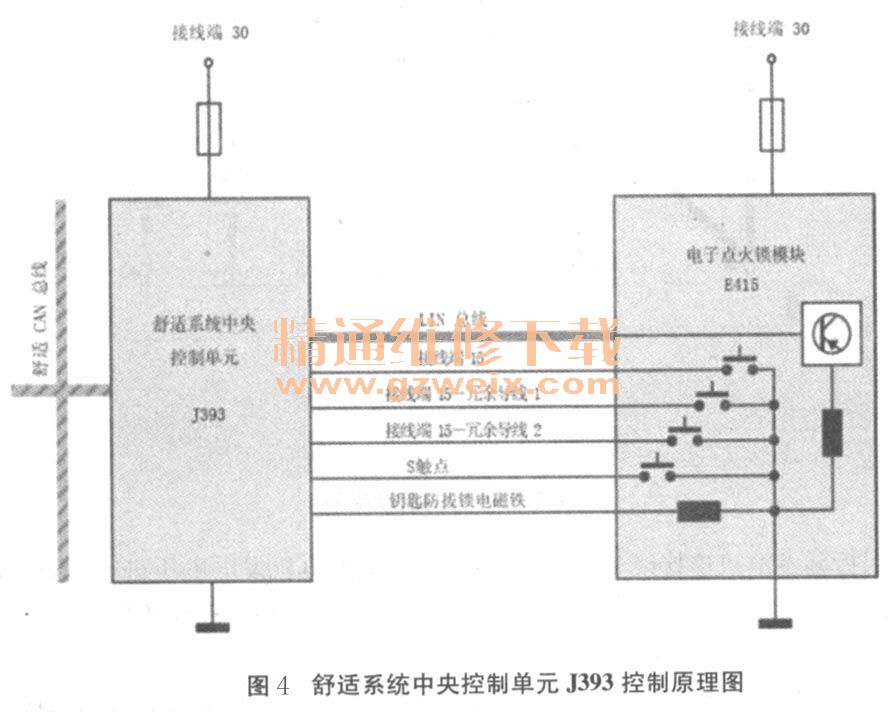

电子点火锁E415具有一个所谓的S触点微型开关,钥匙插入到点火锁中后该开关会连接地线。舒适系统中央控制单元J393直接读取此微型开关的信息。钥匙是否被按下由三个微型开关读取。按下点火锁中已有的钥匙后,三个微型开关将全部接地,这三个微型开关同样由舒适系统中央控制单元J393直接读取,如图4所示。
故障解决:拆开点火开关将上下两部分分解,将活动机构复位后故障排除。
