2017款奥迪A4L轿车后备箱锁更换方法
来源:本站收集  作者:佚名  2017-03-11 09:59:54

    部分2017款奥迪A4L车存在后备箱闭锁困难的故障,只需按以下方法更换后备箱锁即可。

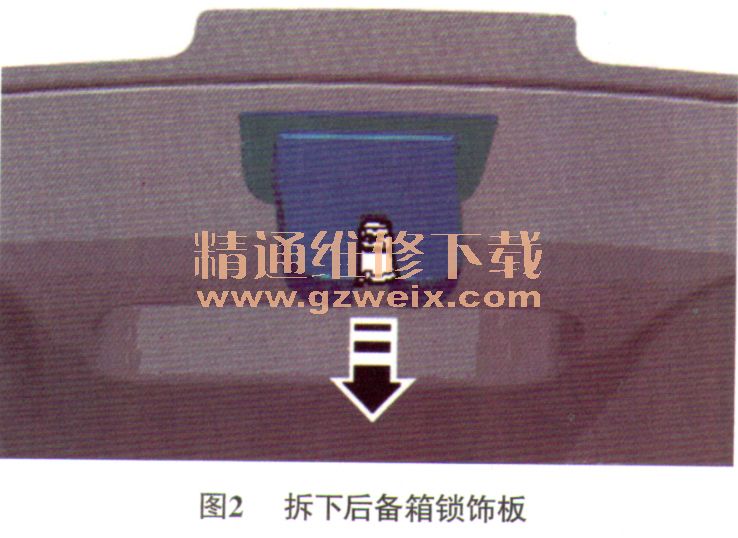

   (1)如图2所示,拆下后备箱锁饰板。

   (2)如图3所示,松开固定凸耳,取下警告三角标志支架。

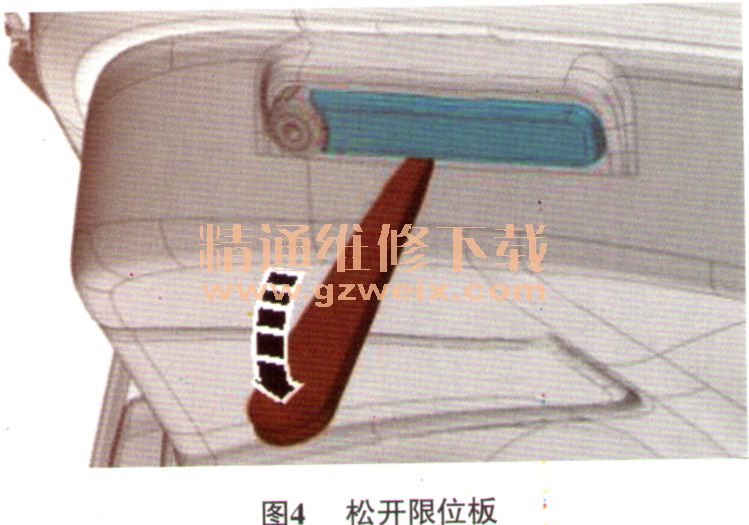

   (3)如图4所示,松开限位板。

   (4)在另一侧重复步骤(2)~步骤(3)。

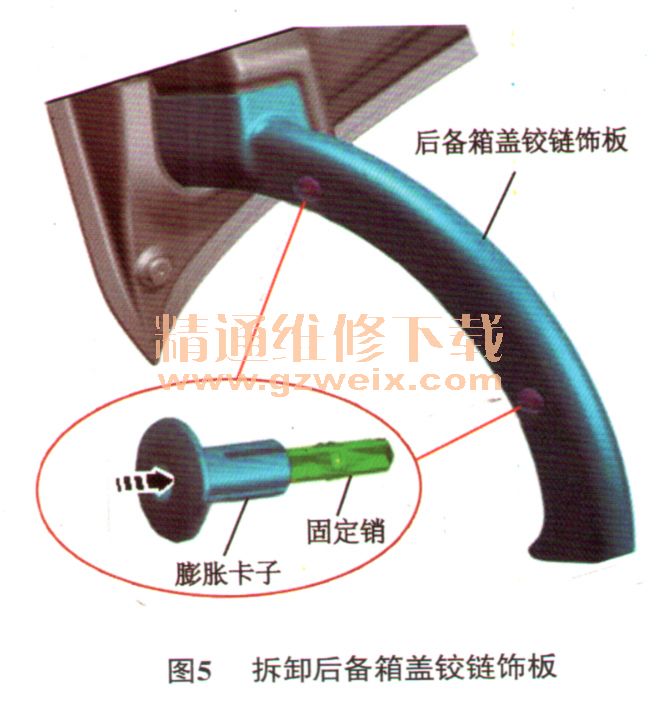

   (5)如图5所示,拆卸膨胀卡子时,小心地将固定销压入膨胀卡子约5 mm,直至听到松脱声(不要完全压穿,否则固定销会丢失);将松开的膨胀卡子连同固定销一起拆下;将后备箱盖铰链饰板从后备箱盖饰板中向下拉出并取下。

   (6)拆卸图6所示位置的螺栓。

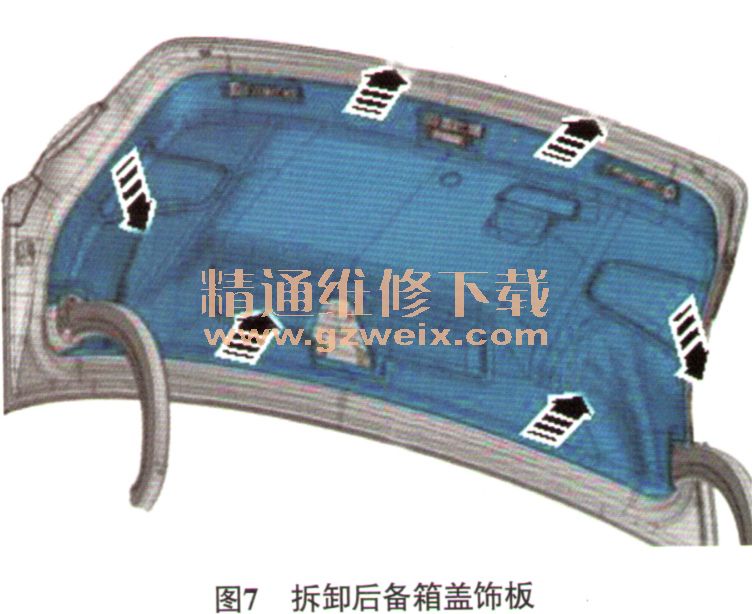

   (7)如图7所示,用撬杆从上部开始,按箭头所示方向,依次撬开后备箱盖饰板的上部、侧面及下部,然后取下后备箱盖饰板。注意:后舱盖饰板卡扣为易损件,拆装过程要格外小心。

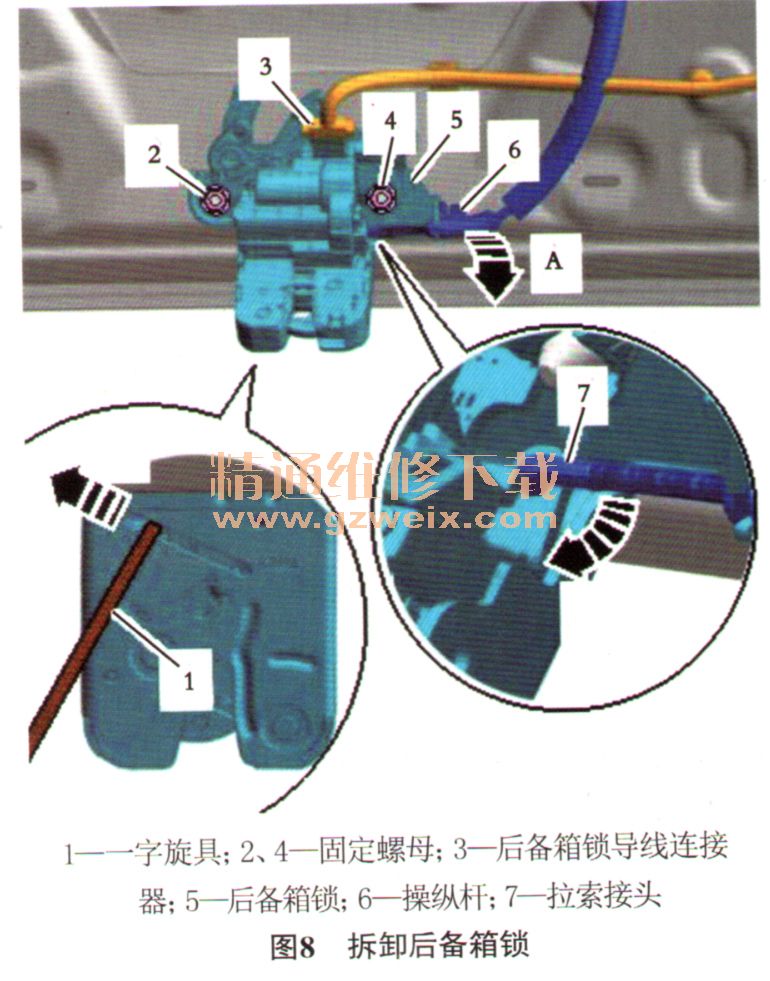

   (8)如图8所示,将后备箱锁操纵杆上的操纵拉线朝箭头A方向转动90°,并从后备箱锁的底座中取出;用一字旋具从背面固定操纵杆,将拉索接头从操纵杆上摘下并露出拉索;脱开后备箱锁导线连接器,拆卸2颗固定螺母后即可取下后备箱锁。

   (9)按相反顺序,安装后备箱锁及后备箱盖饰板等。注意:装复后备箱盖饰板后,要检查后备箱应急解锁功能,确保应急解锁功能正常。
    相关资料:2008-2016年一汽奥迪A4L维修电路图
