2013年奥迪A4电动进气歧管翻板转换阀N316
来源:本站整理  作者:佚名  2018-03-11 10:10:05

用户陈述:
• 发动机故障指示灯亮起
特约维修站诊断结论:
• 发动机控制单元中存有故障存储器记录“P2015 进气歧管翻板位置/空气流量控制传感器,信号不可信”

技术背景
进气歧管翻板阀门 N316 腐蚀

售后服务解决方案
请借助引导型故障查询检查“进气歧管翻板阀门 N316”。
如果识别到“进气歧管翻板阀门 N316”损坏,则请更换该阀门。
按照电子备件目录使用零件号为“06H 906 283 B”的阀门。
此外,按如下所述安装零件号为“06H 133 583 F”的纯空气管路。
额外连接到原厂零件号为 06H 906 283 B 的“进气歧管翻板阀门”上
• 新阀门(右侧)额外配备一个用于纯空气管路的接口

安装纯空气管路(以纵置安装为例)

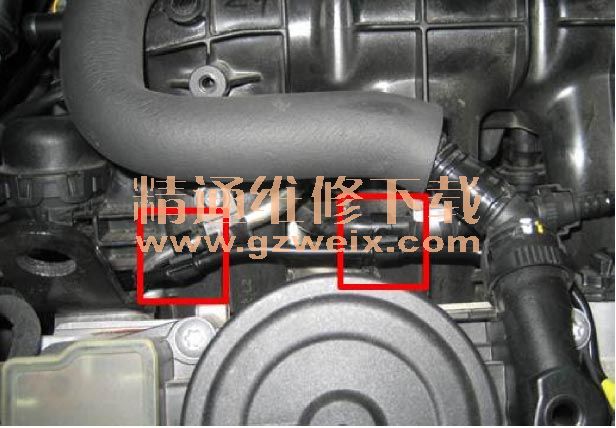

• 沿着气缸盖罩铺设纯空气管路(图 1),接着用随附的夹子将管路固定在燃油高压侧和活性炭罐管路上(红色标记)

图 1) 铺设纯空气管路

• 对于纵置发动机,松开气缸 2 和气缸 3 之间区域内的发动机电缆紧固螺栓,接着用这个螺栓固定这根纯空气管路(图 2)
• 对于横置发动机,必须额外使用电子备件目录中零件号为 N 107 732 01 的螺栓 M6 x 14(螺纹自攻!)。 请用 9 Nm +/- 1 Nm 的力矩拧紧这个螺栓。

图 2) 固定纯空气管路

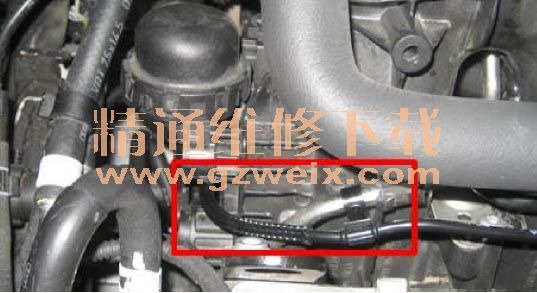

• 在将纯空气管路铺设至“进气歧管翻板阀门”接口时,注意纯空气管路铺设在气缸盖罩和进气歧管翻板真空罐连杆之间(图 3)

图 3) 将纯空气管路铺设至进气歧管阀门

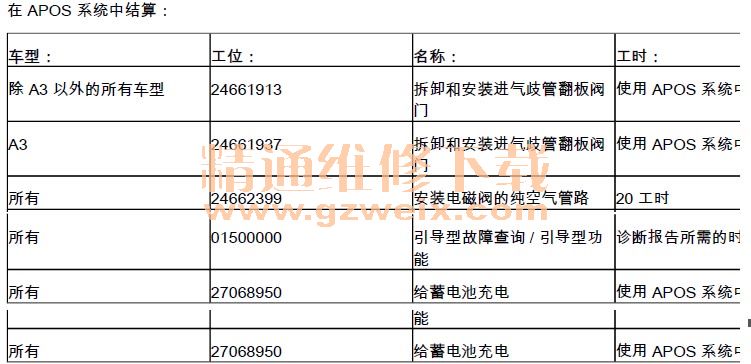

结算信息
