故障现象

　　一辆雪佛兰乐风汽车，VIN号为LSGTC52M36Y…，行驶里程为61699km。用户反映空调不制冷。

　　故障诊断与排除

　　乐风汽车空调采用的是V5可变排量压缩机，与蒸发器上的热膨胀阀配合使用。即形成了一个自调节系统，在高压制冷剂管路中采用了压力传感器，而不是传统的高压或低压断流开关或压力转换开关，压缩机离合器由发动机控制模块(ECM)通过位于发动机舱保险丝盒内的压缩机继电器控制，该模块监视各种发动机系统和空调高压侧压力数据，如果动力系统控制模块或发动机控制模块检测到如下条件，则将断开压缩机离合器：

　　1，节气门全开；

　　2，发动机冷却液温度过高；

　　3，发动机转速过高；

　　4，制冷剂压力过低；

　　5，制冷剂压力过高。

　　压缩机离合器将保持分离，直到系统恢复正常工作。

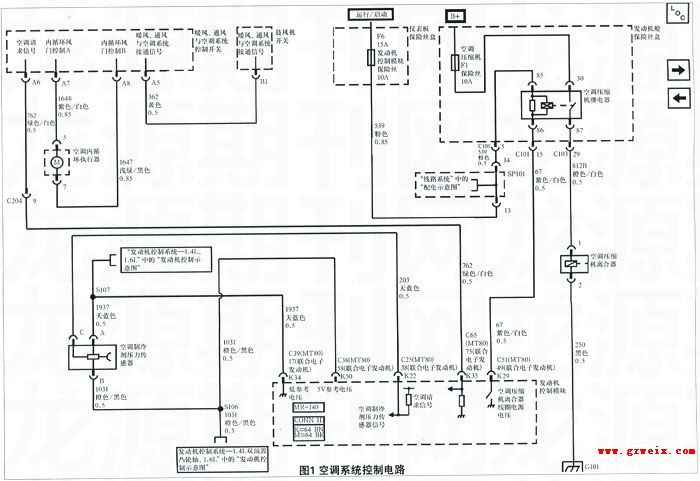

　　用TECH2检查，发现ECM中有一个故障代码为P0647(空调离合器继电器控制电路电压过高)。从电路图(图1)中可以看出：点火1电压直接供至空调压缩机继电器，发动机控制模块通过被称为驱动器的内部固态装置控制继电器控制电路的接地路径，从而对继电器实行控制。
