一辆行驶里程约8432km，配置了1.4L发动机的雪佛兰乐风轿车。VIN：LSGTB54M2BY××××××。

车主反映在加油站加完油以后，就打不着车了。

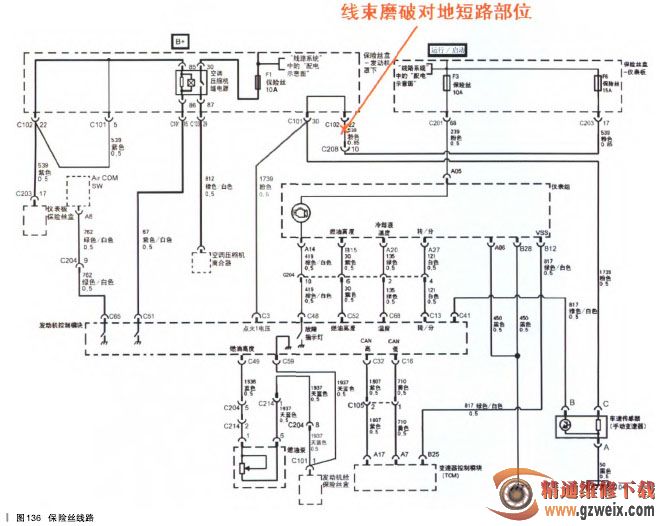

故障诊断：试车，启动机运转正常，但是没有着车迹象，检查仪表板保险丝盒内的“发动机模块”保险丝（15A）已断，换上备用保险丝以后，启动发动机，保险丝立刻熔断。查看此保险丝电路图（如图136所示）中标为F6,通过一根粉色线，经发动机舱保险丝以后给发动机控制模块和车速传感器供电。

检查线路发现，从线束连接器C208到发动机舱保险丝盒间的导线从线束外的波纹管中脱出来了，与发动机舱保险丝盒上的支架不断振动摩擦，最终绝缘层磨透而对地短路（如图137所示），支架上留下了明显的烧蚀痕迹（如图138所示），导致F6保险丝熔断，发动机模块因无电源所以打不着车。

故障排除：包扎导线，处理线束后故障排除。
