检修雪佛兰科鲁兹发动机故障灯亮
来源:本站整理  作者:佚名  2012-05-19 17:09:10


查看维修手册,设置故障码P0691的条件是发动机控制模块检测到冷却风扇继电器控制电路对搭铁短路或开路超过1s。

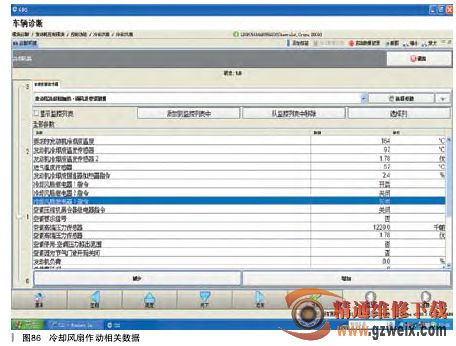

连接GDS+MDI,进入发动机控制模块的特殊功能,选择冷却风扇选项,点击“增加”,作动冷却风扇(如图86所示),标尺从0增加到1(低速),结果风扇不转再次点击“增加”,标尺从1增加到2(中速),风扇开始转动;之后不论是点击“增加”还是点击“减少”,系统都会提示“不允许设备控制,指示的风扇速度过低(31a)”。



启动发动机观察散热器风扇,的确只有中速,低速、高速都不转,根据风扇的工作原理和故障码分析,可能是冷却风扇继电器及其控制电路有问题。用手感觉位于发动机舱保险丝盒3号位置的冷却风扇继电器,在作动冷却风扇时,冷却风扇继电器不动作,拔下继电器,用万用表检查继电器端子85和 86 之间的电阻为无穷大,说明继电器控制线圈已断路,而正常值应为70~110Ω。



故障排除:更换冷却风扇继电器后故障排除,冷却风扇运转恢复正常了。
