一辆行驶里程约31000KM的雪佛兰克鲁兹挂入倒挡后,驻车辅助雷达无反应,并且驻车辅助故障灯亮起。
接车后,试车验证了故障的存在,倒车时无论离障碍物多近雷达都无反应,指示灯亮起后系统停用驻车辅助功能。询问车主了解到,该车几天前出过交通事故,前保险杠和后保险杠都是换的新件。
为了方便找到故障原因,使用通用雪佛兰专用诊断仪(GDS)连接诊断座连接器(DLC)对车辆进行检测。发现驻车辅助系统(UPA)共有4个故障代码分别为:故障码B0958,含以为左后角驻车传感器回路,故障状态为当前;故障码B0959,含以为左侧中间驻车传感器回路,故障状态为当前;故障码B0960,含以为右侧中间驻车传感器回路,故障状态为当前;故障码B0961,含义为右后角驻车传感器回路,故障状态为当前。

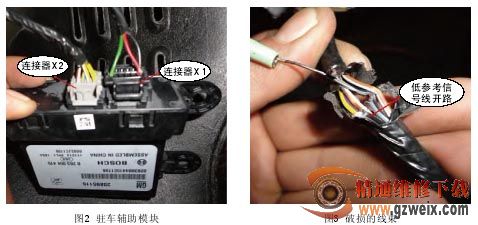

从故障码分析应该是线路故障,查阅科鲁兹维修手册和相关电路(见图1)。从后备厢内拆开左侧饰板,拆下驻车辅助模块UPA(见图2)。UPA上分别有X1和X2两个连接器,X1连接器端子1是UPA电源线、端子6是低速GMLAN通讯线、端子7是UPA接地线。X2连接器端子4是8V参考电压电路;端子8是低参考电压电路;端子1、2、3、5分别是连接物体检测传感器的信号电压电路。
查看模块和插头未见异常。于是将点火开关置于OFF,断开相应传感器的线束连接器。将点火开关置于ON位置,挂R挡启动驻车辅助系统,用万用表测试物体检测传感器连接器8V参考电压电路,端子1和搭铁之间的电压是7.9V,说明模块有8V参考电压已经输出至传感器,数值在正常范围。接着将点火开关置于OFF,测试相应的物体检测传感器连接器低参考电压电路,端子2和接地之间电阻是1(无穷大),正常值应该小于5Ω,说明电路开路。检测出故障原因后,需要找出开路的故障点,于是拆下后保险杠,断开X402连接器,拆下连接物体检测传感器线束,发现了故障点(见图3)。线束绝缘层已经破损,黑/灰色低参考电压电路线已经断开(端子3黄色、传感器信号线端子2黑/灰色、低参考电路端子1棕/白色)。由于此线是四个传感器共用的低参考电压线路,所以此线断开后产生了四个相关故障码,导致驻车辅助功能停用。
