②安装:将曲轴位置传感器插到支架上(注意:要确保支架和曲轴位置传感器绝对清洁,否则曲轴位置传感器与飞轮之间的间隙将受到影响,从而影响发送到发动机控制模块的信号);拧紧曲轴位置传感器螺栓,拧紧力矩为9±1N·m;将曲轴位置传感器线束夹到正时齿带套后面的夹子上,并将插头与发动机线束相连(注意:电缆走线时要避开发热区域以及可能对电缆产生摩擦的区域)。
③曲轴位置传感器与增量盘之间的参考间隙:用厚薄规测量曲轴位置传感器与增量盘(贴在曲轴箱附属传动带皮带轮上,如图25 所示)之间的间隙,该间隙应为1.0±0.7mm
,如果达不到规定值,必须更换曲轴位置传感器支架。曲轴位置传感器支架螺栓的拧紧力矩为9±1N·m。
4)发动机冷却液温度传感器的拆装
发动机冷却液温度传感器位于发动机右侧,在直接点火系统(DIS)点火模块的下方,其作用是向发动机控制模块输入冷却液的温度(也就是发动机的温度),ECM 利用该信息改变点火提前角和燃油喷射量。当冷却液温度传感器显示2.7V 的值(相当于40℃)时,在氧传感器的“闭环控制”内使用。
①拆卸:打开冷却液储液罐密封盖(如图26 所示),使冷却系统减压;将线束插头从冷却液温度传感器上断开;将冷却液温度传感器从气缸盖上拧下(如图27 所示);收集溢出的冷却液。
②安装:将冷却液温度传感器安装到气缸盖上,拧紧力矩为15±3N·m;连接冷却液温度传感器的线束插头;充注冷却液(确保防冻液可达-30℃);排除冷却系统中的空气。
5)车速传感器

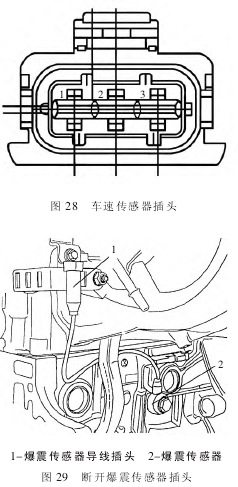

车速传感器的作用是向发动机控制模块输送车速信号,发动机控制模块利用这一信号控制怠速转速,并确定车辆是已经停下还是正在运行。ECM 对该矩形脉冲信号计数,并以“km/h”为单位计算车速。车速传感器插头如图 28 所示,其 1 脚为 VSS 信号端子(接ECM D10);2 脚为接地端子;3 脚为供电端子(接 F19)。
6)爆震传感器的拆装
爆震传感器属于压电式传感器,安装在发动机机体上,能根据因爆震导致的发动机振动幅度来产生输出电压。当传感器信号指示有爆震存在时,ECM 通过推迟点火时刻来对爆震进行控制。
①拆卸:将爆震传感器接线插头从线束上断开(如图29 所示);将插头从支架上取下;拧开螺栓,拆下爆震传感器。
②安装:用螺栓将爆震传感器安装到气缸体上,拧紧力矩为20±4N·m;将爆震传感器与线束相连接,并将插头夹到支架上。
