雪佛兰乐风轿车发动机故障灯亮检修
来源:汽车与驾驶维修  作者:佚名  2015-08-24 07:40:34

    一辆行驶里程约15万km的2009年雪佛兰乐风轿车。用户反映:该车发动机故障灯亮
    检查分析:维修人员检测发动机控制单元,发现故障码P0171—过稀修正超出正常范围;P1404—EGR阀关闭位置异常。发动机怠速运转时查看数据流,发现EGR阀的指令开度为0%,而实际开度却为99%(图1),异常。

    发动机熄火后打开点火开关,用故障诊断仪控制EGR阀,可以听到阀芯动作的声音,但阀芯开度传感器的输出电压和开度数据却保持不变。断开EGR阀的插接器,阀芯开度数据变为0%,电压变为0.0 V。这说明EGR阀芯没有卡滞,而且怠速时EGR的计算流量为0 g/s也表明阀芯是完全关闭的,所以问题应该是出在阀芯开度传感器上。那么,另一个故障码是否与其有关联呢?。

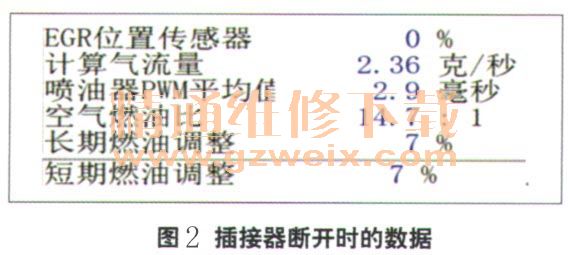

    发动机怠速运转时观察数据流,同时不断地插拔EGR阀的插接器。这时可以看到,在断开插接器时,喷油修正量正常(图2),而插上插接器时,喷油修正量明显升高(图3)。这说明2个故障码是相互关联的。分析认为,当EGR阀打开时,排气中的氧气密度会有所下降。为了维持混合气浓度,发动机控制单元对空气流量向下修正。而由于该车的EGR开度数据是虚构的,所以上述的修正自然会导致喷油修正量的增加。



    故障排除:更换EGR阀总成,试车确认故障排除。
