一辆行驶里程约6.7万km，发动机型号为LDE，发动机排量为1.06L的雪佛兰科鲁兹轿车。客户反映：他在停车库的车位上准备动车时，偶然挂进倒挡，发现倒车灯不亮，询问是否需要修王里。

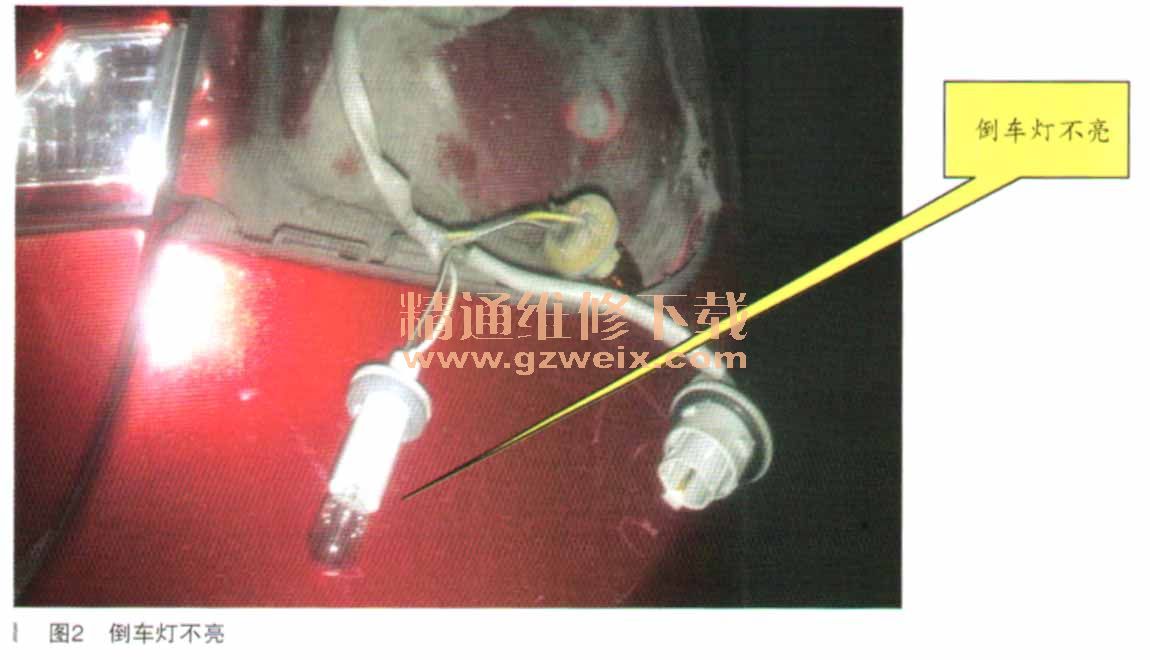

    故障诊断：技师将车进入工位停好，经过实车观察，发现挡位挂在R挡位置，仪表显示在R挡，但后部倒车灯确实不点亮（如图1、图2所示）。

    相关资料：2015年雪佛兰科鲁兹原厂维修手册



    用诊断仪检测，车辆无故障码，车身控制模块X7插座的3号针脚无电源输出（如图3所示）。

    看来要重新整理一下维修思路了。首先我们来看一下R挡，工作原理如下：
    当变速器挂倒挡处于（R）位．置时，变速器控制模块（TCM）向车身控制模块发送串行数据信息。该信息指示换挡杆挂在倒挡（R）位置，同时车身控制模块向倒车灯提供蓄电池电压。一旦驾驶员将换挡杆移出倒挡（R）位置时，变速器控制模块通过串行数据发送信息，请求车身控制模块从倒车灯控制电路上撤销蓄电池电压。
    使用CDS2直接驱动倒车灯点亮，说明车身控制模块有电源输出，测试倒车灯点亮信号源，TCM能收到倒挡信号（如图4、图5所示）。



    既然变速器控制模块能接收倒挡的信号，但我们又不能从车身控制模块查看，而变速器的挡位信号一是通过串行数据提供给车身控制模块的，如果串行数据线出现故障，车辆控制模块肯定会出现故障码，事实上此车又无故障码。
    那么假设车身控制模块能够收到倒挡信号，而驱动倒车幻‘能点亮，那泛、整个系统应该就是正常的。
    技师决定启动车辆，保持怠速运行，然后挂入倒挡，此时倒车灯点亮，一切正常（如图6所示）。

    故障总结：实际上此车从根源土讲，无任何故障！只不过我们在维修车辆时，被以前的习惯模式扰乱了思维。所以注重不同车辆的控制方式与工作原理，使我们能更加准确快速的判断车辆的故障节点，也包括本来就属正常的“故障”。
