一辆行驶里程约5.6万km、搭载1.6LLDE发动机和5速自动变速器，不配备自动大灯的2013年雪佛兰科鲁兹轿车。车主反映：该车辆近光灯不亮。
    故障诊断：接车后验证故障，打开点火开关，将前照灯开关打开到驻车灯位置，驻车灯点亮；打开到近光灯位置，驻车灯点亮但近光灯不亮；将多功能开关拨到远光挡位，车辆远光灯点亮，拨动超车闪光开关，车辆远光灯闪烁，近光灯不点亮。

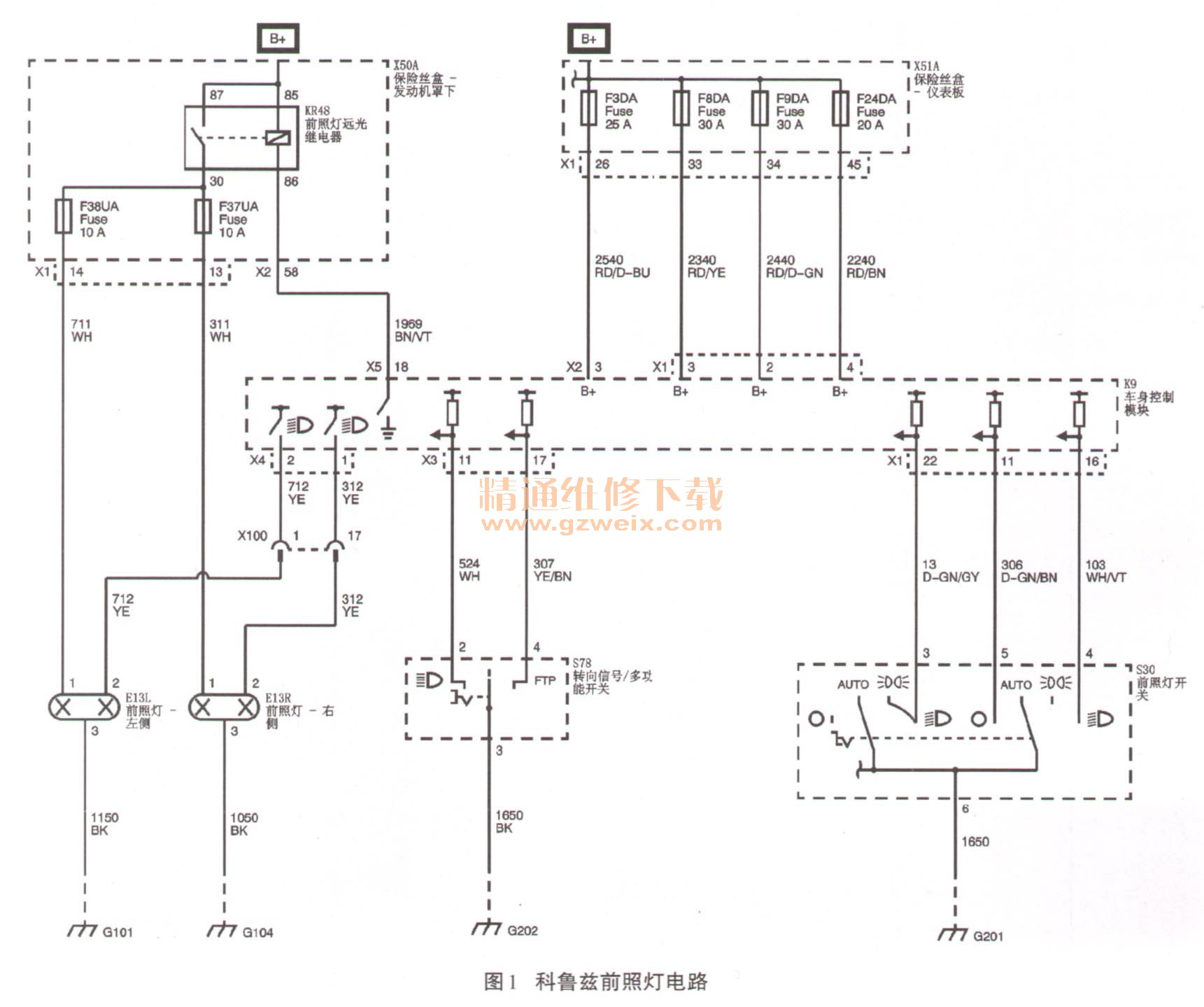

    科鲁兹前照灯电路如图1所示。根据科鲁兹前照灯电路分析其前照灯工作原理：该车前照灯开关有3个位置：关闭、驻车灯和近光灯。当前照灯开关置于关闭位置时，前照灯开关为前照灯熄灭信号电路提供搭铁，车身控制模块接收到车灯关闭信号，将前照灯熄灭。当前照灯开关置于驻车位置时，前照灯开关向驻车信号电路提供搭铁，车身控制模块接收到驻车信号，将车辆驻车灯点亮。当前照灯开关置于近光灯位置时，前照灯开关向前照灯近光信号电路和驻车信号电路同时提供搭铁，车身控制模块将左右2个前照灯的近光灯点亮，同时信号电路的驻车灯开关也搭铁，驻车灯同时被点亮。

    前照灯远光的工作由多功能开关内的超车闪光开关和前照灯变光器开关控制，超车闪光开关是瞬时型开关，只要按住开关就可点亮远光灯。当超车闪光开关或前照灯变光器开关接通时，超车闪光或前照灯远光信号电路接通，车身控制模块向前照灯远光继电器控制电路提供搭铁，远光继电器通电，同时闭合远光继电器的开关侧触点，电源从2个远光保险丝向远光前照灯总成提供电压。此时远光前照灯瞬时点亮或常亮直到释放超车闪光灯开关或关闭前照灯变光器开关。
    根据以上工作原理，维修人员将故障初步锁定在前照灯近光电源及搭铁电路、车身控制模块及其接插器、前照灯开关电路故障等。将点火开关置于OFF位置，断开前照灯的线束连接器。用万用表检测前照灯搭铁电路线束连接器端子3和搭铁之间的电阻，电阻值0.8Ω，前照灯搭铁电路正常。在前照灯电路线束连接器端子2和搭铁之间连接1个测试灯，用故障诊断仪进行前照灯近光测试：指令前照．近光点亮和熄灭，在指令状态之间切换时，测试灯点亮和熄灭，说明前照灯到车身控制模块的电路和前照灯控制模块正常，重点进行前照灯开关及其线路的检测。将点火开关置于OFF位置，断开前照灯开关（S30）的线束连接器。测量前照灯开关端子4和车身控制模块16端子（X1）之间的电阻值为0.6Ω，正常。怀疑是前照灯开关损坏。

    故障排除：拆卸并更换前照灯开关，试车，前照灯点亮，故障排除。

相关资料：2014年雪佛兰科鲁兹原厂维修手册
