一辆行驶里程约12万km的 2010年雪佛兰科鲁兹轿车。用户反映:该车天窗无法进行正常开启与关闭。
检查分析:接车后进行试车,发现天窗在进行向上翘起操作时,到达预定位置后并不能自动停止,而是会继续执行收回动作。而将天窗向后开启时,天窗在到达预定位置后可以自动停止,但当天窗向前执行关闭操作时,到达预定位置后不能停止,天窗会向上翘起一部分才能停止工作。于是维修人员首先根据维修手册上的指示,对天窗进行了复位处理,但是故障依旧存在。
由于该车天窗为内藏式设计,为了更好地找到故障原因,维修人员决定将天窗拆下来进行全面检查(图1)。在进行拆卸时发现,该车的车顶装饰板有过拆卸的痕迹,天窗同样也有过拆卸的痕迹。在和车主沟通后了解到,该车停放在小区中4个月一直没有使用,其间有小孩爬上车顶玩耍,导致车顶出现了凹陷,在维修时拆过车顶装饰板,但维修后就发现天窗无法正常使用了。在了解到这一情况后,维修人员决定先从天窗滑轨进行检查,检查后发现滑轨并没有出现变形的情况。将天窗玻璃拆除后进行检查,发现玻璃的限位器出现了明显的偏差,位置靠前大约2 cm左右。因为该款车的天窗可以进行手动调节,所以维修人员使用该车专用工具对天窗进行手动调节,在复位成功后将限位器调回到正确位置,但进行试车时却依然无法正常使用天窗。

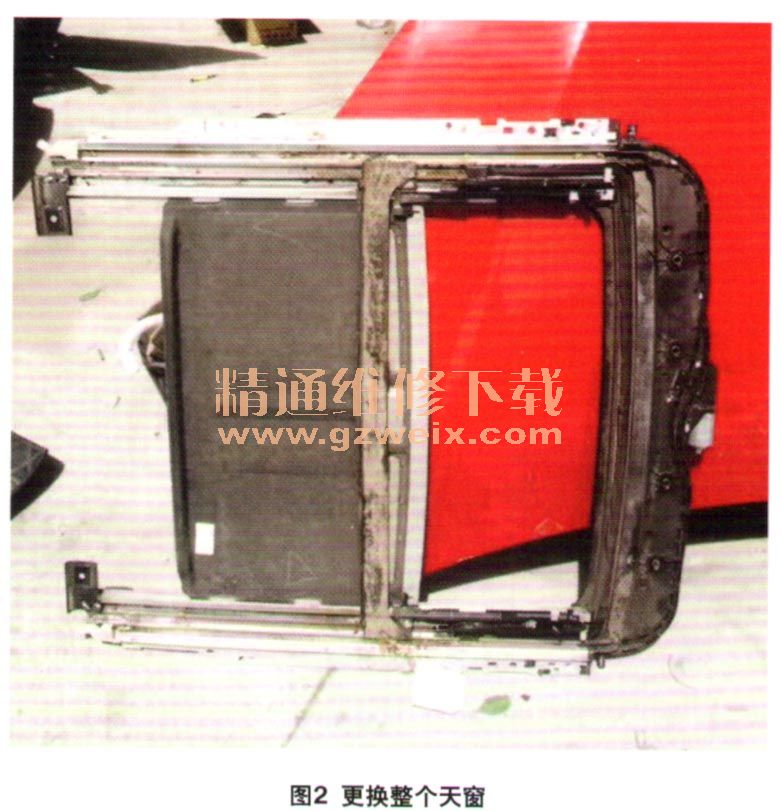

此时维修人员注意到一点,当时车顶变形的时候,天窗也在外力的作用下发生了位置改变,虽然滑轨没有受到影响,但是天窗的控制齿轮应该已经出现了错位的情况。由于控制齿轮是无法进行维修的,所以维修人员决定将整个天窗进行更换(图2)。
故障排除:对整个天窗系统进行更换后,天窗可以正常使用,故障排除。
相关资料:2012年雪佛兰科鲁兹(Cruze)原厂维修手册
