一辆行驶里程约6.3万km、排量为1.8L的科鲁兹(自动挡)轿车。该车空调系统制冷不稳定,有时制冷正常,有时不制冷,制冷效果不好。维修人员试车,将温度计的温度测试线放置在空调系统出风口位置。启动空调,压缩机工作,出风口吹冷风,约5℃。过一会出风口仍有风,温度慢慢上升,至10℃以上。持续观察20min,空调系统出风口冷风时有时无,不能正常起到降温的作用。

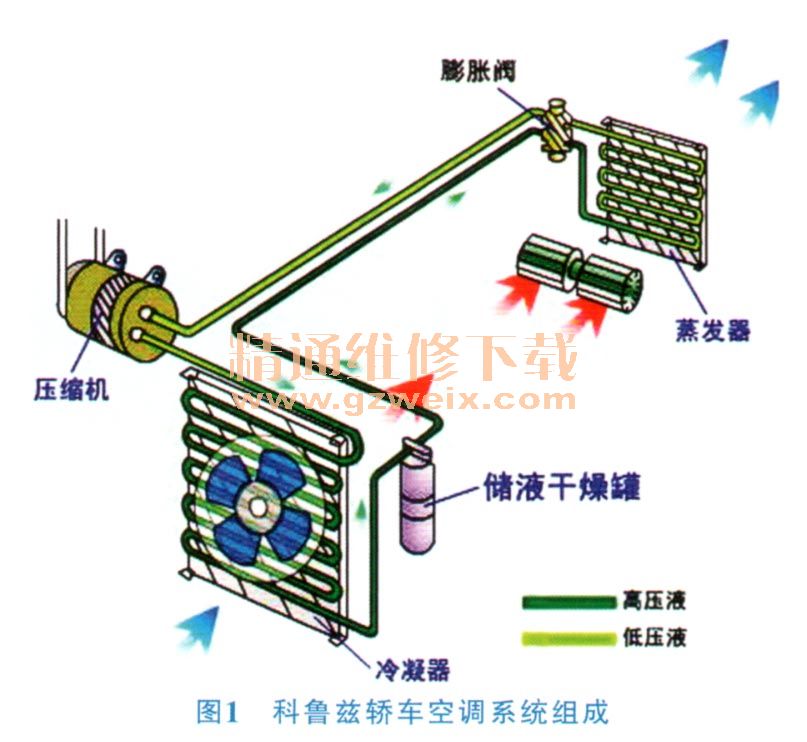

故障诊断:空调制冷过程是制冷剂物态变化的封闭循环系统,如图1所示。压缩机是制冷剂流动的动力源,抽吸作用不仅使制冷剂循环,而且起到为制冷剂增压的作用,有利于气态制冷剂液化。经压缩机后的气态制冷剂温度升高,高压管路烫手。膨胀阀过后,制冷剂汽化,蒸发过程中吸收大量热,低压管路冰手。空调正常工作时,高低压管路有明显的温度差异。

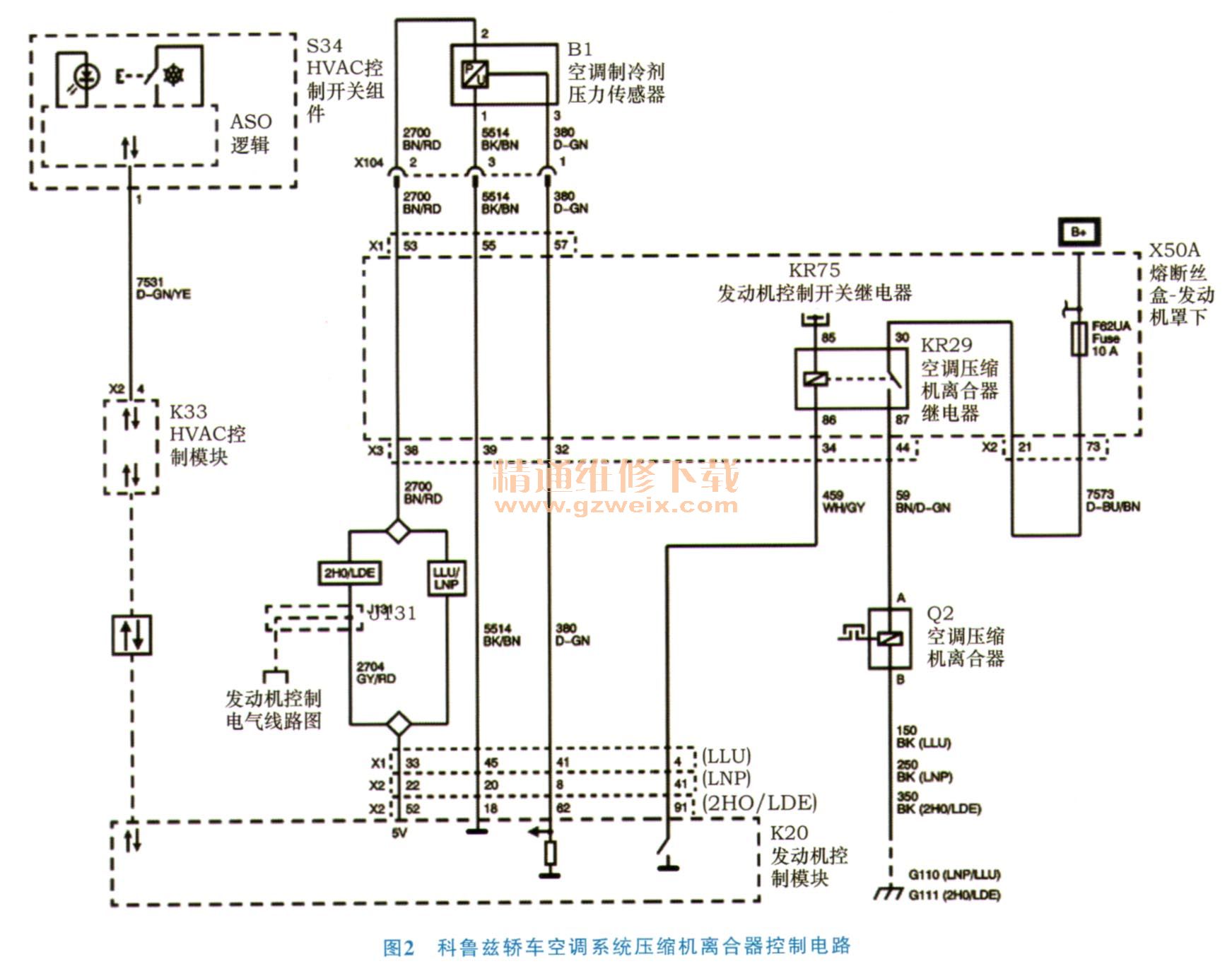

科鲁兹轿车空调系统控制电器如图2所示,由控制开关、制冷剂压力传感器、压缩机离合器继电器、空调控制器及发动机控制模块等组成。空调控制器控制电磁离合器继电器实现对空调系统的温度控制,维持车内的舒适环境。
压缩机电磁离合器安装在压缩机前端,当压缩机电磁离合器得电,电磁离合器压盘结合,压缩机运转,空调系统制冷。当压缩机电磁离合器失电,电磁离合器压盘分离,压缩机停止运转,空调系统不制冷。空调系统的控制器接收控制开关、制冷剂压力传感器、发动机负荷、车内温度设定值等信号,通过压缩机离合器继电器控制压缩机,实现空调系统的温度控制。比如,当蒸发器表面温度低于3℃的设定值时,空调压缩机切断压缩机离合器继电器供电线路,电磁离合器压盘释放,压缩机停止工作。空调系统正常工作时,压缩机不是一直运行,而是“间歇”工作。虽然压缩机“间歇”工作,在压缩机不工作时,蒸发器温度低,出风口处的风仍是冷风,约4℃,明显感觉到凉爽。
故障车出风口的冷风“时有时无”,冷热风“间歇”时间过长,达不到制冷的效果。在故障排除时,首先区分是空调电控系统故障还是制冷循环系统故障。利用故障诊断仪与车辆电脑通信,检测空调电控系统工作情况。由图2可以看出,压缩机电磁离合器继电器线圈是由发动机控制模块K20控制,利用故障诊断仪与发动机控制模块K20通信,利用故障诊断仪动作测试功能检测压缩机离合器,检测数据如图3所示,检测结果正常。
