单向离合器（SOWC）是GF9系列自动变速器应用的新技术，同时与倒挡相关联，所以有必要先系统了解它的工作原理。

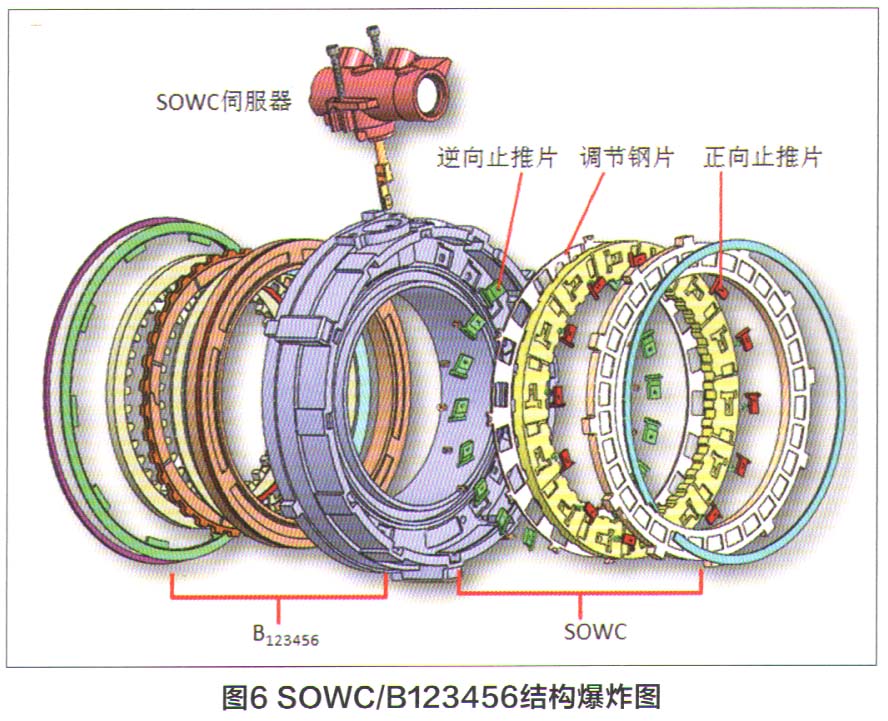

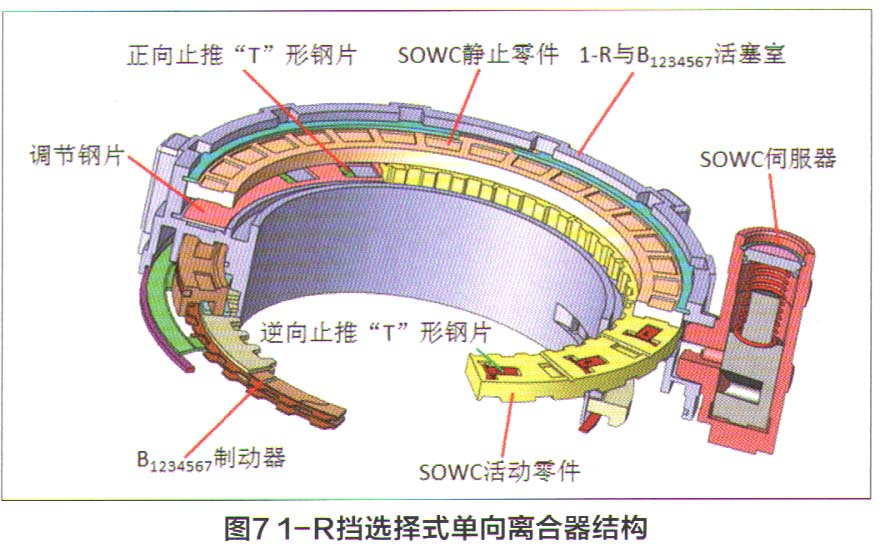

    单向离合器（SOWC）结构爆炸图如图6所示，1-R挡选择式单向离合器如图7所示。图7中，中间内齿为单向离合器，图示位置该离合器只能逆时针方向旋转。当伺服器活塞被液压顶起、弹簧被压缩时，SOWC下方“T”形钢片旋转上翘一个角度时SOWC被双向制动。正向止推“T”形钢片使活动零件只能单向旋转，逆向止推“T”形钢片使活动零件双向制动。

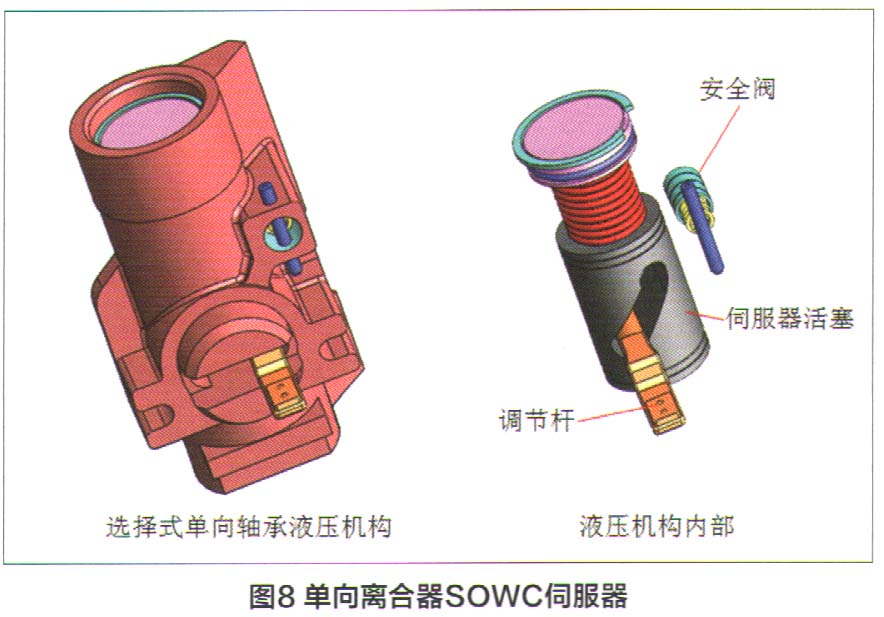

    单向离合器SOWC伺服器如图8所示。当液压顶压活塞时，弹簧被压缩，SOWC被双向制动，此时为R挡。

    通过对工作原理的了解，我们可以看出GF9系列变速器没有倒挡故障，应重点检查：5-7挡倒挡离合器、单向离合器（SOWC以及与倒挡相关联的电磁阀。由于单向离合器（SOWC采用的是新技术，更是我们检查重点中的重点。
