检修北京现代悦动发动机故障灯突然点亮
来源:本站整理  作者:佚名  2012-04-11 07:07:39

一辆行驶里程约46000km的2010年款北京现代悦动轿车,在行驶中发动机故障指示灯突然点亮。



故障诊断:维修人员接车验证故障后,确认该故障并非偶发,通过故障诊断仪进行全车系统扫描,发现发动机控制单元存有故障码:“P0296P0ST CAT 燃油修正稀《B1》。 ”如图1所示。



通过氧化 CO 和碳氢化合物的能力来表示催化器的效率,传动系控制模块(ECM)比较前后氧传感器的输出信号,从而确定后氧传感器的输出是否开始与前氧传感器的输出匹配。由于空燃比浓与稀状态不断转换,导致前氧传感器信号始终保持在高频率。催化器使后氧传感器频率降低。催化器损坏时 , 后氧传感器信号轨迹开始匹配前氧传感器的信号轨迹。这是因为催化器使氧含量饱和,不能利用氧把 CO 和碳氢化合物转化为 H2O和 CO2。催化器完全失效时,显示为前后氧传感器频率之间 100% 匹配。

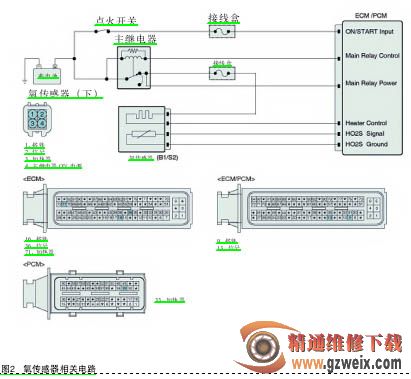

如果 B1S1 信号相对于 B1S2 控制器值提前,控制单元就会记录P2096。查看数据流发现后氧传感器变化缓慢,前氧传感器工作正常,用汽油压力表检查汽油压力,压力为260kPa 左右,在正常的范围之内。检查进气系统和排气系统是否存在漏气的现象,没有发现进气和排气漏气的现象。由于后氧传感器信号电压变化缓慢,怀疑后氧传感器和线路有问题,用万用表检查后氧传感器的线路(如图 2 所示),加热线的电源有 12V 左右,控制单元至氧传感器的线路都通,没有发现有短路和断路的现象,怀疑车主加的汽油太差导致后氧传感器

[1] [2]  下一页
