一辆行驶里程约2.4万km的悦达起亚赛拉图1.6 GL MT轿车。用户反映：把点火钥匙插入钥匙筒内，打开任意一个车门，4个车门锁按钮跳动。
    故障诊断：根据故障现象分析，BCM可能执行了钥匙回收功能。这种功能是为了防止在点火钥匙插入钥匙筒时车辆闭锁。故障原因可能有：BCM故障、门锁故障、线路故障等。

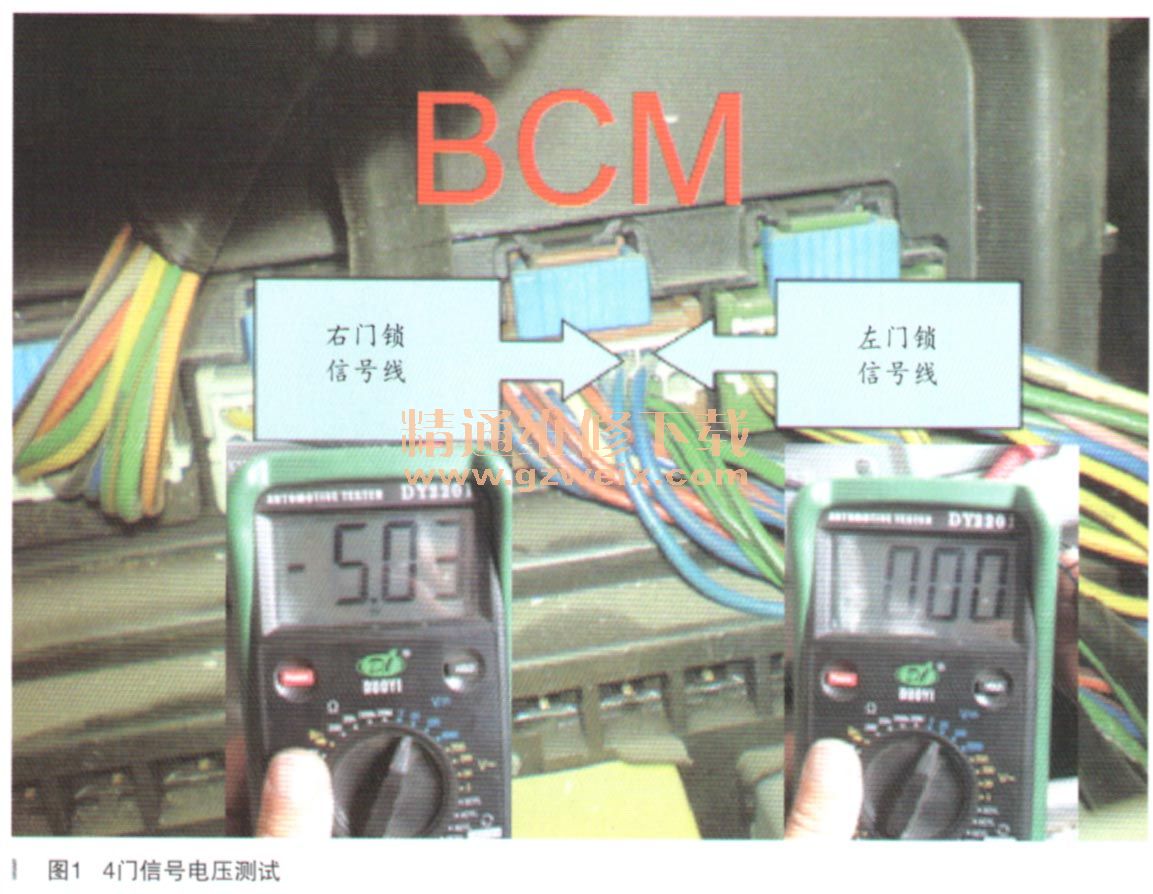

    首先检查该车是否有加装。检查发现此车装有防盗器，防盗器的信号线与4个门的门锁信号线接到了一起。拆除防盗器，发现故障现象变为打开右前门4个门的门锁跳动。根据钥匙回收功能的工作原理，在BCM输入端检查4门锁的信号电压。检杏发现在开锁状态下右前门信号－电压为5V，不正常。其他门信号电压为0V，正常。在4门闭锁状态下，4门信号电压均为5V，正常（如图1所示）。

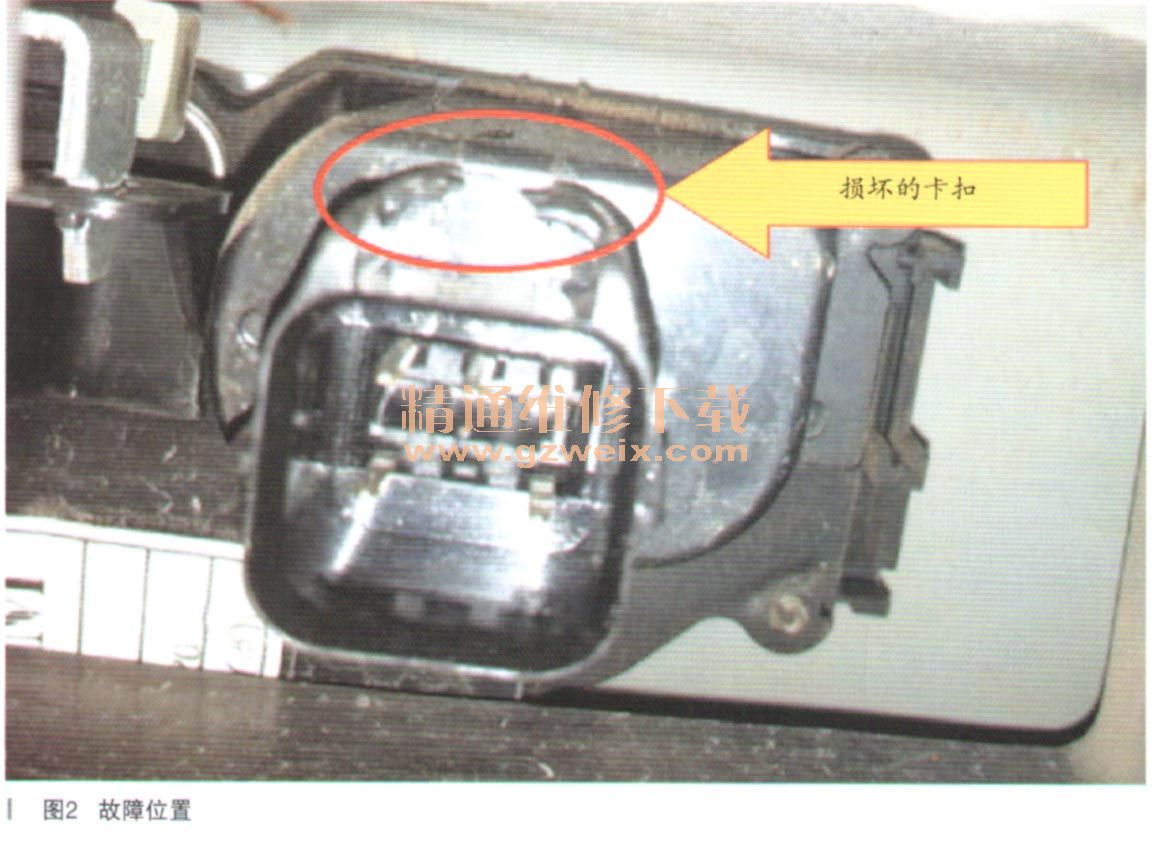

    通过以上检查，把故障点锁定在右前门。拆下右前门的钧饰板，检查发现右前门锁的线束卡扣已损坏，线束不能很好地插在门锁上，造成门锁信号线接触不良，BCM错误地认为此门锁在闭锁状态，反复控制开锁继电器工作，打开门锁（如图2所示）。

    经了解，此车出过交通事故，更换过车门。在非4S店内不规范操作，把门锁插头的卡扣损坏。
    故障排除：固定好右前门锁插头，故障排除。

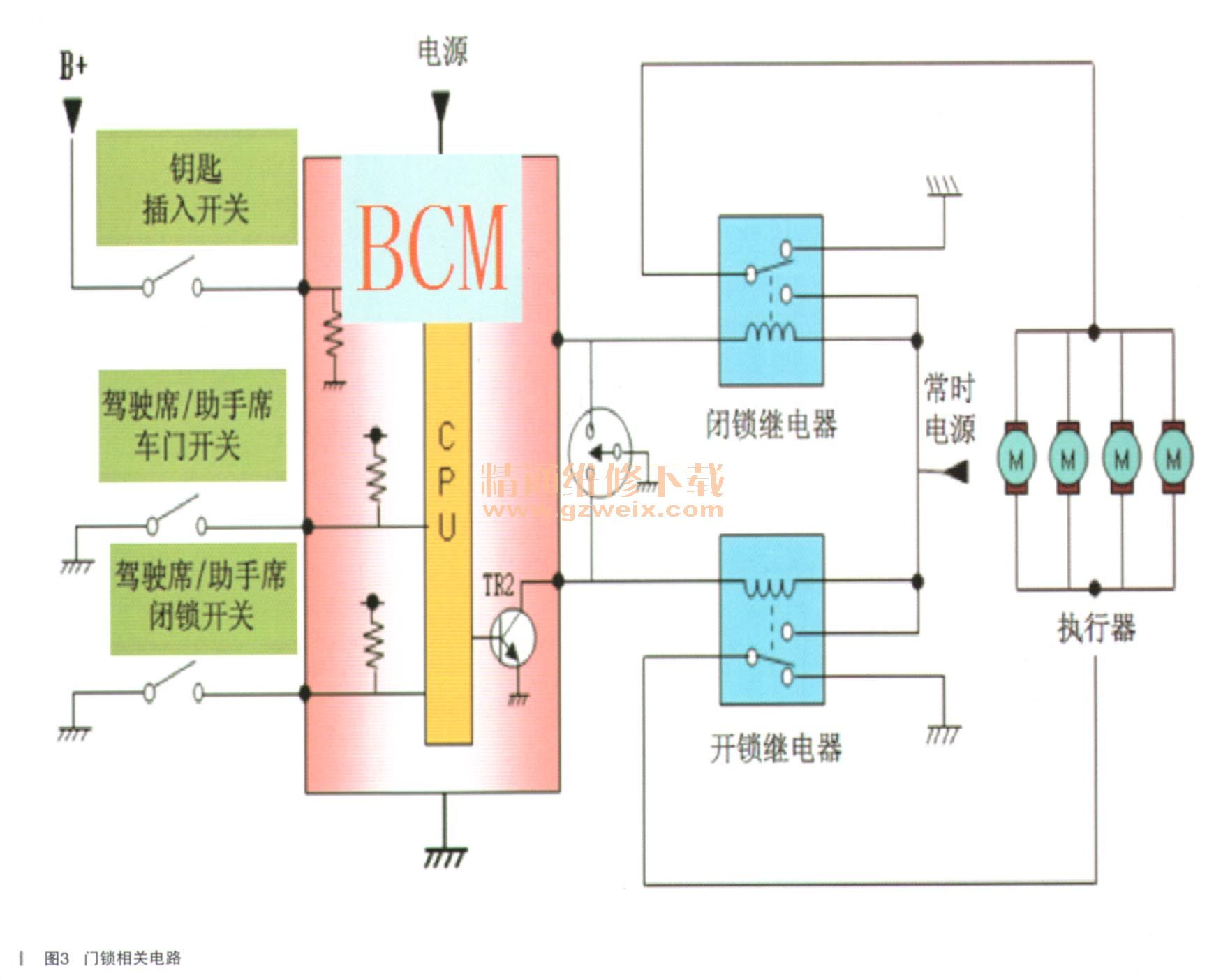

    故障总结：维修车辆时首先了解车辆的功能和工作原理。此车故障为门锁信号线开路，BCM误以为车辆闭锁，执行钥匙回收功能。介绍一下钥匙回收功能：在点火开关钥匙插入状态下，打开驾驶席车门，用闭锁机械钮闭锁时，0.5s后输出开锁信号1s，不允许锁门。一旦确认还处于闭锁状态，BC;M控制连续开锁输出，以防把点火开关钥匙忘在车内（如图3所示）。
