一辆行驶里程约12.5万km、搭载2.0L发动机和5速手动变速器的2008款起亚狮跑SUV。车主反映：该车在高速行驶时，中控门锁不上锁，停车后用遥控钥匙不能锁车，用机械钥匙锁主驾驶侧车门时，右后门不能锁住，其它3个车门能锁住。车主把车送到1家维修厂进行维修，维修人员告知该车中控电脑和门锁需要更换。考虑到更换中控电脑和门锁价格不菲，车主就把车开到我厂进行检查。
    故障检查与诊断：

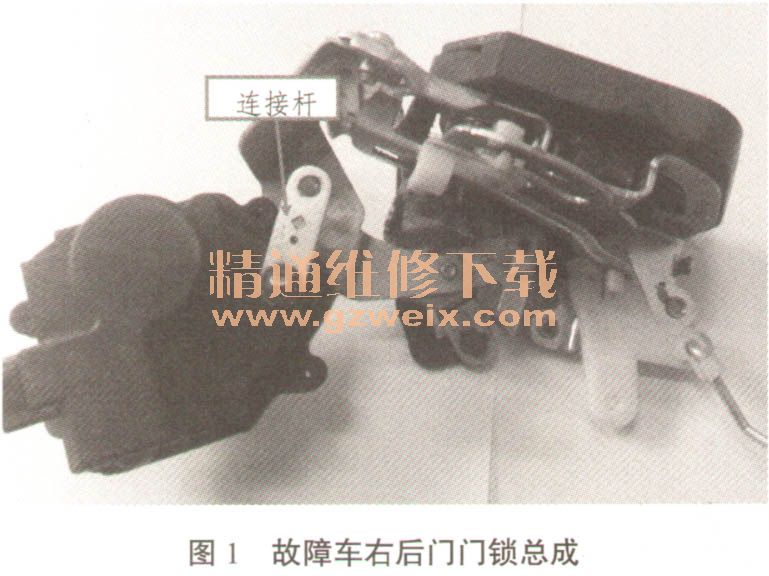

    接车后试车，当车速达到60k m/h时，中控门锁仍不动作，停车后用遥控钥匙不能锁住右后门，把车门关上，手动把4个车门机械锁拨到“锁止”位置，再按遥控钥匙上的“开锁”按钮。发现其它3个门均能解锁，只有右后门不能解锁。通过检查，我们初步判断应该是右后门闭锁器有问题。连接解码器KT600读取该车中控门锁系统故障码，无故障码显示。因为该车遥控器能正常“角军锁”其它3个车门，这就可排除中控门锁电脑有故障的可能。根据我们初步判断的结果，我们先把右后门玻璃上升到最高位置，拆下右后门饰板，再拆下车门内部靠近安装车锁位置的玻璃导轨，拧松固定门锁的3颗螺丝，取出右后门门锁总成。再用遥控钥匙操作“开锁”、“闭锁”按钮，看门锁总成连接杆动作情况，在操作过程中发现按“开锁”按钮时，连接杆动作幅度大，按“闭锁”按钮时，虽然电机动作声音大，但连接杆不动作。连接杆如图1所示。通过测试，我们肯定该车右后门的闭锁器有故障。

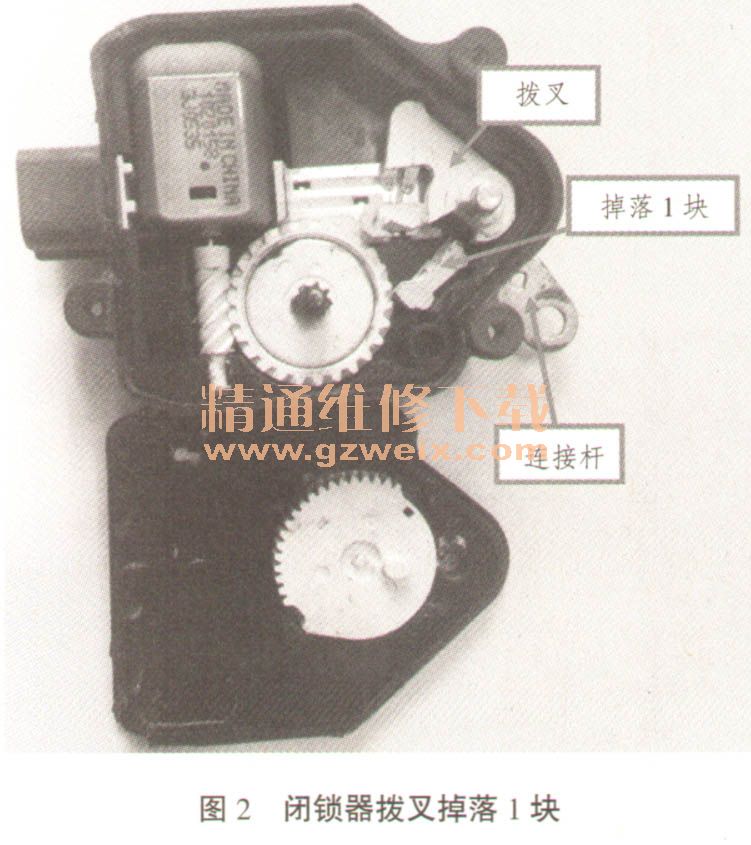

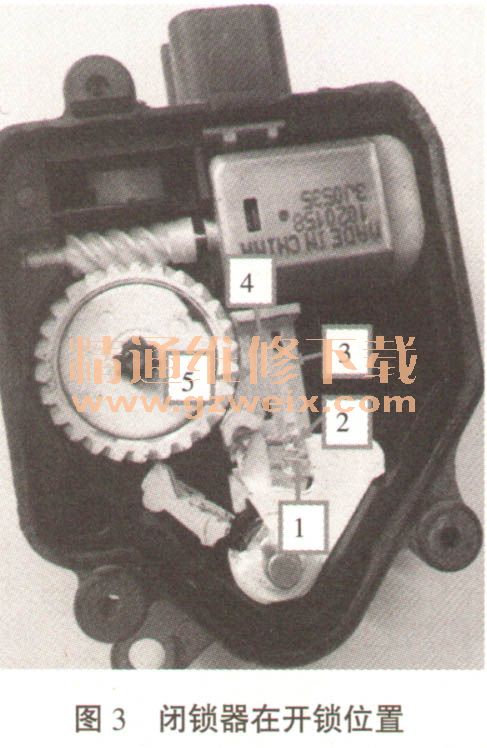

    从门锁总成上把闭锁器拆下来，拆开闭锁器，检查发现固定在连接杆上的拨叉断裂（如图2所示）。从闭锁器结构可以看出，当车门锁处于开锁位置时，闭锁器连杆位置处于如图3所示位置，此时拨叉上的触点“1”与“3”连接，“2”和“4”连接，传递给中控电脑1个开锁的位置信号。当车门锁处于闭锁位置时，闭锁器连杆位置处于如图4所示位置，此时拨叉上的触点“1”与“3”连接，“2”和“5”连接，传递给中控电脑1个闭锁的位置信号。由于拨又断裂，就会导致虽然电机动作，但“2”和“5”无法连接上，所以中控电脑接收不到右后门锁止信号。这样中控电脑就不能锁止其它车门，因为中控电脑认为右后门总是在开锁位置。
