东风悦达起亚K3轿车空调不制冷
来源:汽车维修技师  作者:佚名  2015-11-21 09:39:10

    一辆行驶里程约4.8万km,配备1.6L发动机,手动变速器的2013年东风悦达起亚K3轿车。该车因空调不制冷报修。

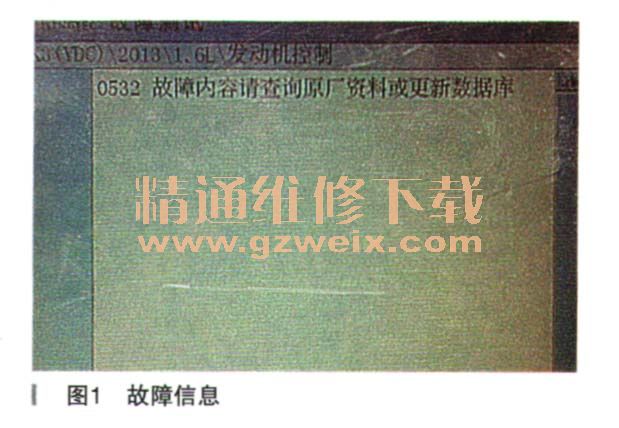

    故障检修:首先确认故障现象,着车开空调,将温度调到最低,并未听到空调压缩机吸合声音,空调的确不制冷,但AC开关能点亮。同时还发现发动机故障灯也点亮。使用诊断仪器检测有故障0532(如图1所示),经查得知此故障码内容为“空调压力传感器电路”。将故障码清除,未再次出现。检查空调制冷剂的量正常。读取发动机控制模块和空调控制相关的数据流,内容如下:

    A/C On条件         关闭
    空调请求到ECU
   (空调开关)        打开
    空调压缩机ON      关闭
    风扇高速           关闭
    风扇低速           关闭
    AC压力            6235.25hPa
    节气门打开         2.75%
    水温传感器电压     0.11V
    通过数据流得知,发动机控制模块能够接收到空调请求信号,水温和节气门开度信号也正常,并非因节气门开度过大发动机控制模块出于动力输出优先原则将空调压缩机关闭,也不是因水温过高发动机控制模块为防止发动机进甲步升高温度而关闭压缩机。故障可能原因有:
    1. 空调压缩机本身故障。
    2. 空调压缩机控制线路。
    3. 发动机控制模块故障。

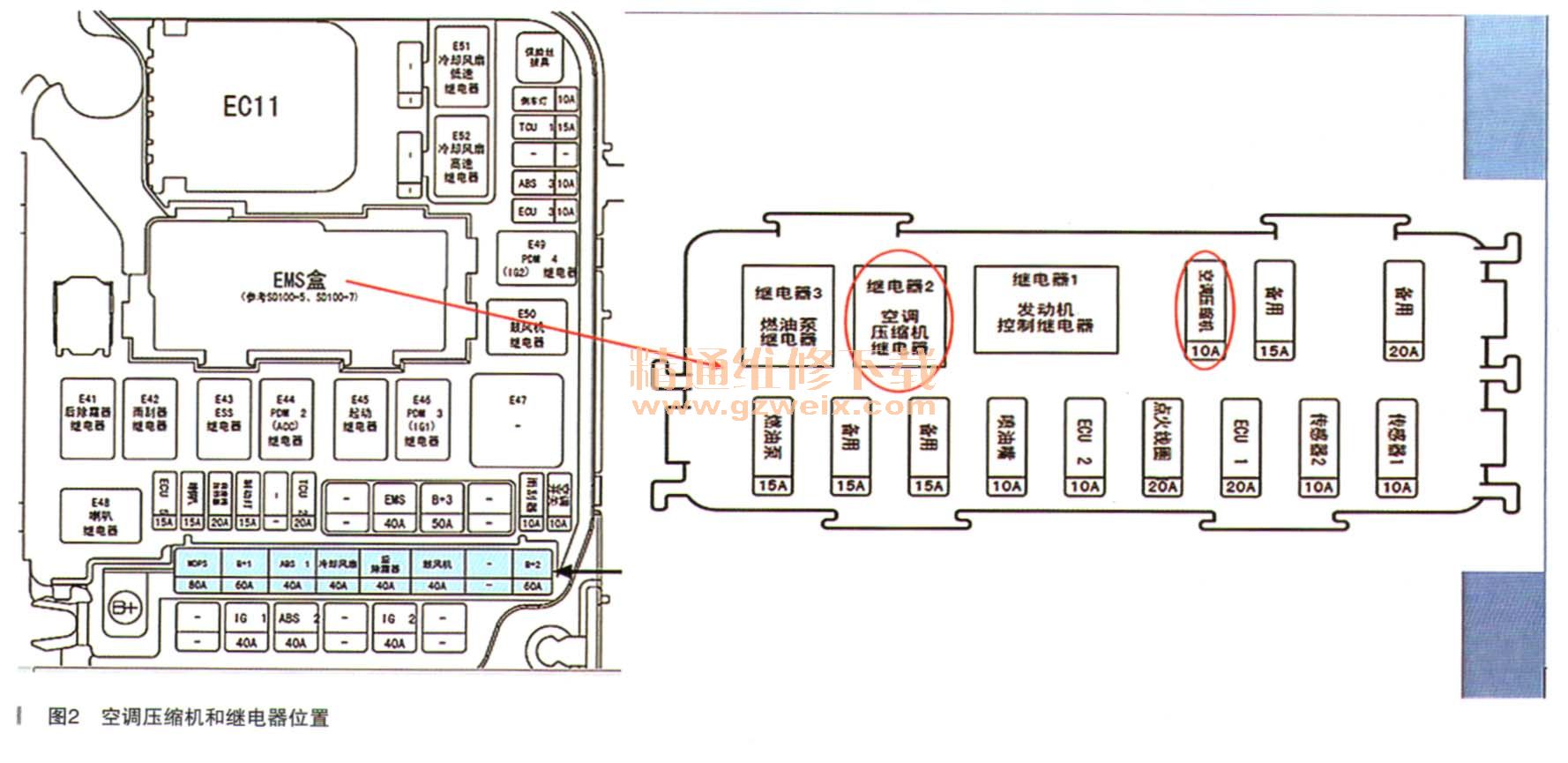

    经查阅维修资料得知,空调压缩机保险丝和继电器位于EMS盒内,EMS安装在发动机室保险丝&继电器盒内(如图2所示)。将EMS盒上盖拆下,经检查空调压缩机保险丝并未熔断,将空调压缩机继电器和燃油泵继电器互换,发动机仍然能着车,但压缩机还是不吸合,确认压缩机继电器工作正常。拆下压缩机继电器,用试灯测量继电器的线圈供电和压缩机供电,均正常。将EMS盒从发动机室保险丝&继电器盒上拆下,拔下连接器,找到空调压缩机电磁离合器的供电插脚,从蓄电池处直接连一根串上10A保险的导线向该针脚供电,空调压缩机正常吸合。从压缩机继电器线圈的控制线处连出一根导线,着车开启空调制冷,将一个连接蓄电池正极的试灯连到此导线上,试灯未点亮。

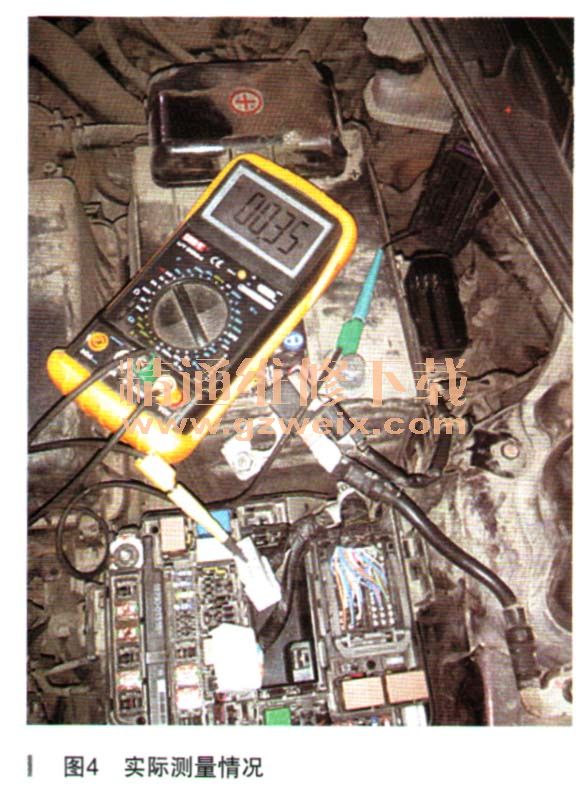

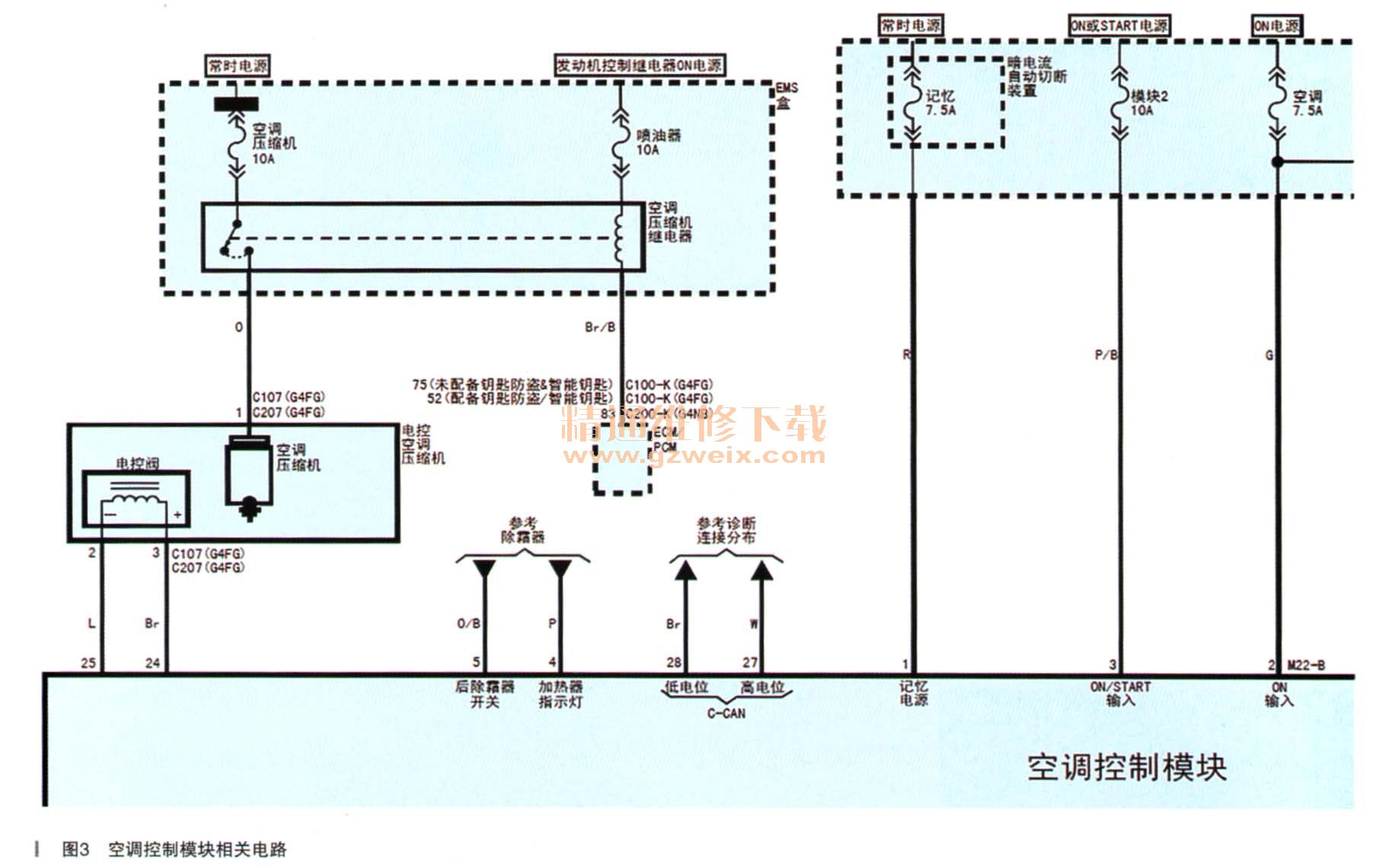

    查阅压缩机控制线路图(如图3所示)得知,压缩机继电器由发动机控制模块83号脚控制,但测量压缩机继电器线圈的控制线和发动机控制模块连接器83号脚并不导通,难道是线路开路了?仔细检查了线束外观,没有损伤的地方。加之车况较新,也未发生过事故,线路开路的可能性较小。是线路图有误?接着又测量了压缩机继电器线圈的控制线和发动机控制模块连接器其他针脚的导通性,发现和52号脚导通(如图4所示)。将EMS盒和发动机控制模块装复着车开空调制冷,发现空调压缩机吸合,制冷正常了。反复试车,故障未再出现。

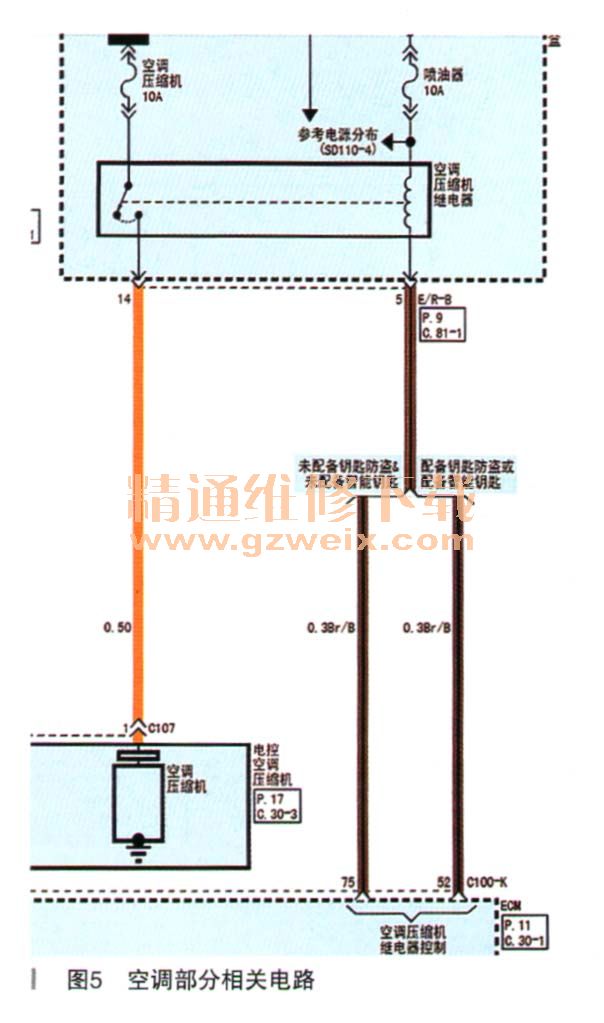

    经询问车主得知,此车不久前因不规范操作致发动机控制模块损坏更换过发动机控制模块,再想到故障码0532的设置,此故障应是发动机控制模块连接器安装不当导致。这时再看图3线路图,压缩机控制线旁是有“52(配备钥匙防盗/智能钥匙)”这样的标注的,不过“83”也确实挺误导人的。下来又仔细查看了空调部分的线路图,终于找到了标注较明确的那幅电路图(如图5所示)。
