故障现象:起亚K5 PHEV故障灯亮,显示请安全停车检查刹车系统(图1)

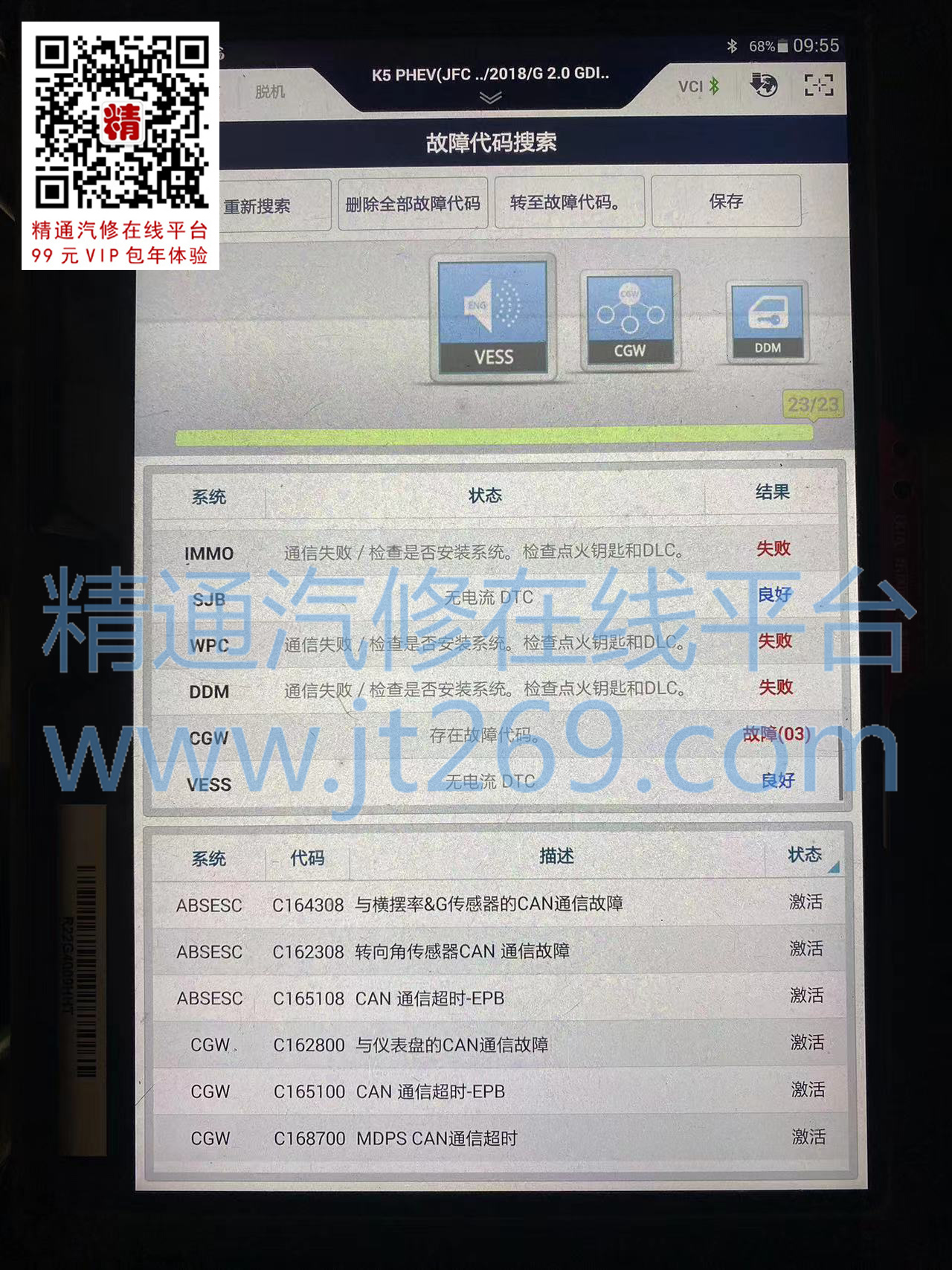

检查分析:电脑检测都是与CAN通信故障(图2)
一、分析
1.终端模块故障 2 线束故障 3.其他故障
二、检查
1、测量MDPS控制模块高低电位电压正常,电阻为121Ω(正常为60Ω),分析线路有可能断路。

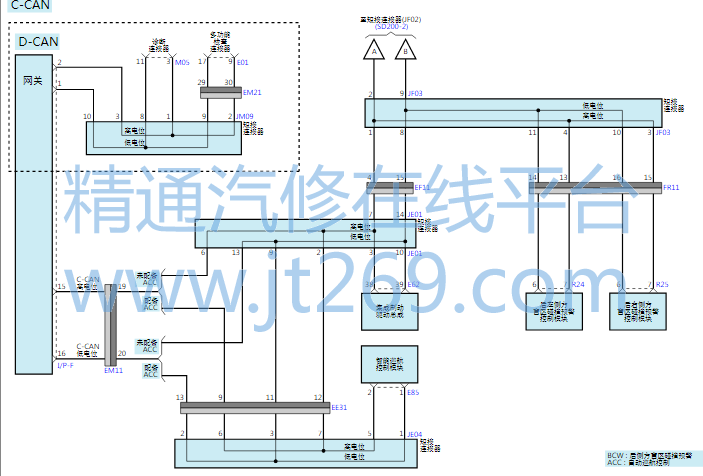

2、断开MF11测量母插头有121Ω公插头为无穷大,在断开EF11测量公插头为无穷大母插头有121Ω,说明MF11与EF11之间断路。

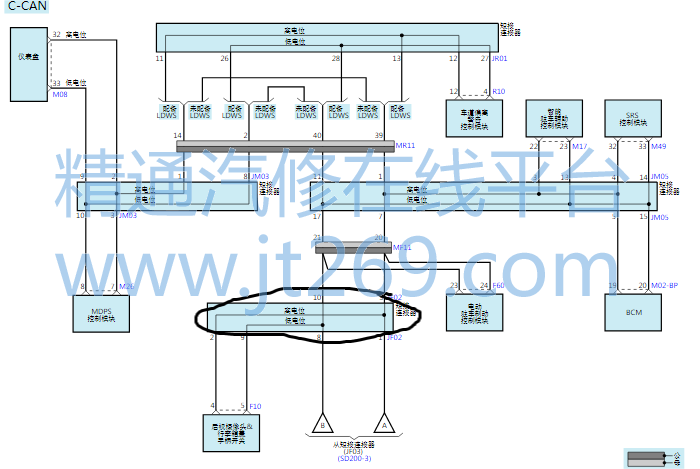

4、MF11与EF11之间有两个短接连接器,查到JF02短接连接器发现丢失。
5、配上短接连接器试车正常
措施:配上短接连接器
