标致307轿车刮水器故障排除
来源:汽车电器  作者:佚名  2017-10-03 08:39:29

    一辆行驶里程约2.6万km的标致307自动挡轿车。客户反映:该车启动发动机后,刮水器就一直缓慢地自行摆动,因此到4S店进行检修。
初步诊断:接车后,首先对刮水器故障进行验证,确实存在上述故障现象,且在接通点火开关但不启动发动机时刮水器就自行左右摆动了。使用Diagbox专用诊断仪对车辆进行故障码检测,结果刮水器控制的各项功能都正常,未发现故障代码;进一步调取网关电脑(BSI1)的故障日志,有1个F032故障码----与刮水、亮度传感器之间无通信,未定;另1个F5FF故障码----BSI意外重新初始化故障,故障性质未定;还有1个F00 A故障码----转向盘下方的开关模块,CAN故障,故障性质未定。实际上并没有明确的故障记录。由此可以诊断:如果刮水器有故障,其可能存在的原因有以下几方面:网关电脑BSI1自身存在故障降级、转向盘集控模块COM2005存在降级、熔断丝盒PSFI存在降级、刮水电机的开关故障或线束及连接器故障等。

    故障检查:
    1检查前准备----刮水器故障关联电路分析

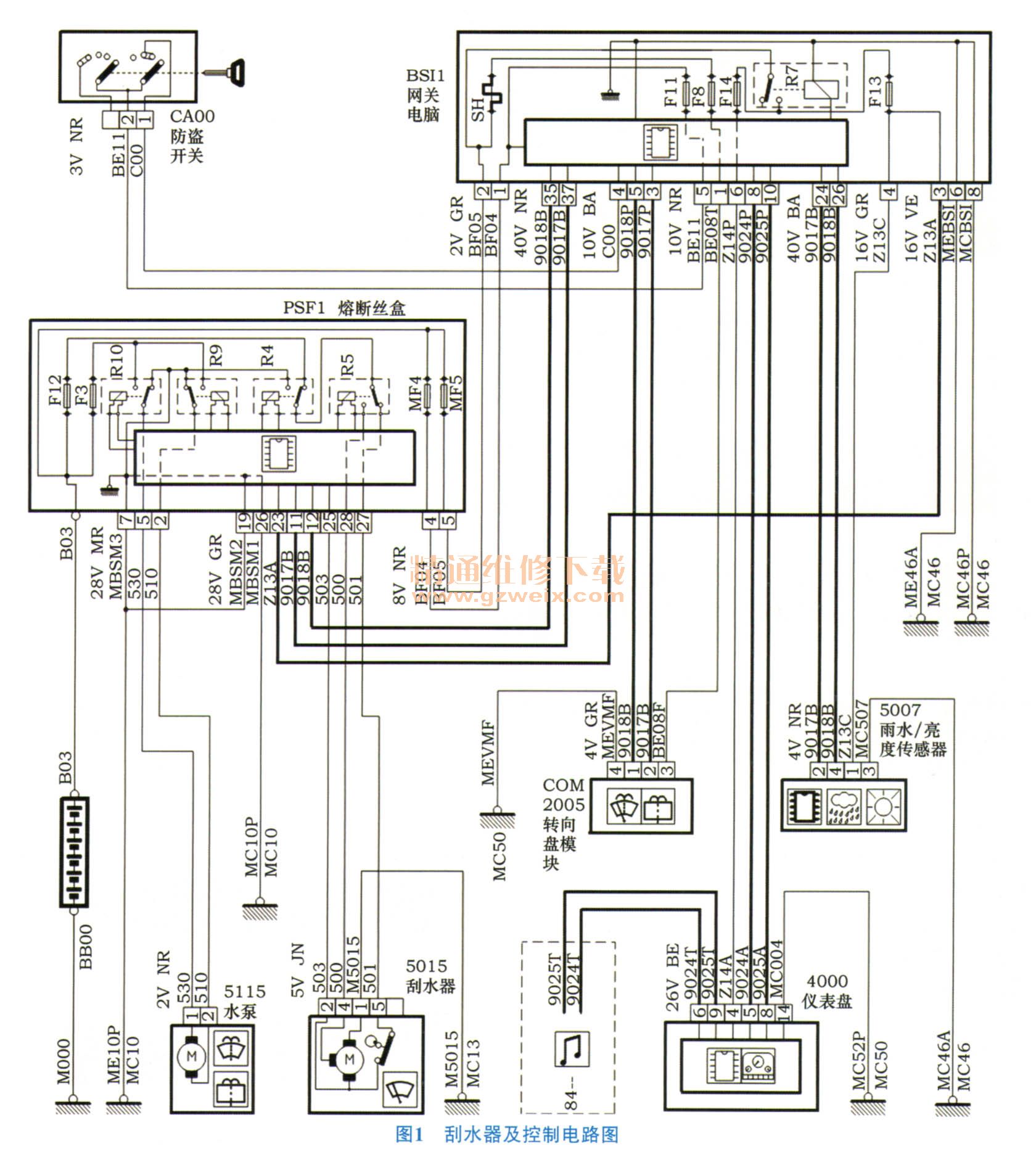

    调取刮水器控制电路图(图1),进行关联故障分析。

    1)网关电脑BS11的功能:包括刮水器及玻璃升降器继电器的控制、转向灯中央延时控制、不同照明控制,并协调I/S CAN、舒适CAN、车身CAN不同网络之间的通信等。因此,刮水器故障与网关电脑有关联。
    2)发动机舱一熔断丝盒(PSF1)的主要功能如下:分配发动机罩下的电气供电、切换发动机罩下的某些制动器、将功率传输至网关电脑BSII、车身网的通信、允许获取来自发动机罩下传感器的信号并控制刮水器的水泵和刮水器电机的运行等。所以,刮水器故障与熔断丝盒有关联。
    3)转向盘模块(COM2005)除了刮水器自动刮水功能的控制以外,还包括电动座椅功能的控制,自动前照灯开关、巡航限速开关及调节等功能。因此,刮水器故障与转向盘模块有关联。
    4)车身CAN把网关电脑BSI1、熔断丝盒(PSF 1)和转向盘模块(COM2005)联系在一起,所以刮水器故障与车身CAN的工作有关联。
    2 检查步骤1----检查刮水器相关控制单元及电路
    由于在初步诊断时,诊断仪没有明确故障代码存在,因此,首先检查车辆相关线路是否有故障。根据网关电脑BSI1的诊断日志进行检查,刮水器本身没有出现故障日志。使用万用表检查熔断丝盒的供电熔断丝F12、F13、MF4和MF5(图1)也没有发现问题;同时检测9017、9018车身CAN网线,线路完好,通信无故障。根据工艺文件的方法与检测要求,如果转向盘模块有故障,则此时刮水器始终会出现低速工作,为此,采用备件替代的方法,使用同一款车型的配件替换COM2005后,故障仍然存在。当断开4V GR插接器后又出现刮水低速工作现象,且近光灯点亮,说明故障位置不在转向盘模块中。
    根据BSI1诊断工艺的要求,对BSI1尝试了软件下载和自动配置,并在车身CAN网正常工作的情况下替换熔断丝盒(PSFI)进行验证,故障现象依旧,说明故障位置也不在BSI1和PSF1这2个控制单元中。
    3 检查步骤2----刮水器电机的电路检查
    在一个完整的刮水器电路中,可以对供电部分、信号处理和控制执行部分进行综合检测。
    因此,断开蓄电池检查刮水电机线束的搭铁及其绝缘情况,电路工作正常。按照电路图检查刮水器 (5015)5VJN的线束插接器,当刮水控制开关置于OFF时,4号针脚检查到4.4V的电压。由于PSF1本身没有故障,在没有正常的工作指令时,4号针脚却输出一个4.4V的电压给刮水电机这是不正常的。

[1] [2] [3]  下一页
