一辆行驶里程约14.5万km的东风标致轿车。该车开空调时，空调压缩机吸合，风扇不转，空调不制冷。
    诊断排除：根据故障现象，可能存在的原因是：风扇本身故障、双速风扇总成电控单元到发动机ECU线路存在故障、空调系统存在故障、双速风扇总成电控单元存在故障及其它故障。

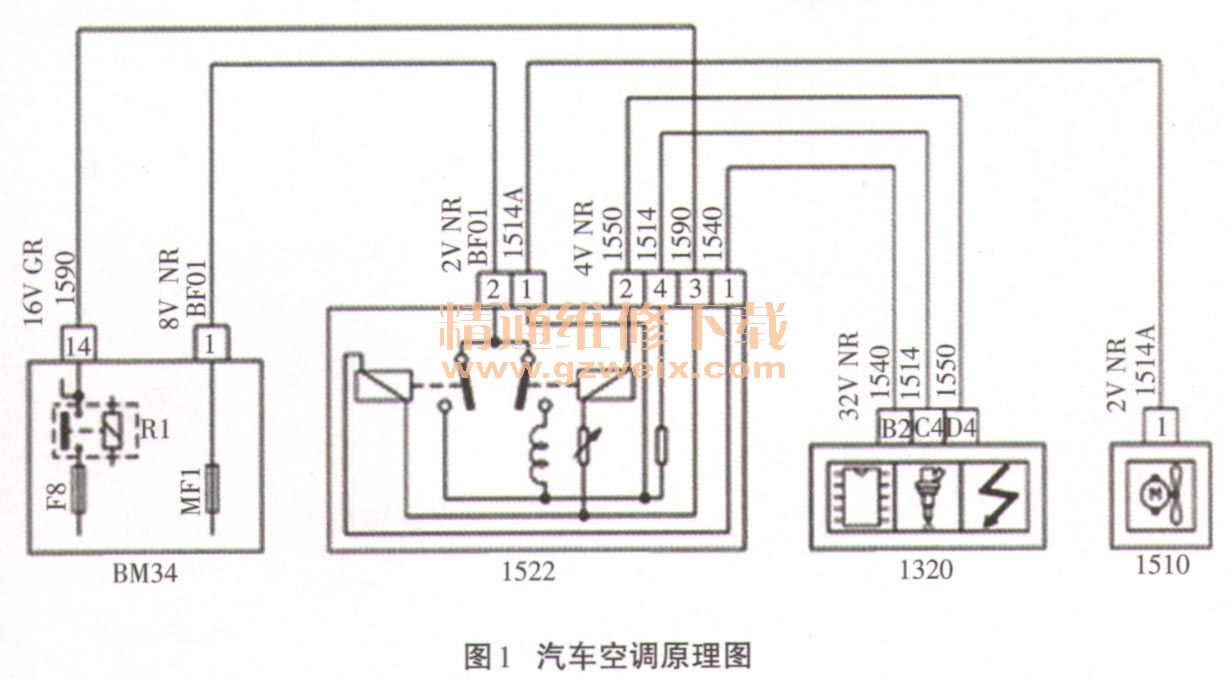

    使用PP2000进入执行器，对风扇进行激活，激活低速风扇，风扇运转；激活高速风扇，风扇运转，排除双速风扇总成电控单元存在故障的可能。接下来查找维修手册相关电路（如图1所示）。

    检测1320到1522线路供电正常，没有短路或断路现象。启动发动机重新检测空调压力，从压力表上观察，高压压力低，回收制冷剂，重新抽真空加制冷剂，开空调，风扇转了，制冷正常，大概2～3rnin又不制冷，至此判断应该是膨胀阀堵塞打不开，造成高压偏低，也怀疑压缩机本身损坏了。先更换膨胀阀，故障依然存在，更换压缩机，故障排除。故障排除后再次测量空调压力，正常。最后为保险起见，更换压缩机，膨胀阀，空调高低压管。
    故障小结：车辆使用年限过久，空调管路没有清洁保养，导致空调管路堵塞，压缩机损坏。
