一辆2010年长城炫丽1.3L轿车（型号为CC7132SM06，搭载AMT）。该车变速器故障灯常亮，仪表偶尔显示故障代码为70，且变速器、，其他挡位工作正常。
    故障诊断：试车发现，当换挡操纵杆处于手动挡时，变速器由1挡升到4挡一切正常，但由4挡升5挡时，变速器故障灯点亮，仪表显示的故障代码为70；当换挡操纵杆处于R挡时，变速器故障灯也会点亮，同时仪表显示的故障代码也为70。查看长城炫丽车AMT系统故障代码表，可知故障代码70的含义为选挡机构故障。推断可能的故障原因有：选挡电动机、选挡传感器及其线路故障；电动换挡控制器故障；变速器机械故障;TCU故障。
    检查选挡电动机及选挡传感器导线连接器的连接情况，均正常，且选挡传感器内部没有进水的痕迹。难道是电动换挡控制器内部的机械故障？将电动换挡控制器拆离变速器后，再将电动换挡控制器的导线连接器重新连接，然后进行AMT系统自学习及离合器起步初始位置标定，发现选挡电动机及换挡电动机均能正常工作，并且变速器故障灯能正常熄灭。由此排除换挡控制器、TCU及相关线路存在故障的可能，怀疑变速器内部机械部分存在故障。

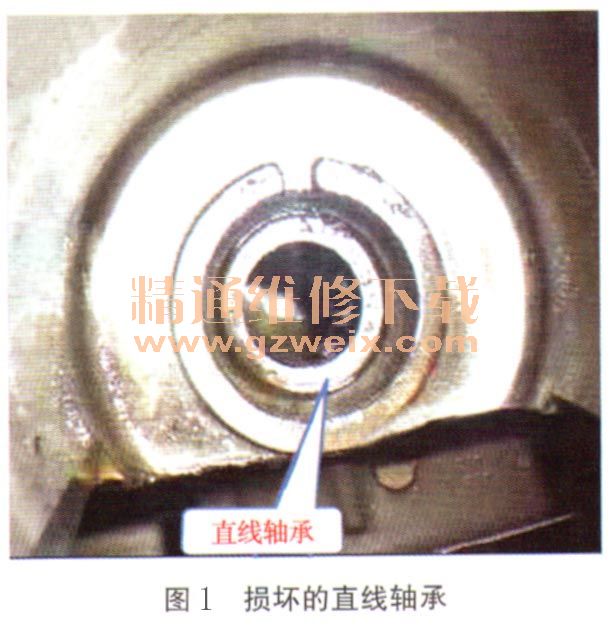

    按照维修手册拆检变速器机械部件，发现电动换挡控制器选挡轴直线轴承损坏（图1），轴承内部钢珠脱落，从而造成换挡时卡滞，无法换挡。

    故障排除：更换损坏的直线轴承后试车，故障现象消失，故障排除。

    链接：AMT的选档换档系统可分为电控气动、电控液动和电控电动3种，较常见的为电控液动式和电控电动式AMT。采用电控液动式AMT的车型有奇瑞QQ3，名爵MG3、别克新赛欧等；采用电控电动式AMT的车型有长城炫丽、众泰5008、昌河铃木北斗星等。
