一辆行驶里程约500km、配置4D20M国六柴油发动机、6速手动变速器的2019年长城皮卡。用户反映:该车仪表上尿素液位报警灯闪烁,同时提示“尿素系统故障,行驶已超过50km”,最高车速只能达到50km/h。
故障诊断:启动发动机,仪表上发动机故障灯常亮,同时尿素液位报警灯闪烁,提示“尿素系统故障,行驶已超过50km”,如图1所示。用户以为尿素不足,已经添加过尿素,而且添加尿素时,是在关闭点火开关的情况下进行的,可是加满尿素后故障依旧。
长城炮4D20M国六柴油
增压发动机,尾气排放利用
SCR尿素喷射系统对尾气进行净化,喷射的尿素在高温下产生NH3和尾气中的NOX化合物在催化转化器中发生反应(如图2所示),NOX化合物被催化还原成无害的氮气和水,大大降低尾气中的NOX化合物排放量,从而达到国六排放要求。当尿素系统出现故障,仪表会提示“尿素系统故障,请入站检查”,如车辆带故障行驶超过50km,最高车速将被限制在50km/h。

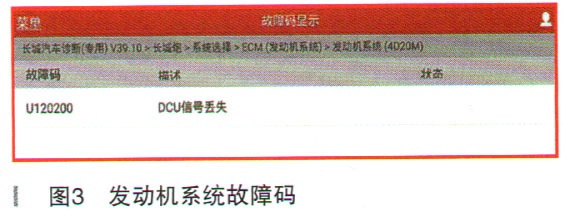

该车仪表提示“尿素系统故障,行驶已超过50km”,说明尿素系统出现了故障未及时排除并进入限速模式。首先读取尿素喷射系统故障码,发现诊断仪无法进入DCU(尿素喷射单元),进入发动机
ECU读取故障码为U120200 DCU信号丢失,如图3所示。

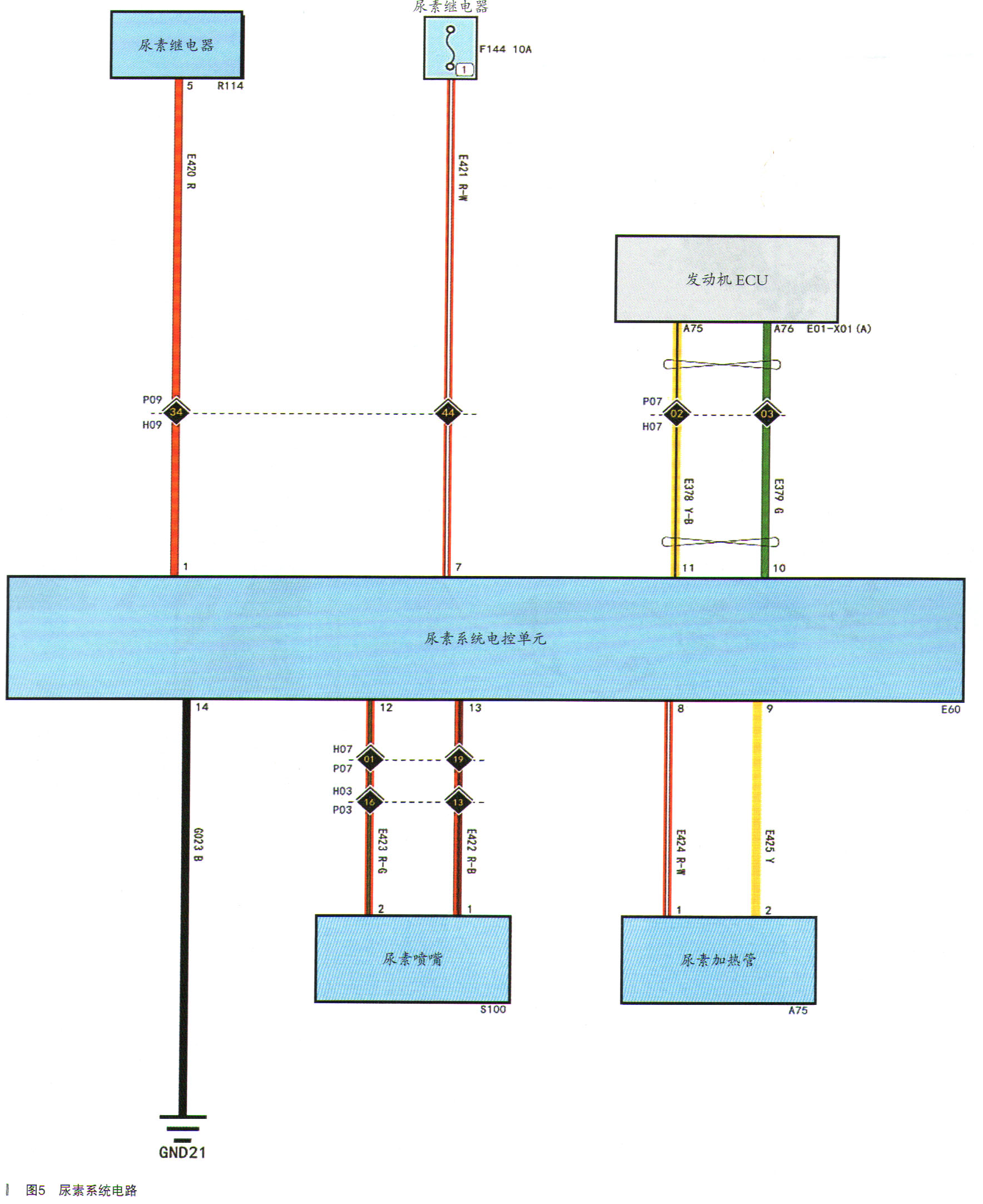

检查发现1号保险盒尿素单元F4415A保险熔断(如图4、图5所示),此保险为DCU单元的IG电保险,换上备用保险立刻熔断。拔下保险,用试灯连接保险两个插孔,试灯能够点亮,说明保险输出端至DCU单元的线路或者DCU单元本身有搭铁。
