长城柴油车预热系统工作原理及故障诊断
来源:本站收集  作者:佚名  2015-03-12 08:03:59

    柴油发动机的低温启动性能是柴油车的重要性能指标之一,它不仅关系到整车的效率,还影响其排放指标、油耗和使用寿命。为了解决柴油发动机低温启动困难的问题,长城哈弗H3,H5及风骏等柴油车均采用了博世的预热系统。本文主要介绍长城柴油车预热系统工作原理及故障诊断,希望能对广大同仁有所帮助。
    1.预热系统工作原理

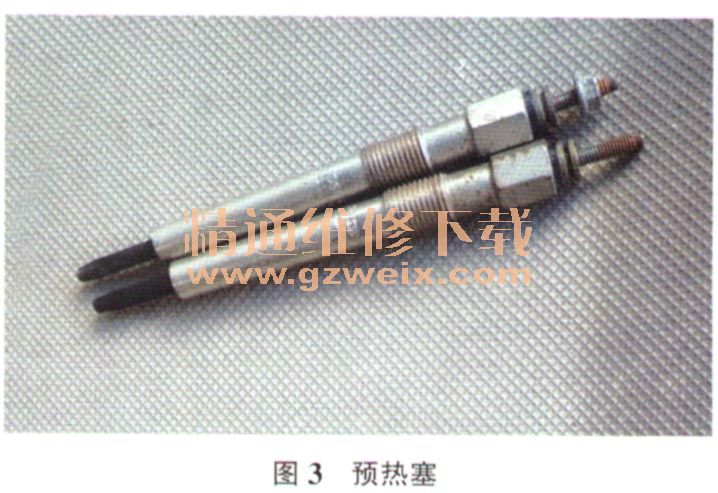

    如图1所示,长城柴油车预热系统主要由预热控制器(GCU,图2)、发动机控制单元(ECU)、预热塞(图3)及预热指示灯等组成。接通点火开关,发动机控制单元根据发动机冷却液温度信号控制预热及预热时间,若发动机冷却液温度低于设定值(约25℃),发动机控制单元即向预热控制器端子K发出预热指令(搭铁信号),同时点亮预热指示灯(图4);预热控制器接收到预热指令后,其内部的预热继电器吸合为预热塞提供电源,预热塞加热,提升燃烧室温度(加热温度约为850℃),从而缩短发动机启动时间;加热结束后,预热指示灯熄灭,此时便可启动发动机了。








    2.预热系统故障诊断

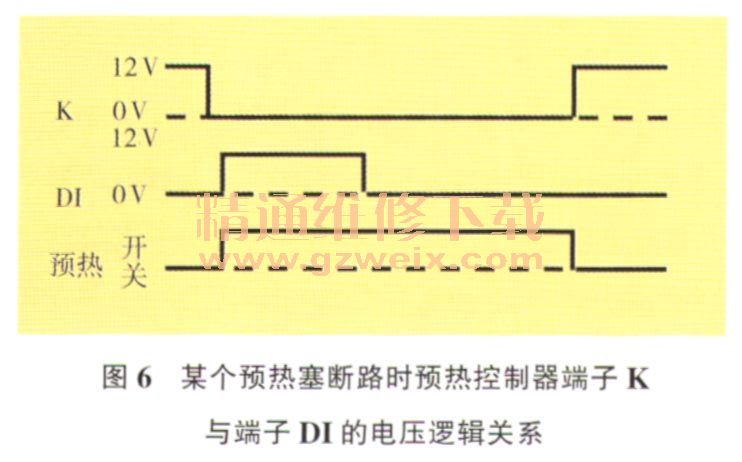

    发动机控制单元通过监测预热控制器端子K与端子DI的电压逻辑关系来分析预热系统的故障。如图5所示,正常情况下,预热控制器端子K与端子DI的电压始终是相反的,即在预热系统不工作时,端子K为高电压,端子DI为低电压;在预热系统工作时,端子K为低电压,端子DI为高电压。图6为某个预热塞断路时,预热控制器端子K与端子DI的电压逻辑关系。
