长城炫丽车机械式自动变速器故障诊断
来源:本站收集  作者:佚名  2015-01-25 09:09:47

    如图1所示,长城炫丽车机械式自动变速器(Automated Mechanical Transmission,简称AMT)以手动变速器为基础,将离合器及换挡拨叉等靠人力操纵的部件通过电动机实现自动操纵,其主要由变速器控制单元(TCU),电动换挡控制器、电动离合控制器及安装过渡板组件等部件组成。

    如图2所示,TCU收集传感器信号,根据车辆行驶工况和驾驶人的驾驶意图按照设定的换挡规律,选择合适的挡位和换挡时机,控制换挡执行机构模拟熟练驾驶人的换挡动作(包括对离合器、变速器和发动机的联合控制)进行自动选挡和换挡。

    2.1长城炫丽车机械式自动变速器的主要部件
    2.1变速器控制单元(TCU)

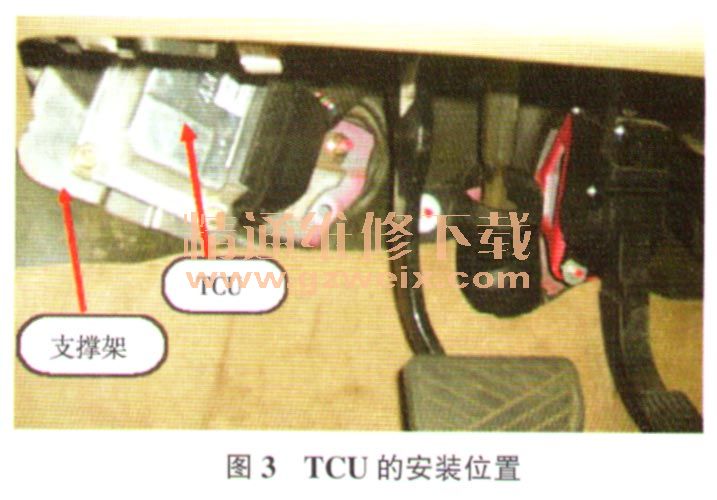

    TCU安装在制动踏板附近(图3)。拆装TCU时,必须先断开点火开关,再断开蓄电池负极接线,严禁用手或其他导体接触TCU端子。

    2.2电动离合控制器

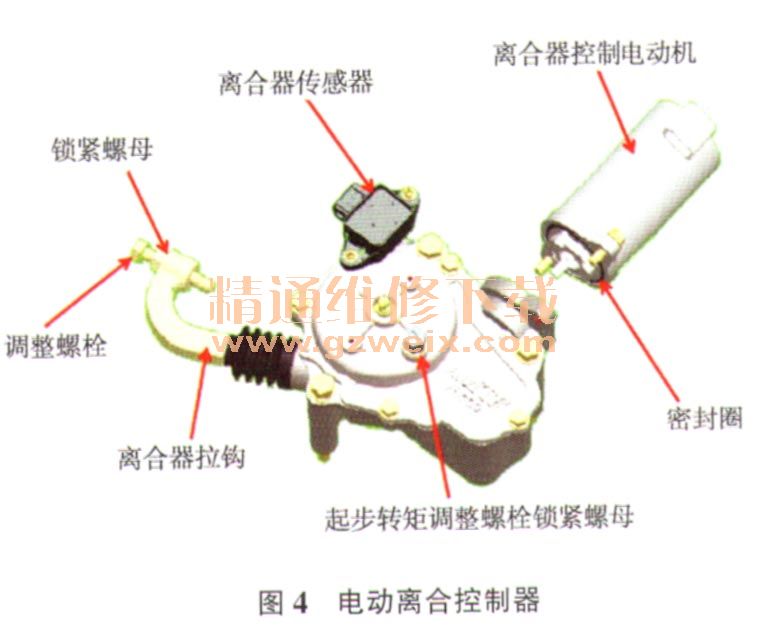

    电动离合控制器的结构如图4所示。在安装电动离合控制器时,确保电动离合控制器处于结合状态,旋转调整螺栓改变螺栓的伸出长度,当调整到完全消除分离轴承与分离爪的间隙后,再将调整螺栓旋紧1圈(向离合器分离杠杆方向),然后拧紧锁紧螺母。离合器间隙调整后,用手拉离合器拉钩,有拉弹簧的感觉,行程大于3 mm。

    2.3电动换挡控制器
    电动换挡控制器的结构如图5所示。电动换挡控制器安装到变速器上后不需要调整,因为电动换挡控制器在出厂时,各部位已经调整至最佳位置。当第1次启动系统时,TCU会自动标定电动换挡控制器的状态。

    2.4换挡操纵杆
    换挡操纵杆的结构如图6所示。严禁拆卸换挡操纵杆的传感器护板和传感器,否则会导致传感器输出电压错误。

[1] [2]  下一页
