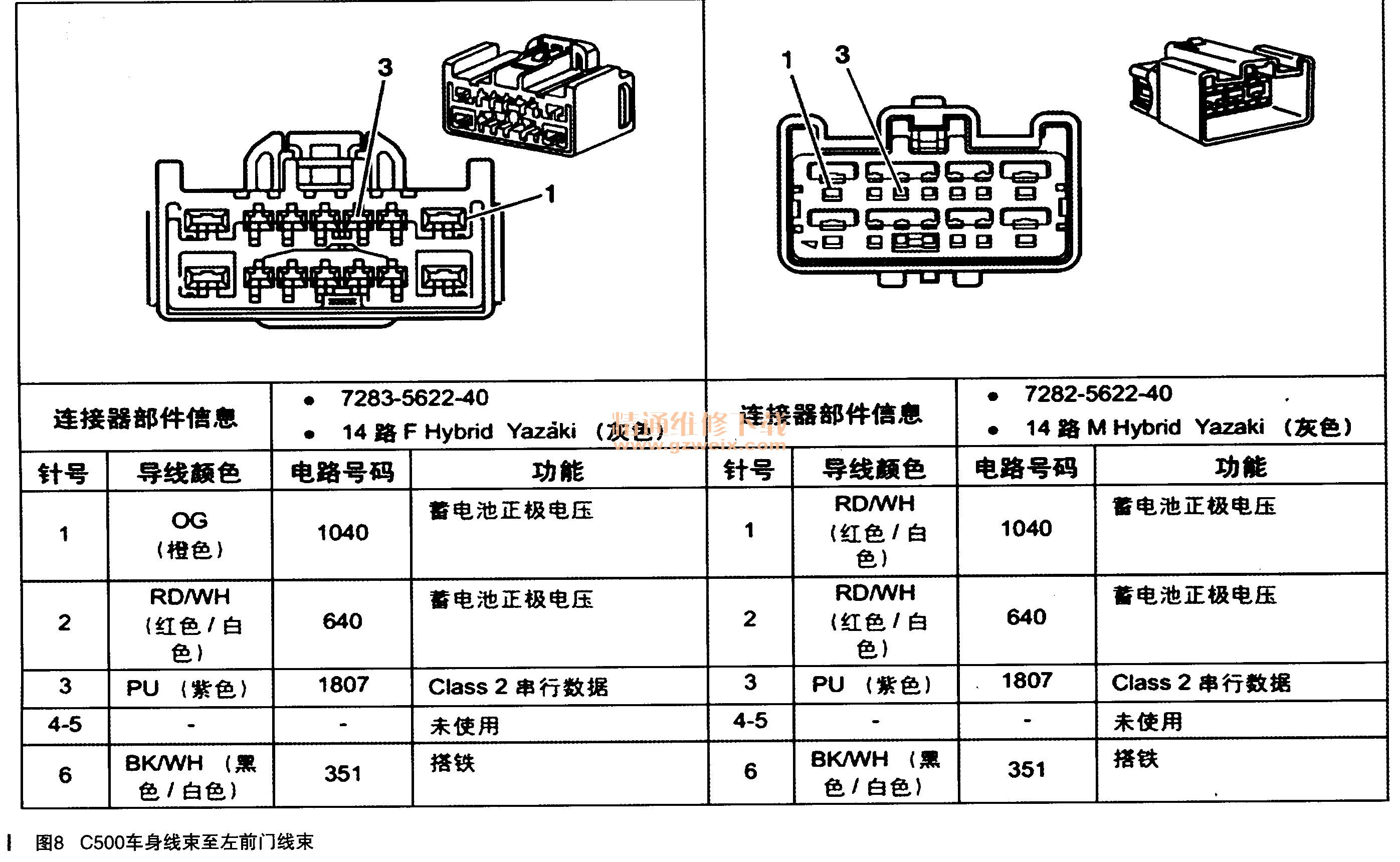

从故障现象结合电路图可以初步判断,问题应该是在左前门相关线路或者模块。首先用TECH2WIN+MDI诊断仪检测,发现驾驶员车门开关总成DDSA无法进入,也就是通信不了,检查左前门模块的供电和搭铁,正常,接下来测量驾驶员车门开关总成DDSA的供电与接地,发现也正常,跟着测量驾驶员侧车门模块到驾驶员车门开关总成DDSA的Class 2串行数据线路,无短路和断路,再拔出车身线束至左前门线束的C500插头,发现插头进水,处理好插头内的积水,故障依旧,C500插头的3号脚紫色线为Class 2串行数据线(如图8所示),用万用表测量其与驾驶员侧车门模块和其他3门车门模块并无短路或者断路,线路正常。用TECH2WIN+MDI诊断仪进入驾驶员侧车门模块做动作测试,车门玻璃、电动门锁、
电动后视镜都可以正常动作,这就证明驾驶员侧车门模块没有问题,与其他车门模块的通信也是正常的。
仔细询间客户故障发生的情况,客户说是前几天下雨忘记关车窗玻璃,就出现该故障,于是拆下驾驶员车门开关总成DDSA,分解开关后发现内部有进水的痕迹,用酒精处理以后,故障还是依旧,判定驾驶员车门开关总成DDSA因进水损坏,导致玻璃升降、电动门锁和电动后视镜的信号无法通过Class 2串行数据线发送出去,出现如前描述的故障。
故障排除:更换驾驶员车门开关总成DDSA,故障排除。
