道奇酷博雨刮器和喷水电机不规律工作
来源:汽车维修技师  作者:佚名  2017-09-15 09:17:33

    一辆行驶里程约16.3万km、配置2.0L发动机的2008年道奇酷博。该车在行驶时雨刮器电机总是不规则工作,实际上驾驶员并没有操作雨刮器开关。
    故障诊断:接车后确认了故障,发动着车后在原地不走车,雨刮器就无规律工作,不但如此,偶尔喷水电机还会工作。
    接到此故障车后,感觉到故障比较复杂,一方面我们维修此类车型比较少,另一方面因为故障没有规律,并且资料也较少,可能比较难修。我们要先找到一个思路,根据上述现象,可能是存在电磁干扰。于是,检测蓄电池电压,发现当雨刮器无规律工作时,蓄电池电压轻微下降。
    怀疑蓄电池内阻过大,无法吸收电磁杂波,于是并联一块备用蓄电池后试验,结果故障现象仍旧存在,排除了蓄电池引起故障的可能性。
    按照干扰的思路,接着怀疑是不是点火系统出现问题或是发电机引起干扰。我们进行了另外一个试验,将点火开关打开,不着车的情况下,看是不是雨刮器还会自己动作:结果,经过试验,雨刮器仍旧会自己工作,只是动作的频率稍低了一点,看来并不是干扰引起雨刮器误动作,应该另有原因。
    接上诊断仪,从数据流中观察看车身控制模块是否收到了雨刮器开关的信号。经过试验,发现在车身控制模块的数据流中观察到了雨刮器开关动作的数据,并且还看到了喷水器开关动作的数据。
    诊断工作到此,有点出人意料,看来问题应该在以下3个方面:车身控制模块本身、相关线路以及雨刮器开关。于是,拆开组合开关罩检查。

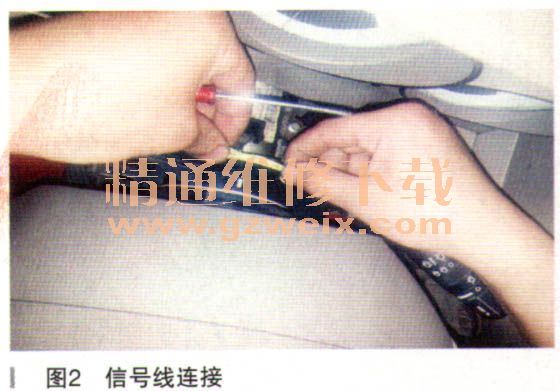

    该车的组合开关分为两部分(如图1所示),左侧为大灯开关,右侧为雨刮器开关和自动巡航两部分。并且右侧的开关从属于左侧,电源先到左侧开关,在左侧开关内部有电路板,而右侧开关相对简单,是通过7根信号线与左侧产生关系(如图2所示)。按结构分析,有可能是从左侧到右侧的7根信号线与插头存在接触不良。

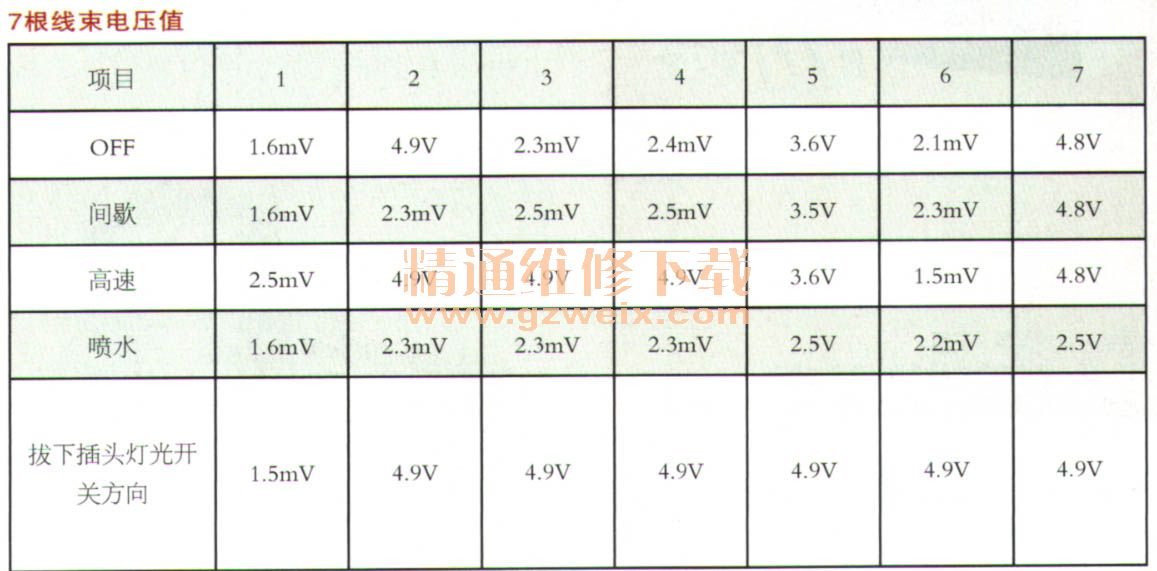

    试着调整这7根信号的端子,希望能够排除故障,但经过试验,故障现象仍旧存在。于是,用万用表检测7根导线的各脚电压,经过检测得到这7根线电压数据如表所示。

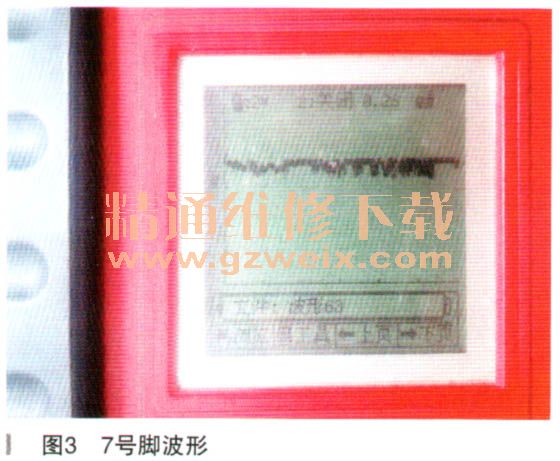

    对表格中各脚电压与开关挡位关系进行分析可以看到,喷水电机的信号线为7号脚,用示波器观察此脚的电压波形,发现有些异常,如图3所示。

    正常操作时,7号脚的信号电压降到2.5V时,喷水电机工作。而示波器观察到的信号电压说明,当信号电压漂移到接近此电压时,车身控制模块误认为是喷水开关工作,输出信号驱动喷水电机工作,形成了此故障。

[1] [2]  下一页
