客户陈述:仪表显示变速箱故障且挂档不走
技术评估:
1,PDK存储有P0754(电磁阀1断路无信号),P1767(多路转换器错误无故障现象)P1771(齿轮阀 1加压时卡滞,无故障现象).读取SV1的实际值当前正常。
2,按流程图电气故障EF的第三步开始;①检查变速箱上到线束侧的插头无松动/脏污和损坏现象,②测量电磁阀SV1和SV2电压分别是PDK模块端子B15/B14和B25到变速箱侧的线束插头 B12/B13和B3电压为 2. 534V正常,③按SFO传感器电阻值检查表提示,先测量电磁阀1的触点3和12阻止为11.35)测量正常,在测量触点11与变速箱壳体之间阻止为无穷大测量正常,以上测量结果均在要求范围内<请看附件>。

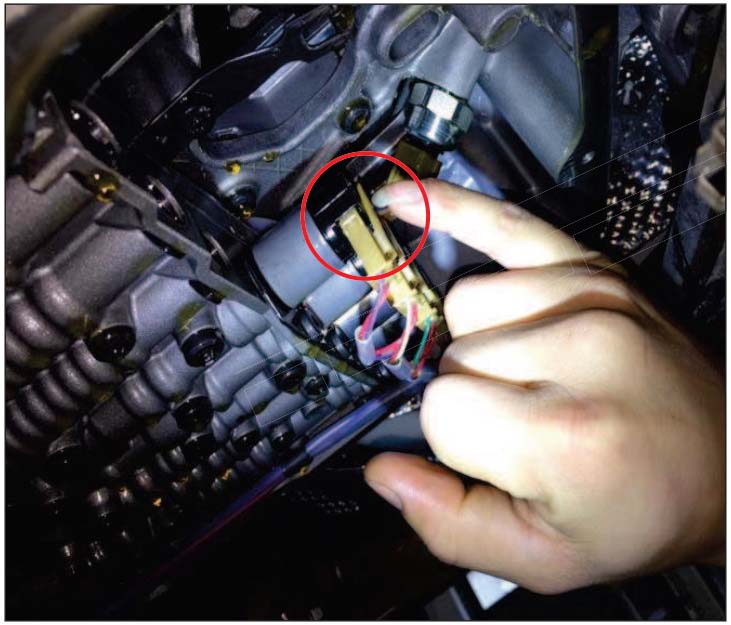

3,拆下油底壳检查电磁阀内部插头和线束发现SV1(油压电磁阀1)的插头变形与电磁阀接触不良引起。(请看图片)
原因:主油压电磁阀1的插头变形卡不住导致在行驶时颠簸接触不良引起
解决方案:对油压电磁阀1的插头用热风枪加热处理后重新固定,故障排除(建议更换线束)
