保时捷帕拉梅拉仪表显示大灯故障检修
来源:本站整理  作者:佚名  2019-11-08 11:19:14

 故障问题:仪表显示大灯故障。

案例解析:
1.新车检测时发现仪表报警大灯故障,电脑检测,网关和左侧大灯里面有右侧大灯控制单元通讯故障,右侧大灯模块无法进入,查看两侧大灯所有灯光均正常检查右侧大灯供电和搭铁都正常,和新车互换大灯及大灯模块后故障依旧;

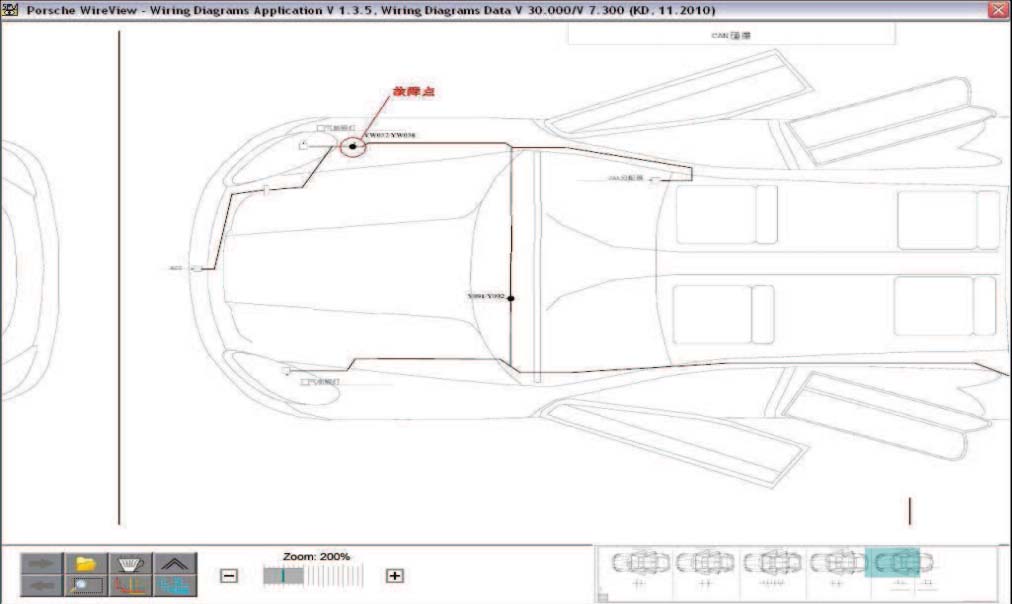

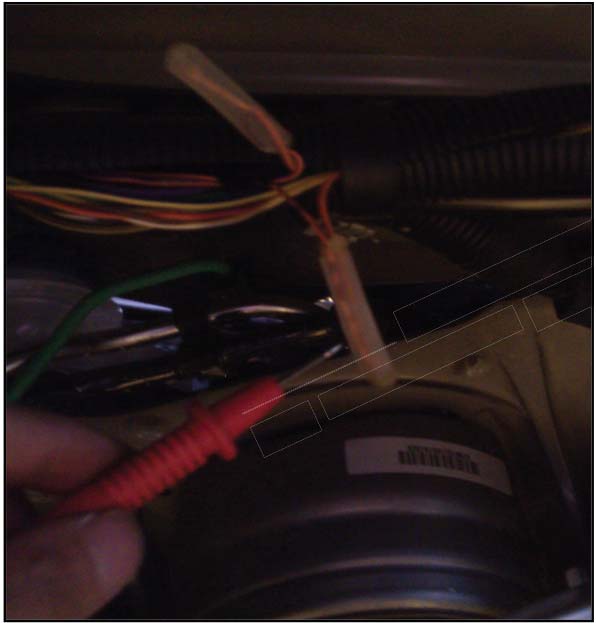

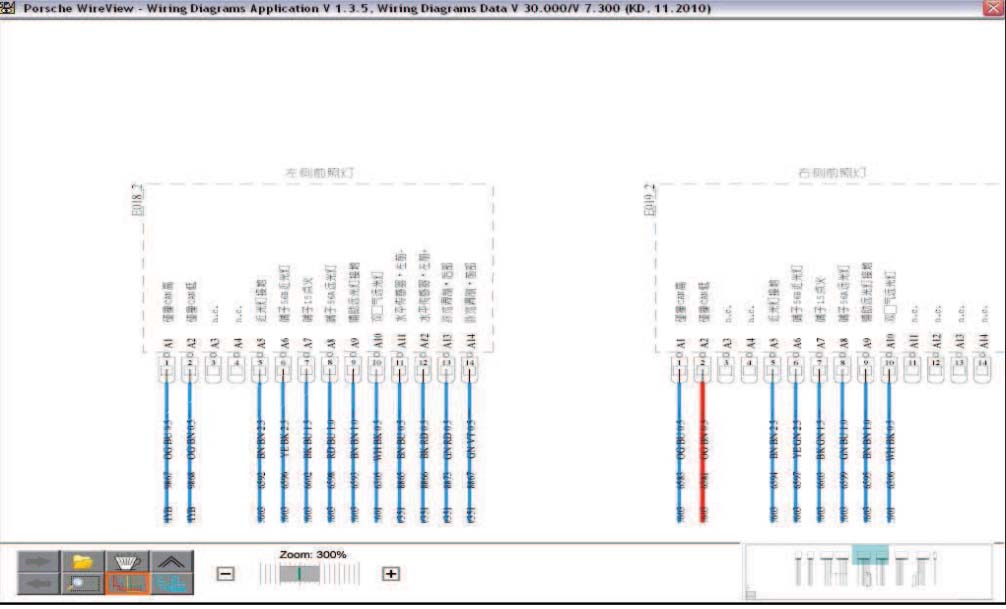

2.用示波器测量右前灯的CAN线时发现CAN高和CAN低的波形不一样,测量左侧的CAN线两根线的波形都一样,判断可能是由于CAN线问题引起的通讯故障,查看CAN拓扑图发现在右前叶子板和乘客座椅旁边有两个接点,拆开右侧饰板测量CAN线发现右侧大灯插头A2和CAN低线不通,于是拆右前轮内衬找到接点,发现接点两侧的线不通,证明接点内部存在断路。

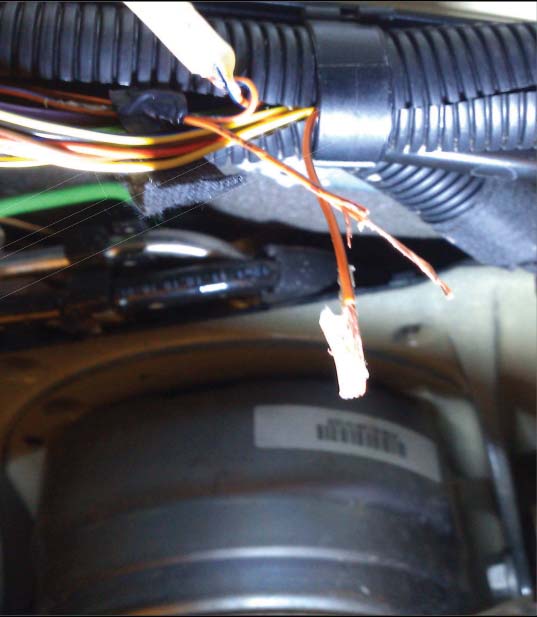

3.将接点拨开发现原车线路就没有连接上,所以造成CAN线断路引起大灯报警。



解决方案:将线束拨开重新焊接固定后故障排除。
