捷豹LV摄像头故障导致花屏
来源:本站整理  作者:佚名  2019-12-04 12:01:49

 故障现象确认:经试车,在地下车库,打开环车影像,确有花屏现象, SDD 读取故障,有 IPMB 等 5个摄像头的故障

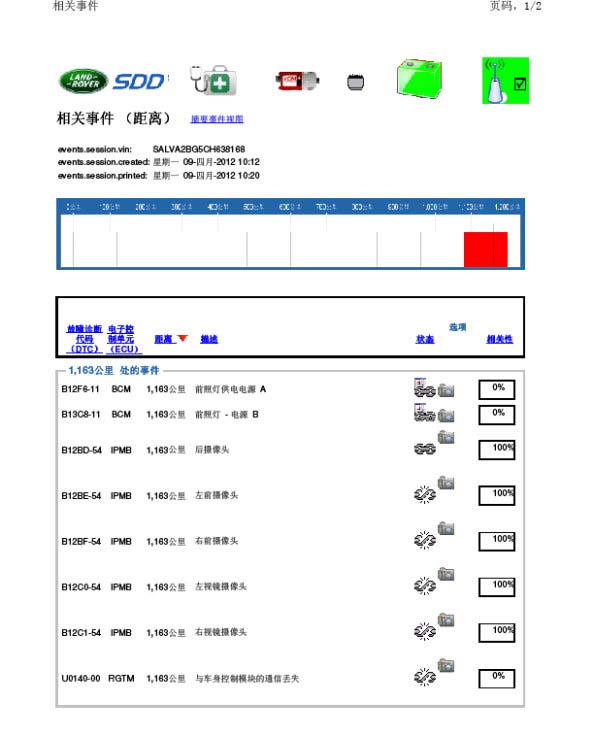

读取故障内容及 SDD 指导建议:
故障诊断过程: .该车到店维修多次,我们对 IPMB 模块,进行旧/新模块配置,试车后无效果,读取故障代码, 5 个摄像头均有故障记忆,故初步怀疑是图像处理模块故障,测量其供电,搭铁, CAN 电压电阻,均未发现有何异常,故更换图像处理模块。配置完模块后,经试车,依然有花屏现象,检查模块至摄像头线,没有发现短路断路或有破损的地方,故先行更换 1 个后部摄像头,校准摄像头后试车,故障依旧,且更换了的摄像头也花屏,查询有关资料,发现该车环车影像会根据 5 个摄像头的图像进行互相比较处理,故更换 5 个摄像头后,故障消除。
故障处理办法:更换 5 个环车摄像头,校准并匹配图像处理模块。
