2.屏幕法检测前照灯光束照射位置
(1)检测条件的准备

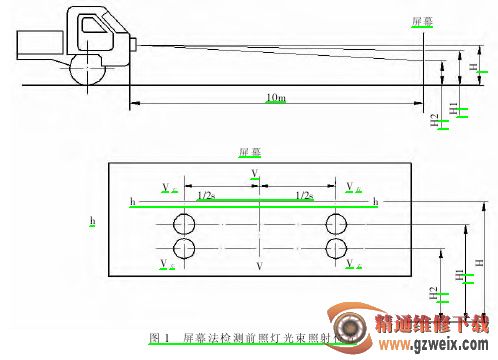

GB7258-2004《机动车运行安全技术条件》规定,用屏幕法检测前照灯光束照射位置时,车辆应停放在水平场地上,轮胎气压正常、乘坐 1 名驾驶员,在距前照灯 10m 处设置 1个屏幕(见图 1 所示),屏幕与地面垂直,屏幕上画有 3 条垂直线和 3 条水平线。三条垂直线的中间垂直线 V—V 与被检测车辆的纵向轴线对正,两边的垂直线 V左—V左和 V右—V右分别为被检测车辆左右前照灯的中心线;3 条水平线的 h—h 线与被检测车辆前照灯的中心线等高,距地面高度为 H(mm);中间水平线与被检测车辆前照灯的远光束中心等高,距地面高度为 H1 为(0.85~0.9)H;下水平线与被检测车辆前照灯的近光束中心等高,距地面高度为 H2 为(0.6~0.8)H。
(2)检测方法
检测时,先遮住一边的前照灯,然后打开前照灯的近光,未被遮住的前照灯的近光明暗截止线转角或光束中心应落在图中下边水平线与 V左-V左或 V右-V右线的交点位置上,否则为光束照射位置存在偏斜。其偏斜方向和偏斜量可在屏幕上直接测量。用同样方法,检测另一边前照灯近光光束照射位置。一般对于双光束前照灯主要检测近光束的照射位置,因为质量合格的灯泡,只要近光束 的 位 置 合 格时,远光束的位置也合格。如果近光束的位置合格,而检测远光束 的 位 置 不 合格,则说明前照灯的灯泡质量不合格,应更换灯泡。检测远光束位置的方法与检测近光束位置的方法相同。
