车轮转速传感器是电子控制防抱死制动系统中的重要部件,用来监测车轮运动状态。当一个车轮显示出抱死倾向时,车轮的减速和滑移率急剧增加,这时轮速传感器把所感受的信息转变为电信号传输给ABS 电子控制单元,ABS 电子控制单元给执行机构的电磁阀发出指令,迅速减少或停止车轮制动力的增长,达到防抱死目的。其结构如图 1 所示,电磁感应式轮速传感器主要由传感头和齿圈组成。传感头主要由永磁体、磁极和线圈组成。传感器齿轮是由磁阻较小的铁磁性材料制成,齿轮外周是细轮齿。捷达轿车前轮的齿圈安装在传动轴上,车轮转速传感器装在转向节上,后轮的齿圈安装在后轮毂上,传感器安装在制动盘上(如图 2 所示)。
1. 电磁感应式轮速传感器工作原理
当齿圈的齿隙与传感器的磁极端部相对时,磁极端部与齿圈之间的间隙最大,传感器永磁性磁极产生的磁力线不容易通过齿圈,感应线圈周围的磁场较弱。而当齿圈的齿顶与传感器的磁极端部相对时,磁极端部与齿圈之间的间隙最小,传感器永磁性磁极所产生的磁力线就容易通过齿圈,感应线周围的磁场较强(如图 3所示)。
当齿圈随同车轮转动时,齿圈的齿顶和齿隙就交替地与传感器磁极顶部相对,传感器感应线圈周围的磁场随之发生强弱交替变化,在感应线圈中就会感应出交变电压,其频率与齿圈的齿数和转速成正比(如图4所示)。
2.车轮转速传感器的检查
1)读取故障码

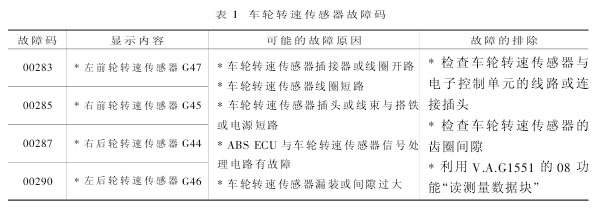

连 接 解 码 仪 V.A.G1551(V.A.G1552)或其他型号的解码仪,接通点火开关,若车轮转速传感器有故障,可读取故障码,见表1。
